Question

Verilog 中三态双向驱动器设计

我在参考Verilog数字系统设计第四版（夏宇闻）中例13.10（Page：186），他给出的参考设计为

module bidir(tri_inout, out, in, en, b);

inout    tri_inout;
output    out;
input    in, en, b;

assign    tri_inout = en ? in : 1'bz;
assign    out = tri_inout ^ b;

endmodule

我无法理解这个设计中b的实际作用，似乎和en信号无关，在b=0时输出tri_out信号，在b=1时输出~tri_out信号，使得输出端口一直有信号输入，而en端口实际控制的只有是否为输出模式，即使在输出模式，out端口仍然有效并且存在输出；我对这个设计的合理性和应用场景存疑。
我自己编写了一个我理解下的三态驱动器代码设计实例，附带verilog代码和RTL Viewer。我的设计是否合理，和考虑不周的地方。

module bidir(tri_inout, out, in, en, b);

inout    tri_inout;
output    out;
input    in, en, b;

assign    tri_inout = (en == 1'b1 && b == 1'b1) ? in : 1'bz;
assign    out = (en == 1'b1 && b == 1'b0) ? tri_inout : 1'bz;

endmodule

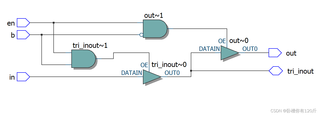

RTL Viewer如下所示：

Answer 1

// 这个例子中 tri_inout 是芯片的引脚，可以输入、输出，当
// tri_inout 是高阻是，表示 tri_inout 是输入信号
// 在这个例子中 out 是信号输出，一般只有 0,1 输出，不输出高阻状态
// 在 FPGA 中，双向的或高阻状态只能存在芯片的管脚。
// 在 FPGA 芯片内部，是没有双向的，没有高阻的信号。
module bidir(tri_inout, out, in, en, b);
inout    tri_inout;        //双向三态
output    out;            //
input    in;
input    en;                //控制 tri_inout 的方向
                        //en = 1 ---> tri_inout 输出;
                        //en = 0 ---> tri_inout 输出高阻，此时 tri_inout 为输入
input    b;

assign    tri_inout = en ? in : 1'bz;    //en = 1 ---> tri_inout 输出 in;
                                        //en = 0 ---> tri_inout 输出高阻，此时 tri_inout 为输入
assign    out = tri_inout ^ b;            //en = 1 ---> out = in ^ b;
                                        //en = 0 ---> out = tri_inout ^ b; 此时 tri_inout 为输入
endmodule

////////////////////////////////////////////////////////////////////////////////////////////////////
// 下面是个实际的使用,用 3 个信号来描述驱动一个双向的芯片管脚
// 在实际使用中，比如 I2C 的信号，都是用这样的模块用 3 个信号来实现的。

module bidir(tri_inout, out, in, en);
inout    tri_inout;        //双向三态，FPGA的管脚
output    out;            //FPGA 内部信号
input    in;                //FPGA 内部信号
input    en;                //控制 tri_inout 的方向
                        //en = 1 ---> tri_inout 输出;
                        //en = 0 ---> tri_inout 输出高阻，此时 tri_inout 为输入

assign    tri_inout = en ? in : 1'bz;    //en = 1 ---> tri_inout 输出 in;
                                        //en = 0 ---> tri_inout 输出高阻，此时 tri_inout 为输入
assign    out = tri_inout;                //en = 1 ---> out = in;
                                        //en = 0 ---> out = tri_inout; 此时 tri_inout 为输入
endmodule
