基于Quartus软件的FPGA开发

我想使用三八译码器的IP核实现三人表决器电路,但是运行出来的结果不对。




  • 写回答

1条回答 默认 最新

  • 无疆76 2024-11-08 19:50
    关注

    以下回复参考:皆我百晓生券券喵儿等免费微信小程序作答:

    根据您提供的信息,您似乎正在尝试使用Quartus软件来开发一个基于FPGA的三人表决器电路,使用了三八译码器的IP核。然而,您遇到了结果不正确的问题。为了解决这个问题,我们需要仔细分析您的设计和实现过程。

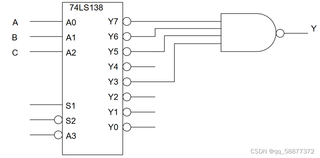

    首先,您需要确保正确理解了三八译码器(74LS138)的功能和使用方式。三八译码器是一个具有3个输入(A, B, C)和8个输出(Y0到Y7)的设备。根据您提供的图,看起来您尝试使用译码器的输出连接到表决器的各个输入(f0到f7)。然而,您需要确保译码器的输出与表决器的输入正确连接,并且译码器的输入(A到A3)也正确连接了来自您的输入信号(m和s)。

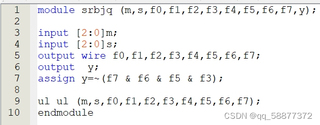

    接下来,让我们分析您的代码(图3和图4)。在这两个模块定义中,您定义了模块名为“srbjq”,并且定义了输入信号m和s,以及输出信号f0到f7和y。在模块内部,您使用了assign语句来定义输出y的逻辑。但是,您提供的代码片段并没有显示如何使用三八译码器来实现这个逻辑。因此,我猜测您可能在模块的其他部分实现了译码器的逻辑,这部分代码可能缺失或存在错误。

    为了解决这个问题,您可以按照以下步骤操作:

    1. 确保您的输入信号m和s正确连接到三八译码器的输入端(A到A3)。
    2. 确保译码器的输出(Y0到Y7)正确连接到您的表决器电路的输入(f0到f7)。
    3. 检查您的代码,确保您正确实现了表决器的逻辑。这可能涉及到使用条件语句或其他逻辑操作来实现表决逻辑。

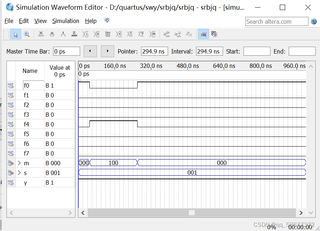

    4. 在Quartus中运行仿真,并仔细检查仿真结果以查找可能的错误或异常行为。您可以使用仿真波形编辑器来观察信号的时序和值。

    如果您仍然遇到问题,建议您提供更多关于您的设计和实现的信息,包括完整的代码和详细的描述。这样我可以更准确地帮助您解决问题。另外,确保参考相关的数据手册和文档,以确保您正确使用了FPGA和IP核的功能。
