blender导入cad后出现很多线和点的问题

Question

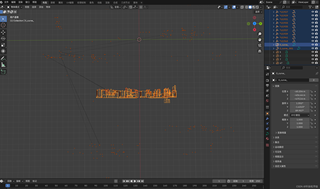

导入之后发现全选有很多杂乱的点删不了，每个点都与装置的一小部分合并着，按p也分离不了（第二张图），要删的话只能一起删。求指导，第一次学建模。

Answer 1

让【道友老李】来帮你解答，本回答参考通义千问大模型编写，并整理提供，如果还有疑问可以点击头像关注私信或评论。

如果答案让您满意，请采纳、关注，非常感谢！

你好！根据你的描述，你可能是在使用3D建模软件（如Blender、3ds Max等）时遇到了问题。具体来说，你在导入模型后发现有很多杂乱的点，并且这些点与模型的一部分合并在一起，无法单独删除。下面我会为你提供一些解决方法，并给出具体的步骤和示例。

1. 确认使用的3D建模软件

首先，请确认你使用的是哪款3D建模软件。这里以Blender为例进行说明。

2. 解决方法

方法一：使用选择工具

1. 进入编辑模式：

   • 选择你要编辑的对象。
   • 按 Tab 键进入编辑模式。

2. 选择顶点：

   • 在编辑模式下，按 1 键切换到顶点选择模式。
   • 使用鼠标左键或框选工具选择那些杂乱的顶点。

3. 分离顶点：

   • 选择需要分离的顶点。
   • 按 P 键，在弹出的菜单中选择 Selection，将选中的顶点分离成一个新的对象。

4. 删除分离的对象：

   • 退出编辑模式（按 Tab 键）。
   • 选择刚刚分离出来的对象。
   • 按 X 键删除该对象。

方法二：使用布尔运算

1. 创建一个辅助对象：

   • 在场景中创建一个新的几何体（例如立方体），并调整其大小和位置，使其覆盖住那些杂乱的顶点。

2. 应用布尔运算：

   • 选择你的主模型。
   • 切换到修改器面板，添加一个布尔修改器。
   • 在布尔修改器中选择你刚刚创建的辅助对象，并设置操作为 Difference。
   • 应用修改器。

3. 删除辅助对象：

   • 选择并删除辅助对象。

3. 示例

假设你使用的是Blender，下面是具体的步骤和代码示例：

步骤

1. 打开Blender，导入你的模型。
2. 选择模型，按 Tab 键进入编辑模式。
3. 按 1 键切换到顶点选择模式。
4. 选择杂乱的顶点，按 P 键分离。
5. 退出编辑模式，选择分离的对象，按 X 键删除。

代码示例

如果你希望使用Python脚本来自动化这个过程，可以参考以下代码：

import bpy

# 选择当前活动对象
obj = bpy.context.active_object

# 进入编辑模式
bpy.ops.object.mode_set(mode='EDIT')

# 选择顶点模式
bpy.ops.mesh.select_mode(type="VERT")

# 假设你已经选择了需要分离的顶点
# 分离选中的顶点
bpy.ops.mesh.separate(type='SELECTED')

# 退出编辑模式
bpy.ops.object.mode_set(mode='OBJECT')

# 选择并删除分离出来的对象
for obj in bpy.context.selected_objects:
    if obj.name != bpy.context.view_layer.objects.active.name:
        bpy.data.objects.remove(obj, do_unlink=True)

4. 注意事项

• 在进行任何操作之前，建议先保存你的工作，以防意外丢失数据。
• 如果你不确定某些操作的结果，可以在操作前复制一个备份对象，以便在出现问题时恢复。

希望这些方法能帮助你解决问题！如果有其他问题，请随时提问。
