Question

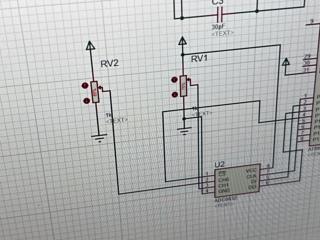

仿真时候使用滑动变阻器模拟水位

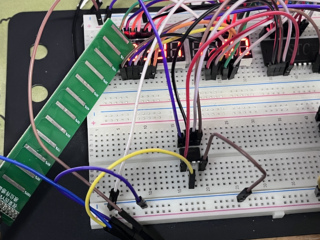

实物搭建用yw01液位传感器
但是输入的信号没办法转化为数字信号
要重新修改代码吗

Answer 1

让【道友老李】来帮你解答，本回答参考通义千问大模型编写，并整理提供，如果还有疑问可以点击头像关注私信或评论。

如果答案让您满意，请采纳、关注，非常感谢！

### 问题解答

在仿真中使用滑动变阻器模拟水位，而在实物搭建中使用YW01液位传感器。由于输入信号无法直接转化为数字信号，需要进行一些调整和代码修改。以下是详细的步骤和示例代码。

1. 硬件连接

• 滑动变阻器：在仿真中，滑动变阻器的输出是一个模拟电压信号。
• YW01液位传感器：在实物中，YW01液位传感器输出的是一个模拟电压信号。

2. 信号转换

• 滑动变阻器：直接读取模拟电压信号。
• YW01液位传感器：同样读取模拟电压信号。

3. 代码修改

需要将模拟电压信号转换为数字信号。这可以通过Arduino的analogRead()函数来实现。假设你使用的是Arduino平台，以下是如何进行修改的步骤和示例代码。

示例代码

// 定义引脚
const int sensorPin = A0; // 液位传感器连接到A0引脚
const int ledPin = 13;    // LED连接到13引脚（用于指示）

void setup() {
  // 初始化串口通信
  Serial.begin(9600);

  // 设置LED引脚为输出
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // 读取模拟电压信号
  int sensorValue = analogRead(sensorPin);

  // 将模拟值转换为电压值
  float voltage = sensorValue * (5.0 / 1023.0);

  // 打印电压值
  Serial.print("Sensor Value: ");
  Serial.print(sensorValue);
  Serial.print("\tVoltage: ");
  Serial.println(voltage);

  // 根据电压值控制LED
  if (voltage > 2.5) {
    digitalWrite(ledPin, HIGH); // 如果电压大于2.5V，点亮LED
  } else {
    digitalWrite(ledPin, LOW);  // 否则熄灭LED
  }

  // 延时1秒
  delay(1000);
}

4. 代码解释

• 引脚定义：sensorPin定义了液位传感器连接的模拟输入引脚，ledPin定义了LED连接的数字输出引脚。
• setup()函数：初始化串口通信，并设置LED引脚为输出模式。
• loop()函数：
  • 使用analogRead(sensorPin)读取模拟电压信号。
  • 将模拟值转换为实际电压值（假设参考电压为5V）。
  • 打印传感器值和电压值到串口监视器。
  • 根据电压值控制LED的状态。
  • 延时1秒，以便观察变化。

5. 实物搭建

• 滑动变阻器：在仿真环境中，滑动变阻器的输出可以直接连接到Arduino的模拟输入引脚（如A0）。
• YW01液位传感器：在实物搭建中，将YW01液位传感器的输出连接到Arduino的模拟输入引脚（如A0）。

6. 测试

• 连接好硬件后，上传上述代码到Arduino。
• 打开串口监视器，观察传感器值和电压值的变化。
• 通过改变液位传感器的位置或滑动变阻器的阻值，验证LED是否按预期亮灭。

通过以上步骤和代码，你可以成功地将模拟信号转换为数字信号，并根据液位传感器的输出控制其他设备。希望这些信息对你有帮助！
