FPGA驱动tlv5618

Question

module tlv5618(
    input start,      //启动转换信号
    input clk,        //系统时钟，50MHz
    input rst_n,      //复位信号
    input [15:0]data, //12数据输入
    output cs,        //片选信号
    output sclk,      //时钟信号
    output din,       //数据输入
    output tran_done  //传输完成
);

/*内部变量*/
    reg en;                 //使能位
    reg [15:0]shift_reg;    //移位寄存器

    reg [3:0]bit_cnt;       //位计数器
    reg sclk_phase;         //SCLK 相位（0：低电平，1：高电平）

   // 状态机状态定义
   typedef enum reg[1:0]{
      IDLE = 2'b00,        // 空闲状态
      SEND = 2'b01,        // 数据发送状态
      DONE = 2'b10         // 发送完成状态
   }state_t;

  state_t state;           // 当前状态

  localparam CLK_DIV = 3'd3; //分频系数，4
  reg [1:0]clk_div_cnt;           //分频时钟

/*1. 启动逻辑
    当开始信号为高电平时，使能位置1；
    传输完成信号置1时，使能位恢复为0
*/
    always @(posedge clk or negedge rst_n)
    if(!rst_n)
        en <= 1'b0;
    else if(start)
        en <= 1'b1;
    else if(tran_done)
        en <= 1'b0;
    else
        en <= 1'b0;


/*4. 序列机*/
    always @(posedge clk or negedge rst_n) begin
        if(!rst_n)begin
        //复位状态
            cs <= 1'b1;
            din <= 1'b0;
            state <= IDLE;
            bit_cnt <= 4'd0;
            sclk <= 1'b0;
            en <= 1'b0;
            sclk_phase <= 1'b0;
            clk_div_cnt <= 2'b0;
        end

        else begin
            case(state)
                IDLE:begin
                    cs <= 1'b1;  //空闲状态，片选信号无效
                    sclk <= 1'b0;
                    bit_cnt <= 4'd0;
                    din <= 1'b0;
                    clk_div_cnt <= 2'b0;
                    control <= 4'b0000;
                    tran_done <= 1'b0;
                    if(en) begin
                        cs <= 1'b0;
                        //将数据放入移位寄存器，准备发送
                        shift_reg <= data;
                        state <= SEND;
                    end
                end

                SEND:begin
                    if(bit_cnt < 16)begin
                        if(clk_div_cnt < CLK_DIV)begin
                            clk_div_cnt <= clk_div_cnt + 1;
                        end
                        else begin
                            clk_div_cnt <= 0;
                            sclk_phase <= ~sclk_phase;
                            sclk <= sclk_phase;
                            if(sclk_phase)begin
                            //在高电平附近完成数据变换
                                din <= shift_reg[15 - bit_cnt];
                                bit_cnt <= bit_cnt + 1;
                            end
                        end
                    end
                    else
                        state <= DONE;
                end
                DONE:begin
                    cs <= 1'b1;
                    bit_cnt <= 0;
                    tran_done <= 1'b1;
                    sclk <= 1'b0;
                    state <= IDLE;
                end

                default:state <= IDLE;
            endcase
        end
    end


endmodule

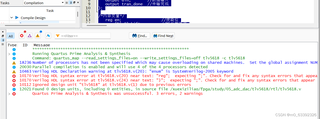

上述代码编译报错，报错内容为：

我检查之后，发现没有缺少分号，但是一直报错，不知道为什么，各位帮忙看一下

Answer 1

以下回复引自免费微信小程序：皆我百晓生。 如问题解决，还请采纳。如仍有疑问，请回复留言或私信博主，以便获得更精准的帮助。

为了在FPGA中实现TLV5618的开关功能，我们需要设计一个逻辑电路来控制TLV5618的输出状态。以下是一个基本的解决方案：

// TLV5618寄存器配置
WIRE [3:0] TLV5618;
WIRE [2:0] CLK;

// 初始化TLV5618状态为高电平
VOID INIT_TLV5618() {
    TLV5618 = HIGH;
}

// 检查TLV5618的状态
VOID CHECK_TLV5618() {
    IF (TLV5618 == LOW) {
        PRINTF("TLV5618未初始化。\N");
    } ELSE {
        PRINTF("TLV5618初始化成功。\N");
    }
}

// 根据输入信号配置TLV5618的输出状态
VOID CONFIGURE_TLV5618(CONST INT *DATA) {
    FOR (INT I = 0; I < 3; ++I) {
        TLV5618 = DATA[I];
    }
}

// 调用CONFIGURE_TLV5618函数将数据设置为TLV5618的状态
VOID SET_TLV5618(CONST INT *DATA) {
    CONFIGURE_TLV5618(DATA);
}

在这个解决方案中，我们定义了一个TLV5618寄存器和一个CLK输入端，用于控制TLV5618的输出状态。INIT_TLV5618函数用于初始化TLV5618的状态，并检查其是否已初始化。CHECK_TLV5618函数用于验证TLV5618的状态。最后，SET_TLV5618函数用于将输入的数据设置为TLV5618的状态。这个方案可以用来实现TLV5618的开关功能。
