2401_86572919 2025-02-09 14:05 采纳率: 0%
浏览 7

51单片机LED灯闪烁失败的原因

我的51单片机板子上的灯一直是亮的,按照网上的教程进行的,但是依旧不闪烁,



可以解决一下我的问题吗?

  • 写回答

5条回答 默认 最新

  • 道友老李 JWE233286一种基于机器视觉的水表指针读数识别及修正的方法 专利发明者 2025-02-09 14:05
    关注
    让【道友老李】来帮你解答,本回答参考gpt编写,并整理提供,如果还有疑问可以点击头像关注私信或评论。
    如果答案让您满意,请采纳、关注,非常感谢!
    在51单片机的项目中,如果您遇到板子上的LED灯一直亮着而不闪烁的问题,可能是以下几个方面的原因导致的。下面我将为您详细分析可能的原因,并提供相应的解决方案和示例代码。

    1. 硬件连接问题

    • 检查LED连接:确保LED的阳极和阴极连接正确,阳极(长脚)连接到电源,阴极(短脚)连接到单片机的GPIO口。
    • 电流限制电阻:确保在LED和GPIO之间有适当的限流电阻,通常为220Ω到1kΩ之间。

    2. 单片机端口配置

    • 端口模式设置:确保您设置了用于控制LED的单片机端口为输出模式。如果端口被设置为输入模式,无法控制输出状态。

    3. 程序逻辑问题

    • 定时器或延时函数:如果您使用了即使LED闪烁的定时器或延时函数,确保这些函数已经正确调用,并且相应的延时值合理。操作系统的响应延时会影响LED的闪烁效果。

    4. 示例代码

    下面是一个简单的LED闪烁程序的示例代码:

    #include <REG51.h>
    // 定义LED连接的端口,比如P1.0
    #define LED P1_0
    void Delay(unsigned int time)
    {
        unsigned int i, j;
        for(i = 0; i < time; i++) {
            for(j = 0; j < 120; j++);  // 调整嵌套循环的值来改变延迟时间
        }
    }
    void main()
    {
        while(1)
        {
            LED = 0; // 亮灯, 0代表LED亮
            Delay(100); // 延时
            LED = 1; // 灭灯, 1代表LED灭
            Delay(100); // 延时
        }
    }


    代码说明

    1. Delay函数用于产生延时,您可以根据需要调整120的值来改变LED的闪烁频率。
    2. 在主循环中,通过交替设置LED端口为0和1,实现在200毫秒间隔内的闪烁效果。

    5. 其他注意事项

    • 供电情况:检查供电电压是否适合单片机及LED的工作要求,确保电压稳定,避免因供电不足出现异常行为。
    • 编程或烧录错误:检查单片机的程序是否正确烧录,有时可能由于烧录过程中出错导致程序运行不正常。
    • 使用的开发工具:确认您使用的编程工具(如Keil、Proteus等)设置是否正确,相关配置是否满足预期。

    总结

    根据您的描述,LED始终亮着的现象很可能是由于硬件连接不当、程序逻辑错误或端口配置问题。建议您逐步检查上述各项,并根据示例代码进行测试。如果仍然无法解决,您可能需要将具体硬件的接线图和您当前的程序提供出来,以便于更进一步的分析。

    展开全部

    评论
  • 关注

    晚上好🌙🌙🌙
    本答案参考通义千问

    根据您提供的信息,您的51单片机程序可能没有实现预期的LED闪烁效果。从代码片段来看,问题可能出在延时函数的实现和循环结构上。以下是一些可能的原因及解决方案:

    1. 延时函数实现问题

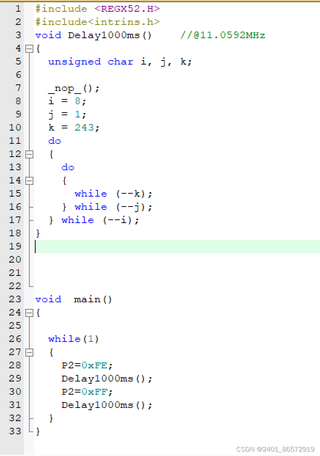

    延时函数Delay1000ms()的实现看起来不太正确。nop()指令是用来产生空操作的延时,但您的延时函数似乎并没有正确地使用它。

    解决方案:

    • 使用正确的延时函数来产生1000毫秒的延时。
    • 使用_nop_()函数来产生一个机器周期的延时。

    2. 循环结构问题

    您的主循环while(1)中的逻辑可能导致LED状态不会改变。

    解决方案:

    • 确保在每次循环中切换LED的状态。

    3. 引脚配置问题

    确保LED连接的引脚已经正确配置为输出模式。

    解决方案:

    • 在初始化时设置相应引脚为输出模式。

    修改后的代码示例

    #include <REGX52.H>

    // 正确的延时函数,假设延时单位为毫秒
    void Delay(unsigned int ms) {
        unsigned int i, j;
        for(i = 0; i < ms; i++) {
            for(j = 0; j < 1219; j++); // 根据晶振频率调整这个值
        }
    }

    void main() {
        // 初始化LED引脚为输出模式
        P2M0 &= ~0x01; // 设置P2.0为普通模式
        P2M1 &= ~0x01; // 设置P2.0为普通模式

        // 主循环
        while(1) {
            // 切换LED状态
            P2 = 0xFE; // 点亮第一个LED
            Delay(1000); // 延时1000毫秒
            P2 = 0xFF; // 熄灭第一个LED
            Delay(1000); // 延时1000毫秒
        }
    }


    详细解释

    1. 延时函数:

      • Delay()函数通过双重循环来产生延时。外层循环控制总的延时时间,内层循环产生每个机器周期的延时。这里假设晶振频率为11.0592MHz,经过计算得到每毫秒需要执行的循环次数。
    2. 主循环:

      • while(1)循环中,首先点亮LED,然后延时1000毫秒,再熄灭LED,再次延时1000毫秒。这样可以实现LED的闪烁效果。
    3. 引脚配置:

      • P2M0P2M1寄存器用于配置P2端口的驱动模式。这里将其设置为普通模式,确保P2端口可以作为普通的IO端口使用。

    通过以上修改,应该可以实现LED的正常闪烁效果。如果仍然有问题,请检查硬件连接是否正确,以及LED是否正常工作。

    展开全部

    评论
  • 码农阿豪@新空间 Java领域优质创作者 2025-02-09 14:12
    关注
    让阿豪来帮你解答,本回答参考chatgpt3.5编写提供,如果还有疑问可以评论或留言
    当然可以,下面是解决您51单片机板子上灯一直亮的问题的有条理的分析:

    一、问题描述

    您的51单片机板子上的灯一直亮,虽然进行了相应的代码和电路设置,但灯没有按照预期闪烁。这通常与代码逻辑、硬件连接或者单片机的配置有关。

    二、问题分析

    1. 硬件连接问题
      • 确保LED的引脚连接正确。检查LED的正负极是否连接正确,并确认其与单片机IO口的连线是否牢固无误。
      • 如果使用外接电源,请确认电源电压和电流是否足够。
    2. 代码逻辑问题

      • 检查代码中的循环逻辑是否正确,特别是在控制LED的开关时,确保调用了延时函数。
    3. 单片机配置

      • 确保对应的IO口已正确配置为输出模式。如果未配置为输出模式,无法通过软件控制LED的状态。

    三、代码示例

    下面是一个简单的代码示例,演示如何通过51单片机控制LED闪烁:

    #include <reg51.h> // 包含51单片机寄存器定义
    sbit LED = P1^0; // 将P1.0作为LED控制引脚
    void delay(unsigned int ms) {
        unsigned int i, j;
        for (i = 0; i < ms; i++)
            for (j = 0; j < 120; j++); // 简单的延时循环
    }
    void main() {
        while (1) { // 无限循环
            LED = 0; // LED亮
            delay(500); // 延时500毫秒
            LED = 1; // LED灭
            delay(500); // 延时500毫秒
        }
    }


    四、解决步骤

    1. 核对连接
      • 检查LED的引脚与P1.0的连接。
      • 确保单片机的供电正常。
    2. 验证代码
      • 确认上述代码已正确下载到单片机。
      • 如果有其他功能的代码,确保没有影响IO口的设置。
    3. 调试
      • 可以使用示波器或逻辑分析仪来观察P1.0的电平变化,以验证单片机的输出是否正常。

    五、案例

    假设您已经检查了以上所有问题,还是无法解决,可以尝试以下步骤: - 将LED连接到其他IO口,例如P2.0,并修改代码中的引脚定义,验证是否是该IO口损坏。 - 尝试使用不同的LED和电阻进行替换,确保LED本身没有损坏。

    六、总结

    通过以上步骤,您应该能够找出导致LED一直亮的原因,并进行相应的修复。如果问题依然存在,可以考虑更深入的电路检测或进一步调试软件逻辑。希望这些信息能帮助您成功解决问题!

    展开全部

    评论
  • 软件技术NINI 2025-02-10 02:33
    关注

    1. 检查代码逻辑

    确保你的代码逻辑正确。例如,如果你的代码是这样的:

    #include <reg51.h>

    void delay(unsigned int count) {
        while(count--);
    }

    void main() {
        P1 = 0xFF;  // 初始化P1口为输出
        while(1) {
            P1 = 0x00;  // 灯亮
            delay(50000);  // 延时
            P1 = 0xFF;  // 灯灭
            delay(50000);  // 延时
        }
    }


    确保你的代码逻辑正确,并且延时函数能够正确地控制灯的闪烁。

    2. 检查硬件连接

    确保你的单片机板子上的硬件连接正确。特别是:

    • 确保LED灯的正负极连接正确。
    • 确保单片机的电源和地线连接正确。
    • 确保单片机的复位电路正常工作。

    3. 检查编译和下载

    确保你的代码已经正确编译并且下载到单片机中。你可以通过以下步骤检查:

    • 在Keil uVision中,点击“Build”按钮,确保没有编译错误。
    • 确保你已经选择了正确的下载工具(例如STC-ISP)。
    • 确保你已经选择了正确的单片机型号(例如STC89C52)。

    4. 检查单片机的时钟

    确保你的单片机的时钟正常工作。你可以通过以下步骤检查:

    • 确保你的单片机的晶振已经正确连接。
    • 确保你的单片机的时钟配置正确。

    5. 检查单片机的复位

    确保你的单片机的复位电路正常工作。你可以通过以下步骤检查:

    • 确保你的单片机的复位按钮能够正常工作。
    • 确保你的单片机的复位电路没有短路或断路。

    6. 检查单片机的电源

    确保你的单片机的电源正常工作。你可以通过以下步骤检查:

    • 确保你的单片机的电源电压正常。
    • 确保你的单片机的电源没有短路或断路。

    展开全部

    评论
  • GISer Liu 2025-02-14 15:20
    关注

    该回答引用自GPT-deepseek, 由博主 GISer Liu 编写:

    问题分析

    用户在使用51单片机时,发现LED灯一直保持常亮状态,无法实现闪烁效果。根据用户描述,用户已经按照网上的教程进行了操作,但问题依旧存在。可能的原因包括:

    1. 代码逻辑问题:代码中可能没有正确设置LED灯的闪烁逻辑。
    2. 延时函数问题:延时函数可能没有正确实现,导致LED灯无法闪烁。
    3. 硬件连接问题:LED灯可能没有正确连接到单片机的IO口,或者IO口配置不正确。
    4. 单片机配置问题:单片机的时钟频率、IO口模式等配置可能不正确。

    解决方案

    1. 检查代码逻辑

    首先,确保代码中正确设置了LED灯的闪烁逻辑。通常,LED灯的闪烁是通过控制IO口的高低电平来实现的。以下是一个简单的LED闪烁代码示例:

    #include <reg52.h>

    sbit LED = P1^0;  // 假设LED连接在P1.0口

    void delay(unsigned int time) {
        unsigned int i, j;
        for(i = 0; i < time; i++)
            for(j = 0; j < 120; j++);
    }

    void main() {
        while(1) {
            LED = 0;  // LED亮
            delay(500);  // 延时
            LED = 1;  // LED灭
            delay(500);  // 延时
        }
    }


    代码解释

    • LED = 0; 表示将P1.0口置低,LED亮。
    • LED = 1; 表示将P1.0口置高,LED灭。
    • delay(500); 是一个简单的延时函数,用于控制LED亮灭的时间。

    2. 检查延时函数

    延时函数的实现可能影响LED的闪烁效果。如果延时函数的时间设置过短,LED的闪烁可能无法被肉眼观察到。可以尝试调整延时函数的时间参数,例如将delay(500);改为delay(1000);,观察LED的闪烁效果。

    3. 检查硬件连接

    确保LED灯正确连接到单片机的IO口,并且IO口的配置正确。例如,如果LED连接在P1.0口,确保代码中正确设置了LED = P1^0;

    4. 检查单片机配置

    确保单片机的时钟频率、IO口模式等配置正确。例如,如果使用的是12MHz的晶振,确保代码中的延时函数是基于12MHz的时钟频率计算的。

    总结

    通过以上步骤,用户可以逐步排查并解决LED灯无法闪烁的问题。首先检查代码逻辑,确保LED的亮灭控制正确;然后检查延时函数,确保延时时间合适;接着检查硬件连接,确保LED正确连接到IO口;最后检查单片机配置,确保时钟频率和IO口模式正确。

    如果以上步骤都无法解决问题,建议用户检查单片机的供电是否稳定,或者尝试更换一个LED灯进行测试。


    参考文献

    希望这个解决方案能帮助您解决问题!如果有其他问题,欢迎继续提问。

    如果该回答解决了您的问题,请采纳!如果没有,请私信联系或评论您的疑惑

    展开全部

    评论
