51单片机中TMOD寄存器的工作模式

Question

TOMD寄存器在两个up主中的工作模式0为什么不相同，谁是对的

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供，如果还有疑问可以点击头像关注私信或评论。

如果答案让您满意，请采纳、关注，非常感谢！

---

51单片机TMOD寄存器工作模式0差异解析

从您提供的两张图片来看，关于TMOD寄存器工作模式0的描述确实存在差异，这实际上是51单片机不同架构版本导致的差异。

模式0的正确解释

正确的模式0描述：模式0是13位定时器/计数器模式，由TLx的低5位和THx的8位组成（共13位）。这是标准8051架构的定义。

差异原因分析

两张图片描述不同的原因：

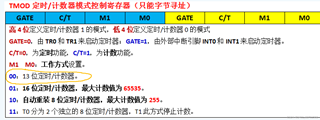

1. 第一张图：描述的是标准8051架构的模式0（13位定时器模式）

   • TLx使用低5位
   • THx使用全部8位
   • 总计13位计数器

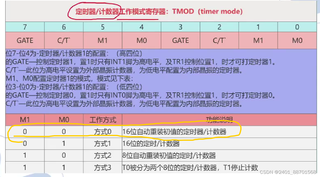

2. 第二张图：描述的是某些增强型51单片机（如STC系列）的模式0

   • 这些增强型芯片将模式0重新定义为16位自动重装模式
   • 这是厂商对标准架构的扩展

代码示例

// 标准8051设置模式0的代码示例
TMOD = 0x00;  // 设置定时器0为模式0
// 或者
TMOD &= 0xF0;  // 清除定时器0的模式位
TMOD |= 0x00;  // 设置定时器0为模式0

// STC增强型51设置模式0的代码(16位自动重装)
TMOD = 0x00;  // 虽然值相同，但实际功能不同

结论

1. 两者都是正确的，只是针对不同版本的51单片机
2. 标准8051：模式0=13位定时器
3. 增强型51：模式0=16位自动重装定时器
4. 使用时需查阅您使用的具体芯片的数据手册

建议在实际开发中：

• 确认您使用的具体单片机型号
• 查阅该型号的官方数据手册
• 不要单纯依赖教程，以官方文档为准
