MATLAB App Designer显示脚本生成的图象

Question

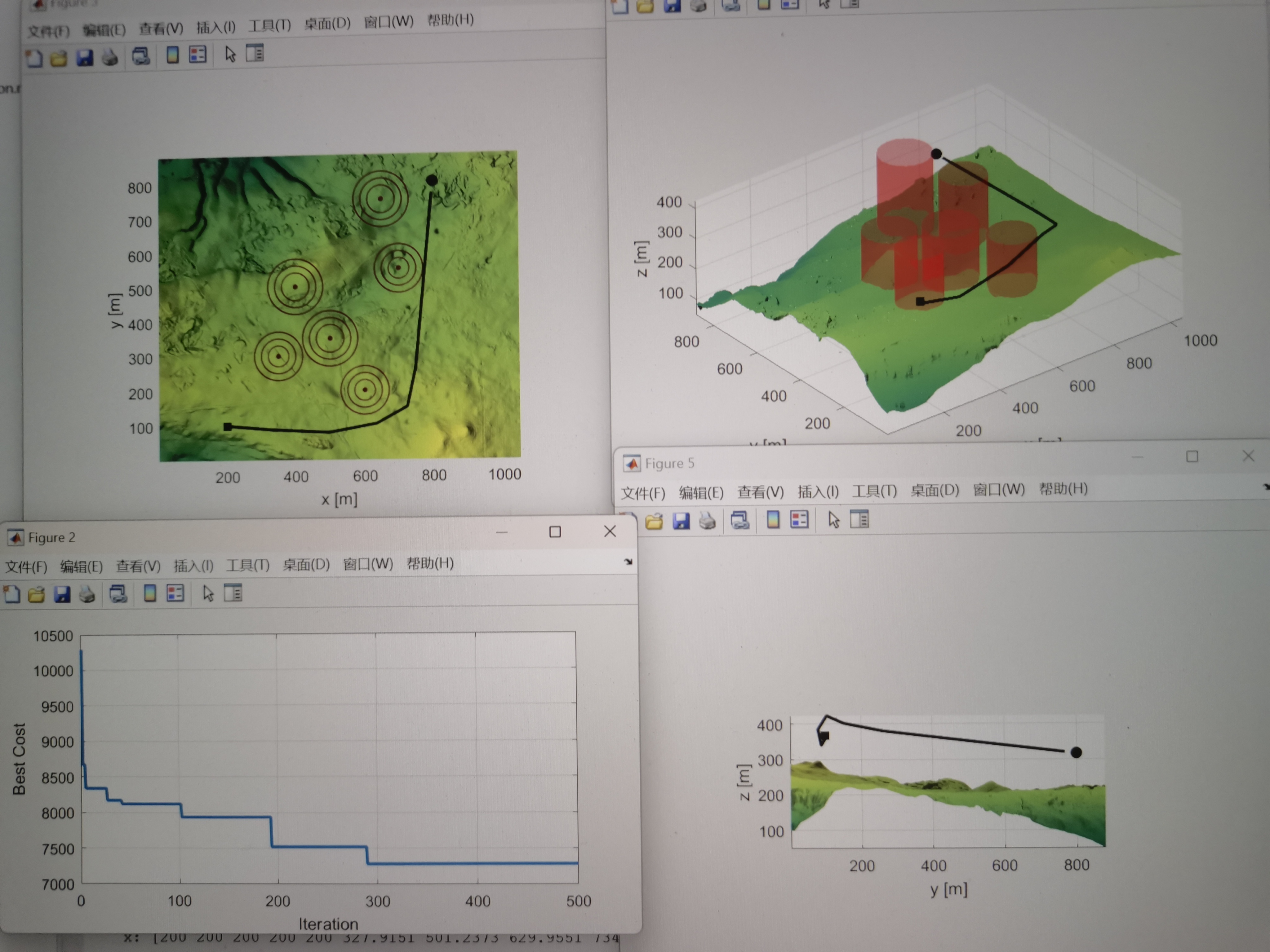

做了一个无人机路径规划的脚本，

，

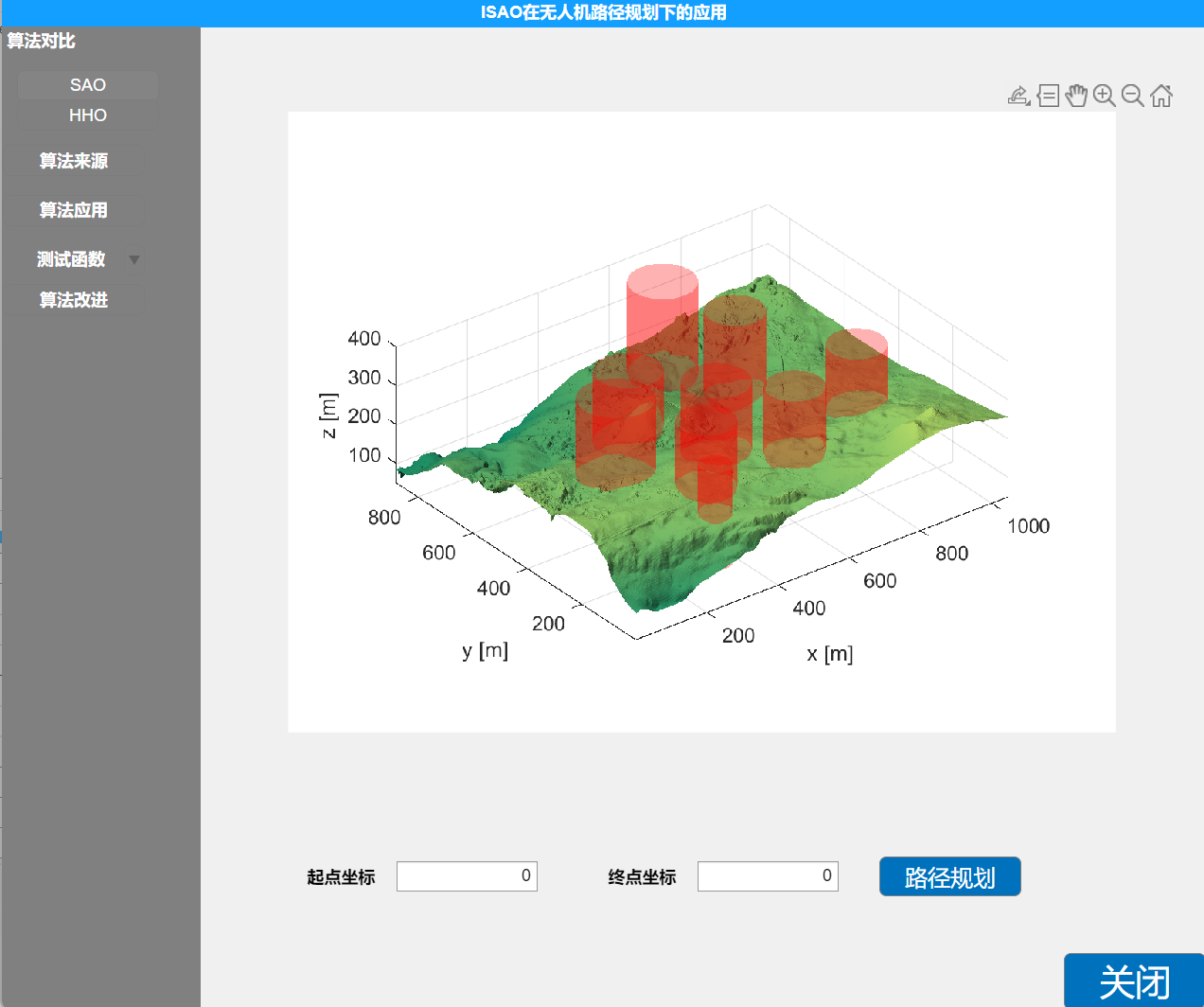

怎么把脚本运行生成的图显示在app desinger的上，且能在app desinger中改变路径起点终点的坐标，点击路径规划按钮就把图显示上去

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 要将脚本生成的图像显示在App Designer中。
   - 需在App Designer中设置输入框或其他控件来改变路径起点终点的坐标。
   - 点击按钮触发路径规划并显示图像。
2. 解决方案：
   - 步骤一：在App Designer中添加控件
   • 打开App Designer，添加两个数值输入框用于输入起点和终点坐标，例如Edit Field (numeric)，分别命名为startPointEdit和endPointEdit。
   • 添加一个按钮，例如Button，命名为pathPlanningButton。
   • 添加一个图像显示组件，例如Image，命名为resultImage。
   • 步骤二：编写按钮回调函数
   • 在pathPlanningButton的ButtonPushed回调函数中获取起点和终点坐标。
     matlab startPoint = [str2double(app.startPointEdit.Value), str2double(app.startPointEdit.Value)]; endPoint = [str2double(app.endPointEdit.Value), str2double(app.endPointEdit.Value)];
   • 调用无人机路径规划脚本，并将返回的图像数据传递给App Designer进行显示。假设路径规划脚本名为dronePathPlanning.m，它返回一个图像矩阵resultImg。
     matlab resultImg = dronePathPlanning(startPoint, endPoint); app.resultImage.ImageSource = resultImg;
   • 步骤三：编写路径规划脚本dronePathPlanning.m
   • 以下是一个简单的示例，用于生成一个随机的路径规划图像（实际应用中需要根据具体的路径规划算法实现）。
     matlab function resultImg = dronePathPlanning(startPoint, endPoint) % 简单示例，生成一个随机的灰度图像 imgSize = [100, 100]; resultImg = uint8(rand(imgSize) * 255); % 这里添加实际的路径规划逻辑，例如绘制路径等 % 假设路径是一条从起点到终点的直线，这里简单用红色线条表示 line([startPoint(1), endPoint(1)], [startPoint(2), endPoint(2)], 'Color', 'r', 'LineWidth', 2); imshow(resultImg); end
3. 不同解决方案优缺点：
   - 优点：
   • 上述方案直接在App Designer中通过回调函数获取输入并调用脚本，逻辑清晰，易于实现和扩展。
   • 图像显示和路径规划功能分离，便于维护和修改。
   • 缺点：
   • 简单示例中的路径规划逻辑非常简陋，实际应用中需要根据复杂的算法进行实现，可能需要花费较多时间来完善路径规划部分。
4. 总结：
   通过在App Designer中添加输入控件、按钮和图像显示组件，并编写相应的回调函数来获取输入坐标，调用路径规划脚本并显示结果图像，实现了将脚本生成的图像显示在App Designer中，并能通过改变输入坐标来重新规划路径的功能。

注意：上述代码中的路径规划脚本只是示例，实际应用中需要根据具体的无人机路径规划算法进行编写。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
