BCD码七段显示器译码器7447测试，为什么波形仿真图出不来BCD码七段显示器译码器7447测试，为什么波形仿真图出不来

Question

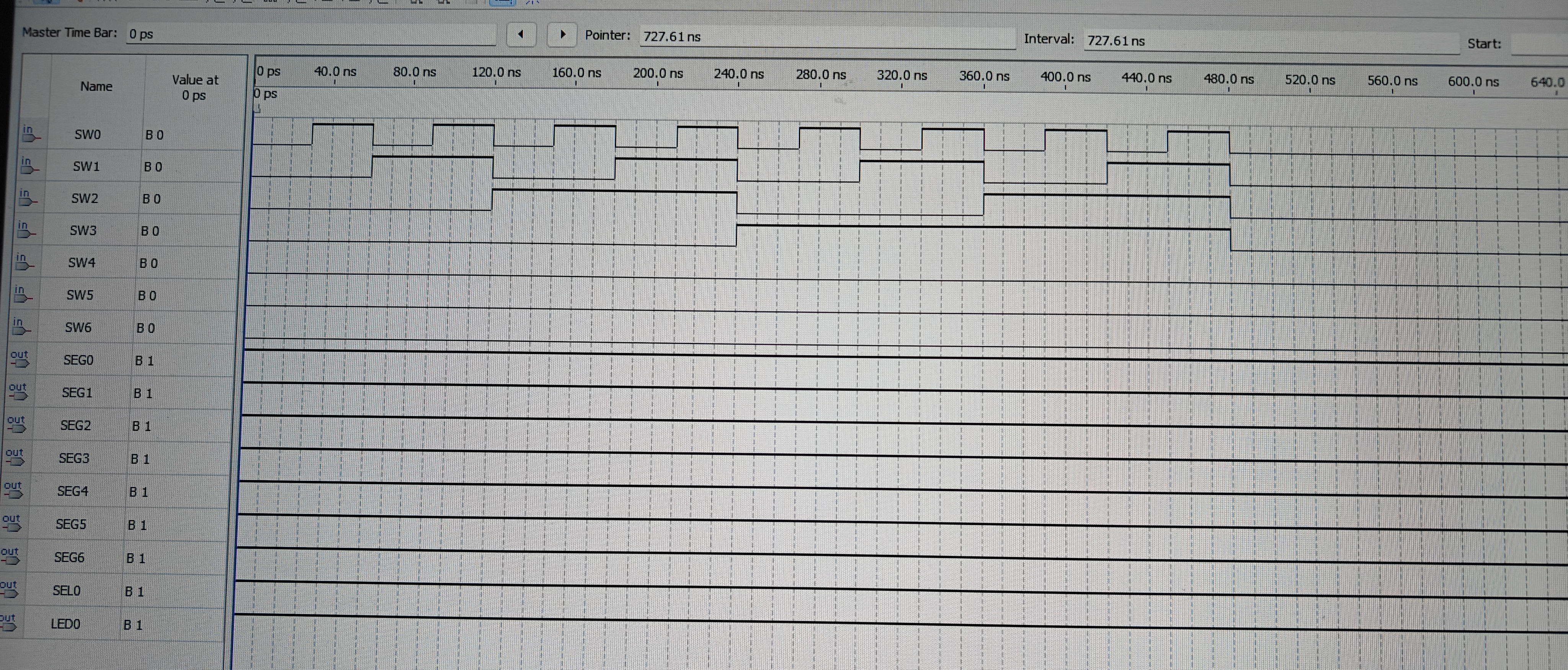

BCD码七段显示器译码器7447测试，为什么波形仿真图出不来

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

BCD码七段显示器译码器7447测试，为什么波形仿真图出不来

你好！你遇到了BCD码七段显示器译码器7447测试的问题，波形仿真图无法出现在FPGA开发中。

首先，7447是BCD码七段显示器译码器，它将BCD码转换为七段显示器的电平信号。为了在FPGA中测试7447，需要使用FPGA的逻辑门和模拟信号来模拟BCD码和七段显示器的电平信号。

可能的原因是：

1. 7447的输入信号不正确：请检查你是否正确地连接了BCD码信号到7447的输入端口。
2. 7447的输出信号不正确：请检查你是否正确地连接了七段显示器的电平信号到7447的输出端口。
3. FPGAsimulate的设置不正确：请检查你是否正确地设置了FPGA的仿真器，包括时钟频率、模拟信号的幅度和频率等。

解决方案：

1. 重新检查7447的输入和输出连接。
2. 使用FPGA的仿真器来模拟BCD码和七段显示器的电平信号。
3. 重新设置FPGA的仿真器，包括时钟频率、模拟信号的幅度和频率等。

如果你仍然无法解决问题，请提供更多的信息和代码，我将尽力帮助你解决问题。
