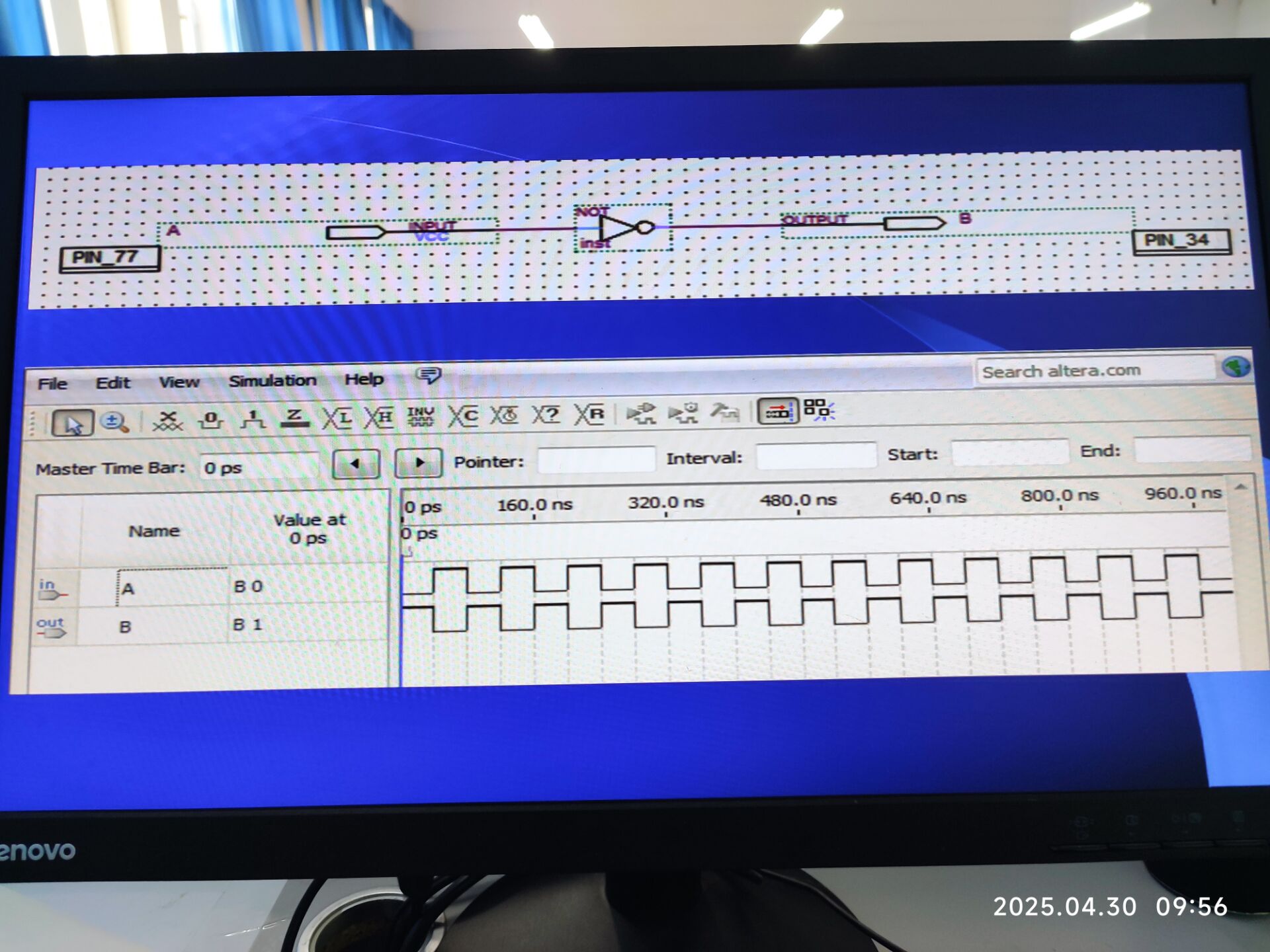

图片中的pin77和pin34是怎么加到这个原理图？求详细步骤，这个图是怎么做的怎么做的？

Question

图片中的pin77和pin34是怎么加到这个原理图？求详细步骤，这个图是怎么做的怎么做的？

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

图片中的pin77和pin34是怎么加到这个原理图？求详细步骤，这个图是怎么做的怎么做的？

你想知道如何在FPGA开发中添加pin77和pin34到原理图中。下面是详细的步骤：

1. 打开FPGA开发工具：使用FPGA开发工具，例如Xilinx Vivado或Intel Quartus II，打开你的项目。
2. 创建一个新的块：在工具的用户界面中，创建一个新的块，例如一个逻辑块或一个IP核块。
3. 添加pin77和pin34：在块的属性中，添加pin77和pin34。pin77可以作为输入或输出，pin34可以作为输入或输出。
4. 设置pin的方向：根据你的需求，设置pin77和pin34的方向。例如，如果pin77是输入，设置为输入；如果pin34是输出，设置为输出。
5. 添加pin的描述：添加pin77和pin34的描述，例如pin77是VCC的输入，pin34是GND的输出。
6. 保存块：保存块的修改。
7. 添加块到原理图：在原理图中，添加刚刚创建的块。
8. 连接pin：连接pin77和pin34到其他块或连接器中。
9. 验证原理图：验证原理图是否正确。

代码示例

以下是一个简单的示例代码，演示如何添加pin77和pin34到一个逻辑块中：

library IEEE;
use IEEE.STD_LOGIC;

entity my_block is
    Port ( pin77 : in  STD_LOGIC;
           pin34 : out  STD_LOGIC);
end my_block;

architecture Behavioral of my_block is
begin
    pin34 <= pin77;
end Behavioral;

这个示例代码创建了一个名为my_block的逻辑块，具有一个输入pin77和一个输出pin34。pin34的值是pin77的值。

小结

添加pin77和pin34到原理图中需要创建一个新的块，添加pin，设置pin的方向和描述，保存块，添加块到原理图，连接pin，验证原理图。
