三菱plc梯形图怎么设计

Question

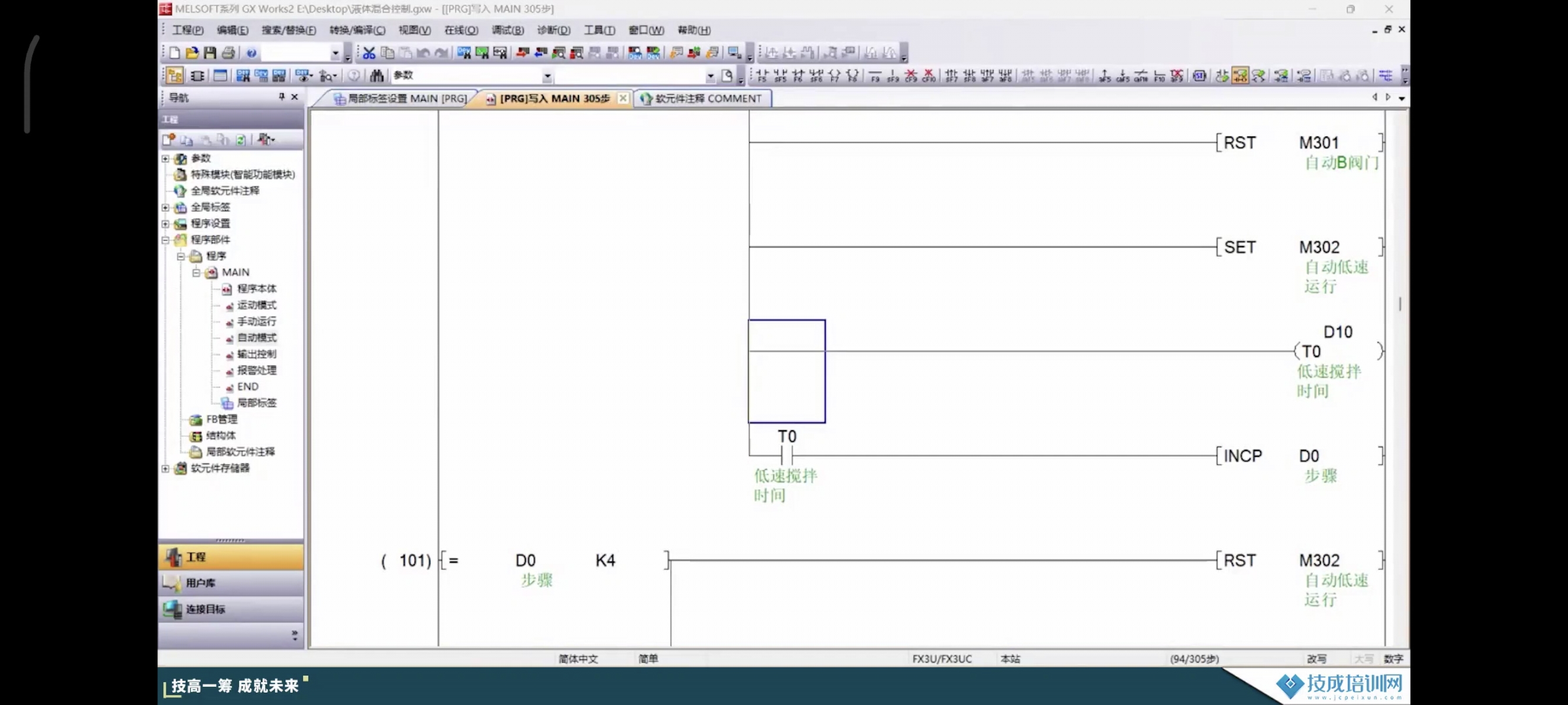

上面那个低速搅拌时间怎么才能设置出来，指令是什么，求各位解答一下

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 要在三菱PLC梯形图中实现低速搅拌时间的设置，关键在于选择合适的定时器指令来控制时间，并结合输入输出条件来构建逻辑。
2. 解决方案：
   - 以三菱FX系列PLC为例，常用的定时器指令是TMR（定时器）。
   - 假设：
   • 有一个启动低速搅拌的输入信号X0。
   • 要设置搅拌时间为10秒（这里时间可根据实际需求更改）。
   • 梯形图设计如下：
   • 首先在梯形图中添加定时器T0。
   • 当X0接通时，T0开始计时。
   • T0的设定值为K100（因为100个100ms就是10秒，FX系列定时器分辨率为100ms）。
   • 当T0计时到10秒时，其常开触点闭合，可以用于控制后续的搅拌动作等。
   • 梯形图示例（用编程语言表述）：

LD X0
OUT T0 K100

• 这里“LD X0”表示当输入X0接通时，“OUT T0 K100”表示将定时器T0的设定值设为K100，开始计时。
  3. 多种方案优缺点：
• 方案一：使用基本定时器指令
  • 优点：简单易懂，对于初学者容易上手，是最基本的实现定时功能的方法。
  • 缺点：如果需要更复杂的定时逻辑，如多段定时、定时时间可变等，实现起来会比较繁琐，需要增加大量的逻辑判断和指令。
• 方案二：使用功能指令中的定时器相关指令
  • 优点：功能指令可以实现更灵活和复杂的定时控制。例如，可以方便地实现定时时间的动态修改、多段定时等功能。
  • 缺点：指令相对复杂一些，对于不熟悉功能指令的人来说，学习成本较高。
    4. 总结：
    在三菱PLC梯形图中设置低速搅拌时间，可通过定时器指令来实现。基本定时器指令简单但灵活性有限，功能指令更灵活但学习成本高，可根据实际需求选择合适的方法来设计梯形图逻辑。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
