esp32s3 ai小智 如何外接开关替代boot键？

Question

我想引出一个开关来代替小智ai的boot键，使按下键的时候小智“聆听中”

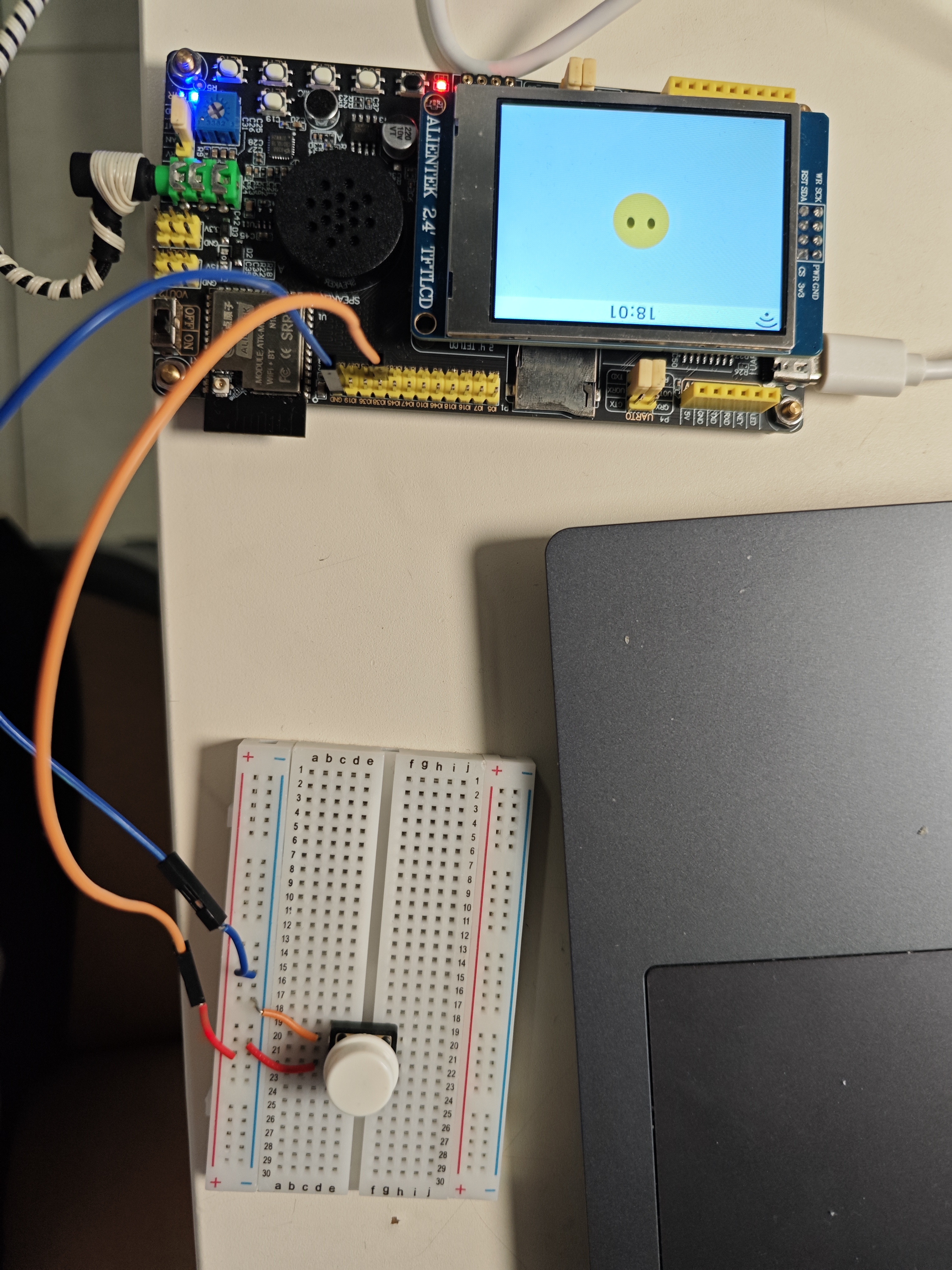

于是我改了boot键对应的引脚，把开关接了IO39和GND

只改了这一处。
但是改了后，任然是按下boot开始聆听，按我的外置开关没有反应。
这是为什么？怎么改呢？

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。
如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

ESP32-S3 外接开关替代 Boot 键问题解决方案

根据您的问题描述，您想通过外接开关替代 ESP32-S3 的 Boot 键功能，但修改后只有原 Boot 键有效而外接开关无效。以下是可能的原因和解决方案：

问题分析

1. 您已经将外接开关连接到 GPIO39 和 GND
2. 只修改了 BOOT_BUTTON_GPIO 的定义
3. 原 Boot 键仍然有效，说明系统可能还在使用默认的 Boot 引脚

解决方案

1. 确认硬件连接

确保您的外接开关正确连接：

• 一端连接到 GPIO39
• 另一端连接到 GND
• 开关类型应为瞬时接触型（按下接通，松开断开）

2. 需要修改的代码部分

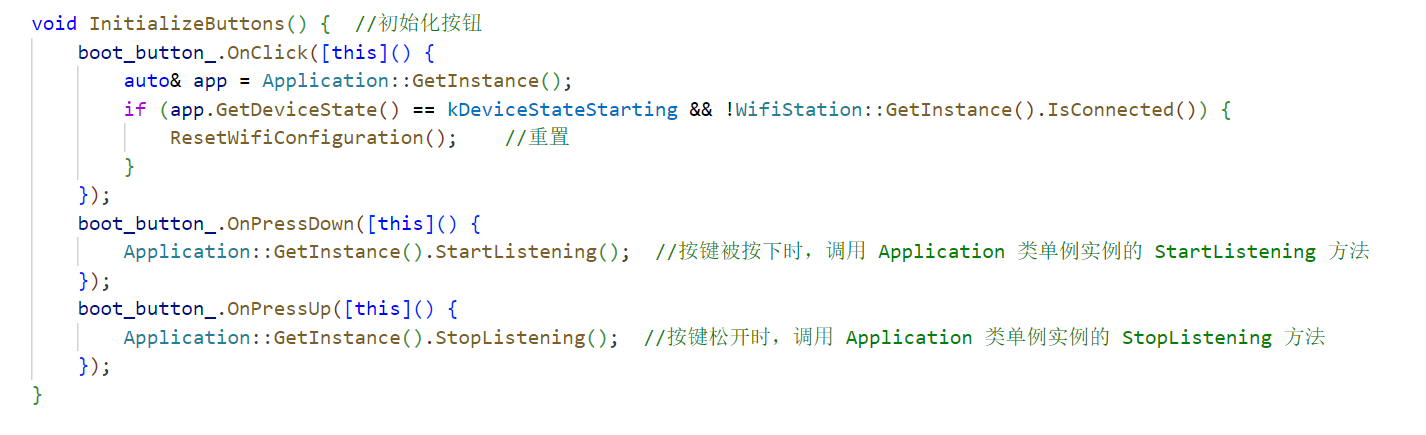

通常需要修改以下部分（基于您提供的代码片段）：

// 1. 确保引脚定义正确
#define BOOT_BUTTON_GPIO GPIO_NUM_39

// 2. 检查按钮初始化代码
void InitializeButtons() {
    boot_button_.OnClick([this]() {
        auto& app = Application::GetInstance();
        if (app.GetDeviceState() == kDeviceStateStarting && !WifiStation::GetInstance().IsConnected()) {
            ResetWifiConfiguration();
        }
    });

    boot_button_.OnPressDown([this]() {
        Application::GetInstance().StartListening();
    });

    boot_button_.OnPressUp([this]() {
        Application::GetInstance().StopListening();
    });
}

3. 可能需要额外修改的地方

1. 检查是否使用了内部上拉电阻：
   GPIO39 可能需要启用内部上拉电阻，可以在初始化代码中添加：

gpio_set_pull_mode(GPIO_NUM_39, GPIO_PULLUP_ONLY);

1. 检查是否有其他引脚定义：
   有些开发板可能有多个地方定义了 Boot 按钮引脚，需要全部修改。

2. 检查按钮消抖设置：
   确保按钮消抖时间设置合理（通常50ms左右）。

4. 完整示例代码

以下是更完整的按钮初始化示例：

#include "driver/gpio.h"

#define BOOT_BUTTON_GPIO GPIO_NUM_39

void InitializeButtons() {
    // 配置GPIO引脚
    gpio_config_t io_conf = {};
    io_conf.intr_type = GPIO_INTR_DISABLE;
    io_conf.mode = GPIO_MODE_INPUT;
    io_conf.pin_bit_mask = (1ULL << BOOT_BUTTON_GPIO);
    io_conf.pull_up_en = GPIO_PULLUP_ENABLE;
    io_conf.pull_down_en = GPIO_PULLDOWN_DISABLE;
    gpio_config(&io_conf);

    // 设置按钮回调
    boot_button_.OnClick([this]() {
        auto& app = Application::GetInstance();
        if (app.GetDeviceState() == kDeviceStateStarting && !WifiStation::GetInstance().IsConnected()) {
            ResetWifiConfiguration();
        }
    });

    boot_button_.OnPressDown([this]() {
        Application::GetInstance().StartListening();
    });

    boot_button_.OnPressUp([this]() {
        Application::GetInstance().StopListening();
    });
}

注意事项

1. GPIO39 在 ESP32-S3 上是一个仅输入引脚，不能用作输出
2. 确保没有其他功能占用了 GPIO39
3. 检查电路板上是否有其他组件（如上拉/下拉电阻）影响信号
4. 如果问题仍然存在，可能需要检查硬件设计或使用逻辑分析仪检查信号

希望这些建议能帮助您解决问题！如果仍有问题，请提供更多关于您使用的开发框架和硬件设计的信息。
