方波怎么转换成三角波(关键词-电路图)

Question

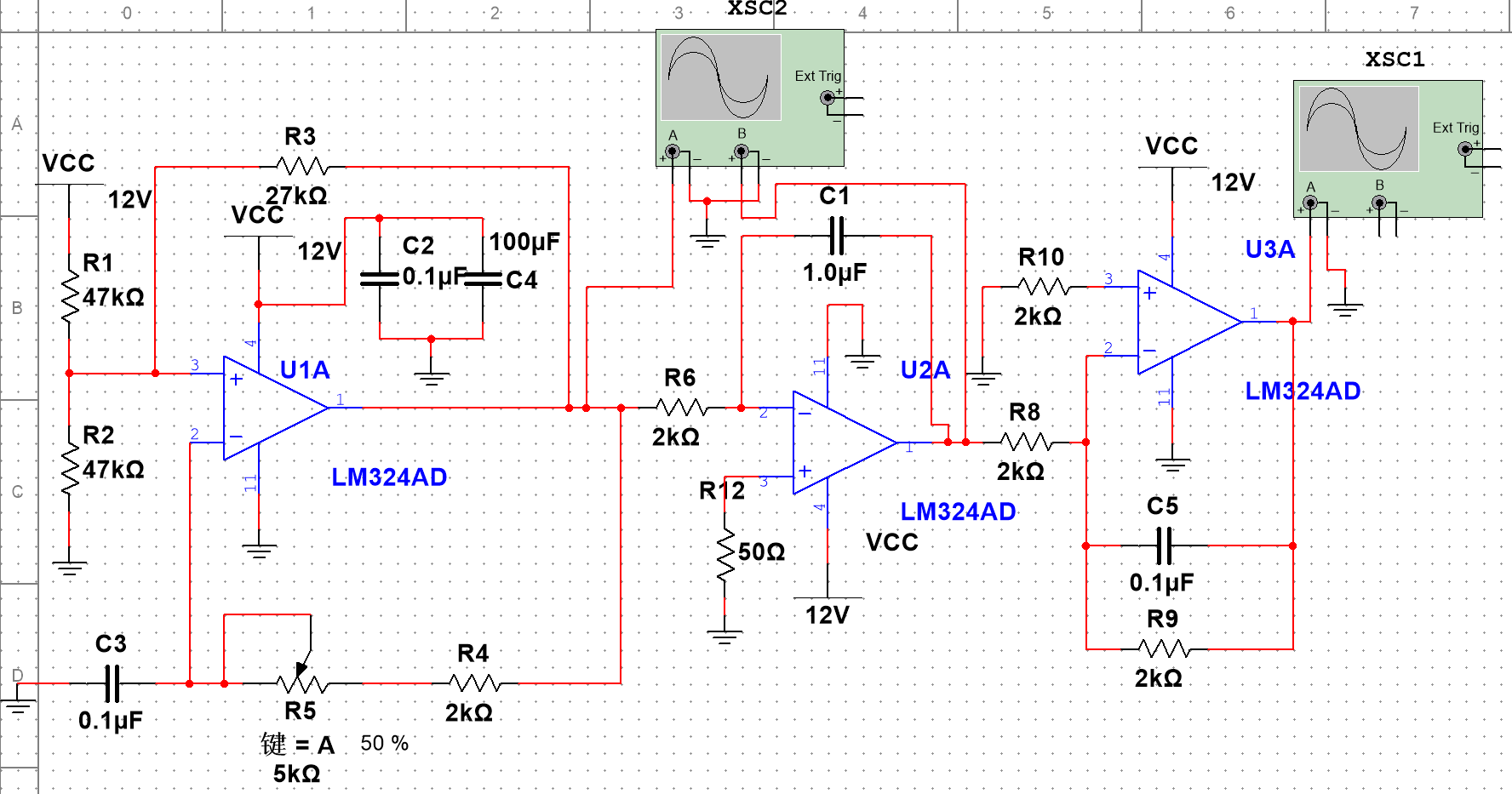

这个电路图怎么将方波转换成三角波还有正弦波，并且还可以控制输出信号的的频率和幅值。

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。

如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

方波转三角波和正弦波的电路设计与分析

根据您提供的电路图描述，这是一个使用运算放大器(如LM324AD)实现的波形转换电路，能够将方波转换为三角波和正弦波，并控制输出信号的频率和幅值。

电路工作原理

方波转三角波

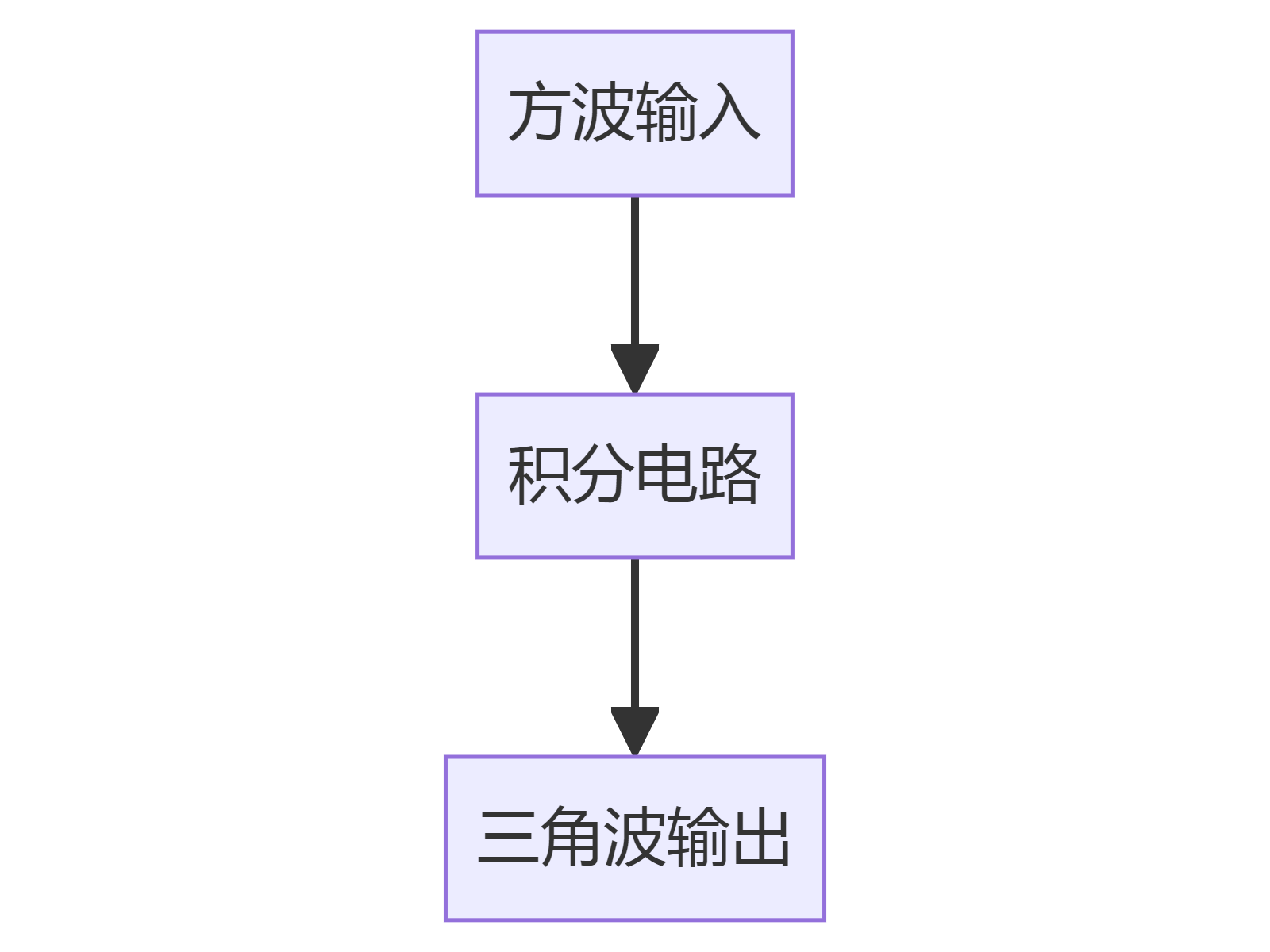

方波转三角波的基本原理是通过积分电路实现：

具体电路实现：

• 使用运算放大器构成的积分器
• 方波信号通过电阻R1(47kΩ)和电容C1(1.0μF)组成的积分网络
• 运算放大器U1A(LM324AD)作为积分器的核心元件

三角波转正弦波

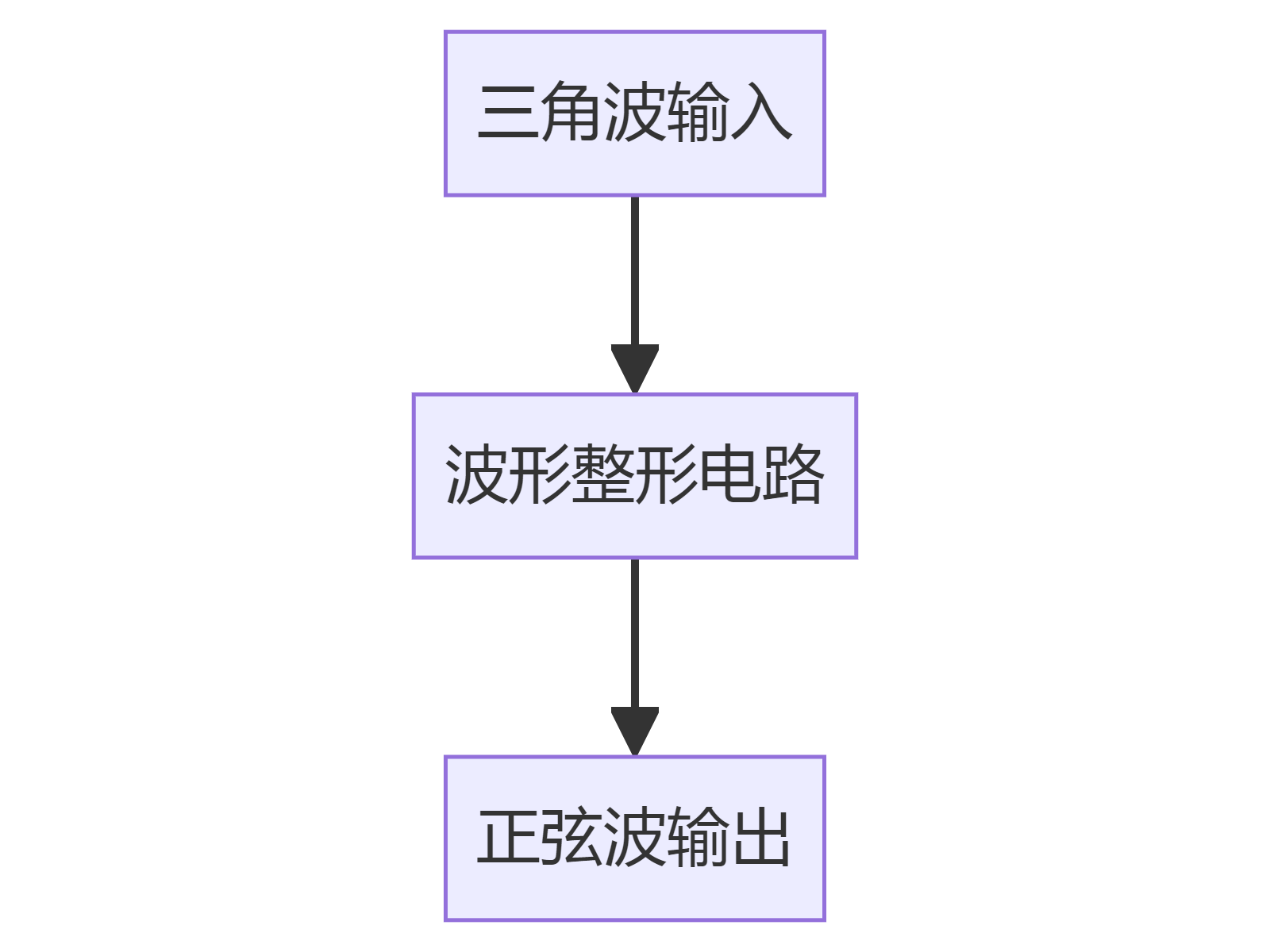

三角波转正弦波通常使用非线性网络或波形整形电路：

在您的电路中：

• 可能使用了二极管网络或分段线性近似电路
• 运算放大器U2A和U3A(LM324AD)参与波形整形过程
• 电阻R2-R10和电容C2-C5构成整形网络

频率和幅值控制

频率控制

输出信号的频率主要由以下因素决定：

1. 输入方波的频率
2. 积分电路的时间常数(R1×C1)
3. 反馈网络中的可调元件(如R5-5kΩ电位器)

调整频率的方法：

• 改变输入方波的频率
• 调整积分电路中的电阻或电容值

幅值控制

输出信号的幅值可以通过：

1. 输入方波的幅值
2. 积分电路的增益
3. 输出端的电位器(如R9-2kΩ)

关键元件分析

根据您的电路描述，关键元件包括：

• 运算放大器：LM324AD(多路)
• 积分电容：C1(1.0μF)
• 积分电阻：R1(47kΩ)
• 频率调节电位器：R5(5kΩ)
• 幅值调节电阻：R9(2kΩ)
• 其他RC元件构成滤波和整形网络

改进建议

1. 频率稳定性：可以添加一个压控振荡器(VCO)来精确控制频率
2. 波形纯度：对于正弦波输出，可以增加多级滤波改善波形质量
3. 幅度控制：在输出端添加一个可变增益放大器(VGA)实现更精确的幅度控制

示例电路代码(SPICE仿真)

以下是可用于电路仿真的SPICE网表示例：

* 方波转三角波电路
V1 1 0 PULSE(0 12 0 1u 1u 1m 2m)
R1 1 2 47k
C1 2 3 1.0u
X1 0 2 3 12 -12 LM324
R2 3 0 100k
VCC 12 0 DC 12
VEE -12 0 DC -12
.model LM324 opamp
.tran 0.1m 10m
.end

这个电路可以将1kHz方波转换为三角波，通过调整R1和C1的值可以改变输出频率。

希望这个分析对您理解电路工作原理有所帮助。如需更具体的某部分电路分析，请提供更清晰的电路图或描述。
