Question

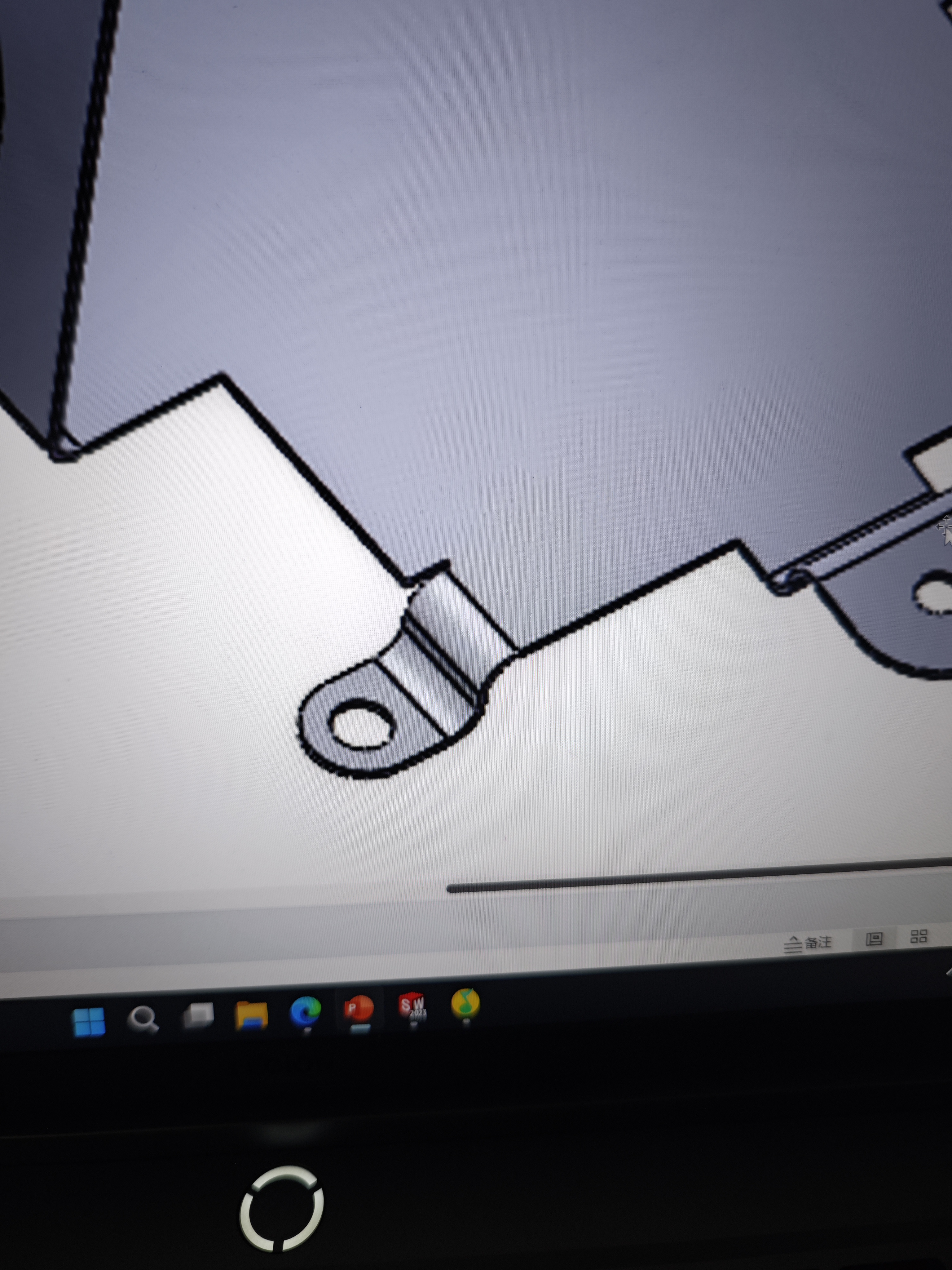

SolidWorks2023这个图片上的形状是怎么用钣金画出来的

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

要使用 SolidWorks 2023 创建一个钣金零件，首先需要了解你要绘制的具体形状以及它的几何特征。以下是一些通用的步骤和方法，帮助你通过钣金工具绘制出所需的形状。

通用步骤：

1. 新建零件文件：打开 SolidWorks 并选择“新建” -> “零件”，然后点击确定。
2. 进入钣金设计模式：点击顶部菜单栏中的“插入” -> “钣金” -> “展开模式”，这样可以启用钣金设计功能。
3. 创建基础形状：根据你的具体需求，选择合适的工具来创建基础形状。例如，可以使用拉伸、旋转等基本建模工具来生成初始模型。
4. 转换为钣金：将基础形状转换为钣金件，可以通过“插入” -> “钣金” -> “从实体到钣金”命令实现。
5. 添加钣金特征：如折弯、切口、孔洞等，使用相应的钣金工具进行编辑。
6. 调整参数：设置钣金厚度、折弯半径等参数以符合实际需求。
7. 保存与检查：完成设计后保存文件，并检查模型是否满足要求。

解决方案（以常见问题为例）：

问题 1: 如何绘制一个带有多个折弯的简单钣金盒？

• 解决步骤:
  1. 使用拉伸工具创建一个矩形作为底板。
  2. 对四个边分别应用拉伸或拔模操作以形成侧壁。
  3. 调整每个壁的高度和角度。
  4. 应用钣金属性并设定适当的厚度。

问题 2: 如何处理复杂形状的钣金件？

• 解决步骤:
  1. 先绘制出二维草图轮廓。
  2. 利用扫描或放样等功能生成三维模型。
  3. 将模型转换为钣金件。
  4. 添加必要的钣金特征，如冲压孔、加强筋等。

示例代码/操作说明：

假设我们要创建一个简单的矩形钣金盒，以下是简化版的操作流程：

// 新建零件文件
New Part Document

// 进入钣金设计模式
Insert > Sheet Metal > Flatten Mode

// 创建底板
Sketch Rectangle
Extrude to Create Base Plate

// 添加侧壁
For each side of the rectangle:
    Extrude or Draft to Form Side Wall

// 转换为钣金
Insert > Sheet Metal > Convert to Sheet Metal

// 设置钣金属性
Set Thickness, Bend Radius, etc.

// 完成设计
Save and Exit

如果上述信息未能解决您的具体问题，请提供更多关于您想要绘制的形状的信息，以便给出更精确的指导。
