基于51单片机电子密码锁的设计

Question

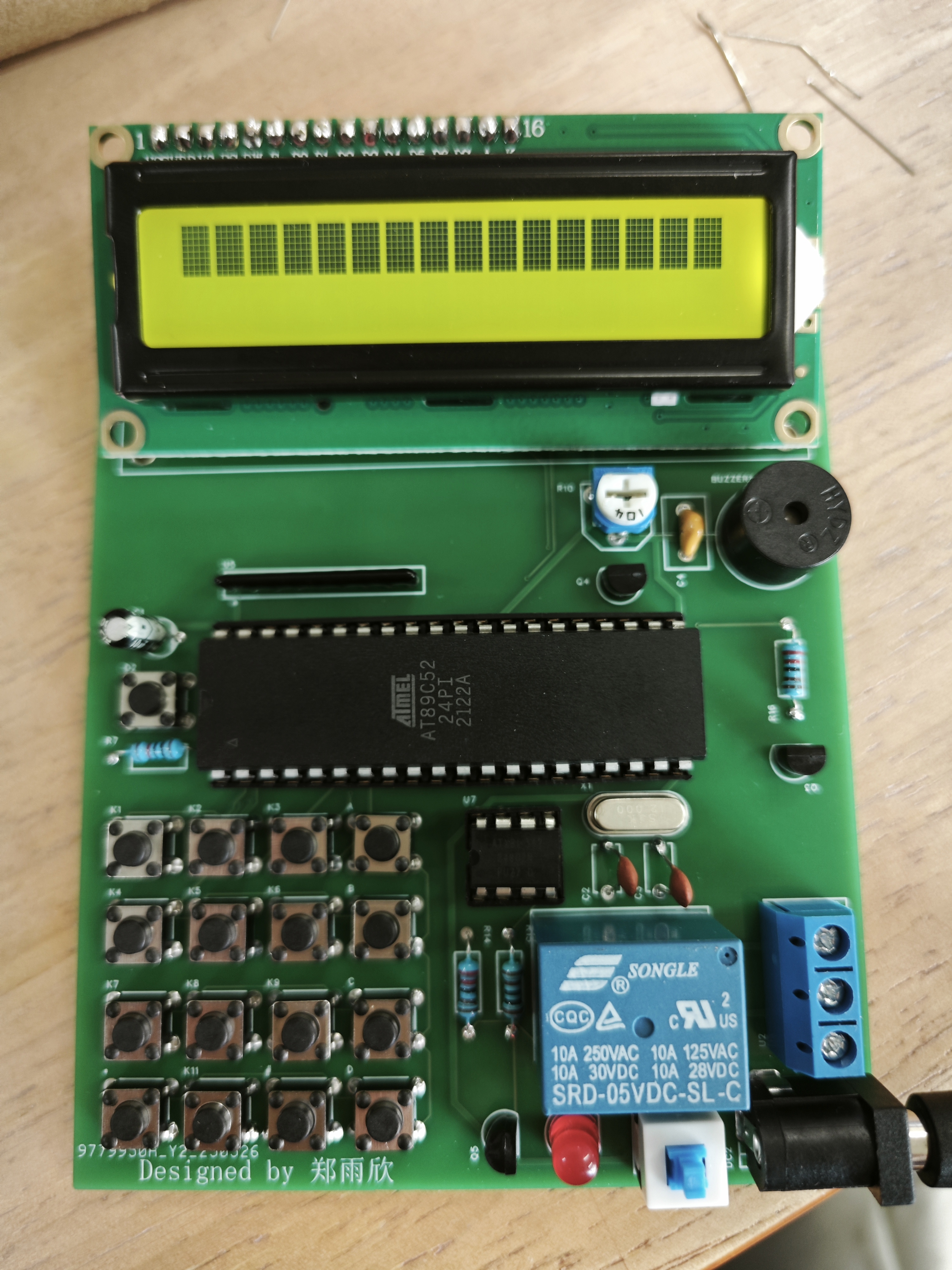

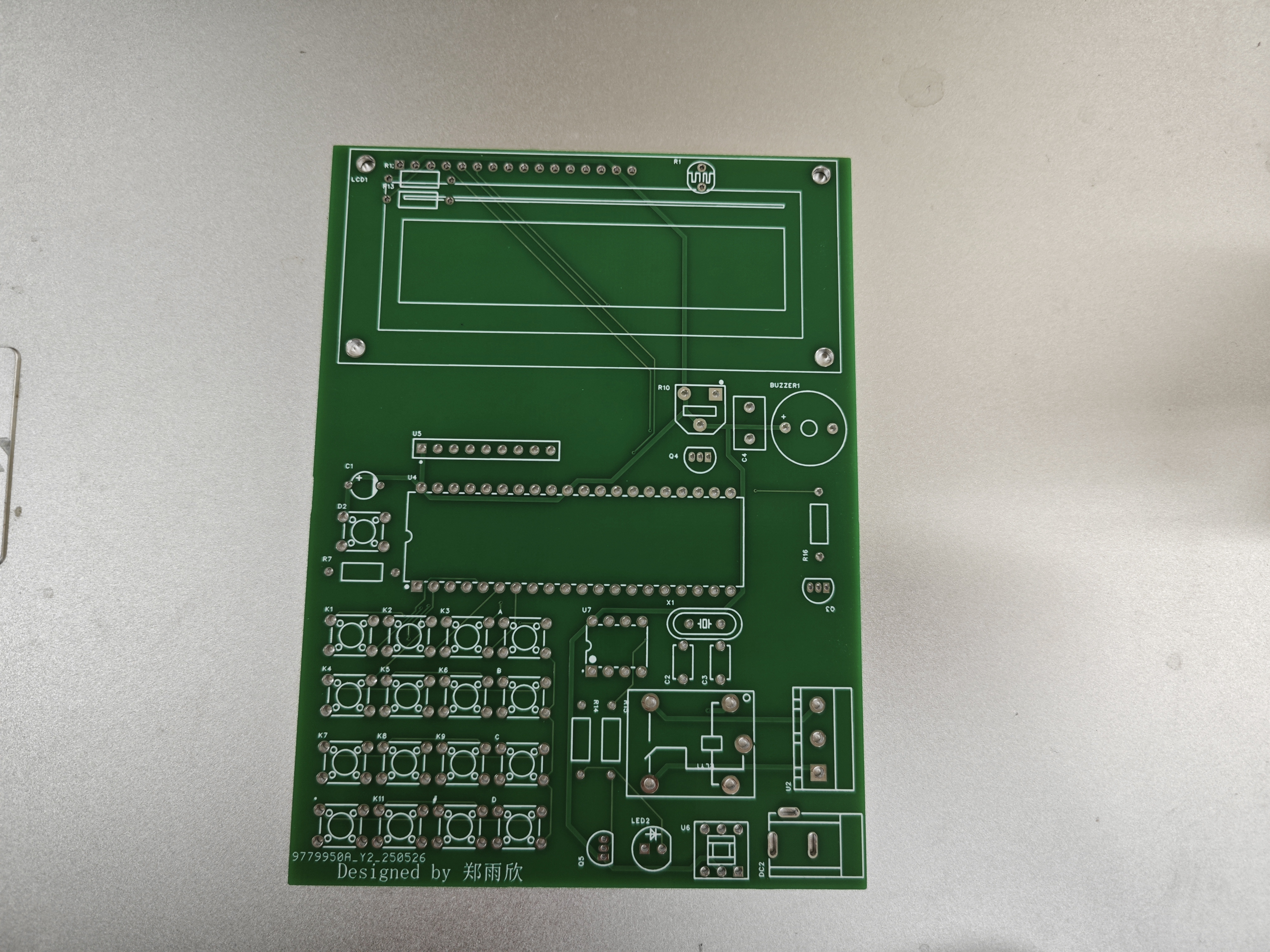

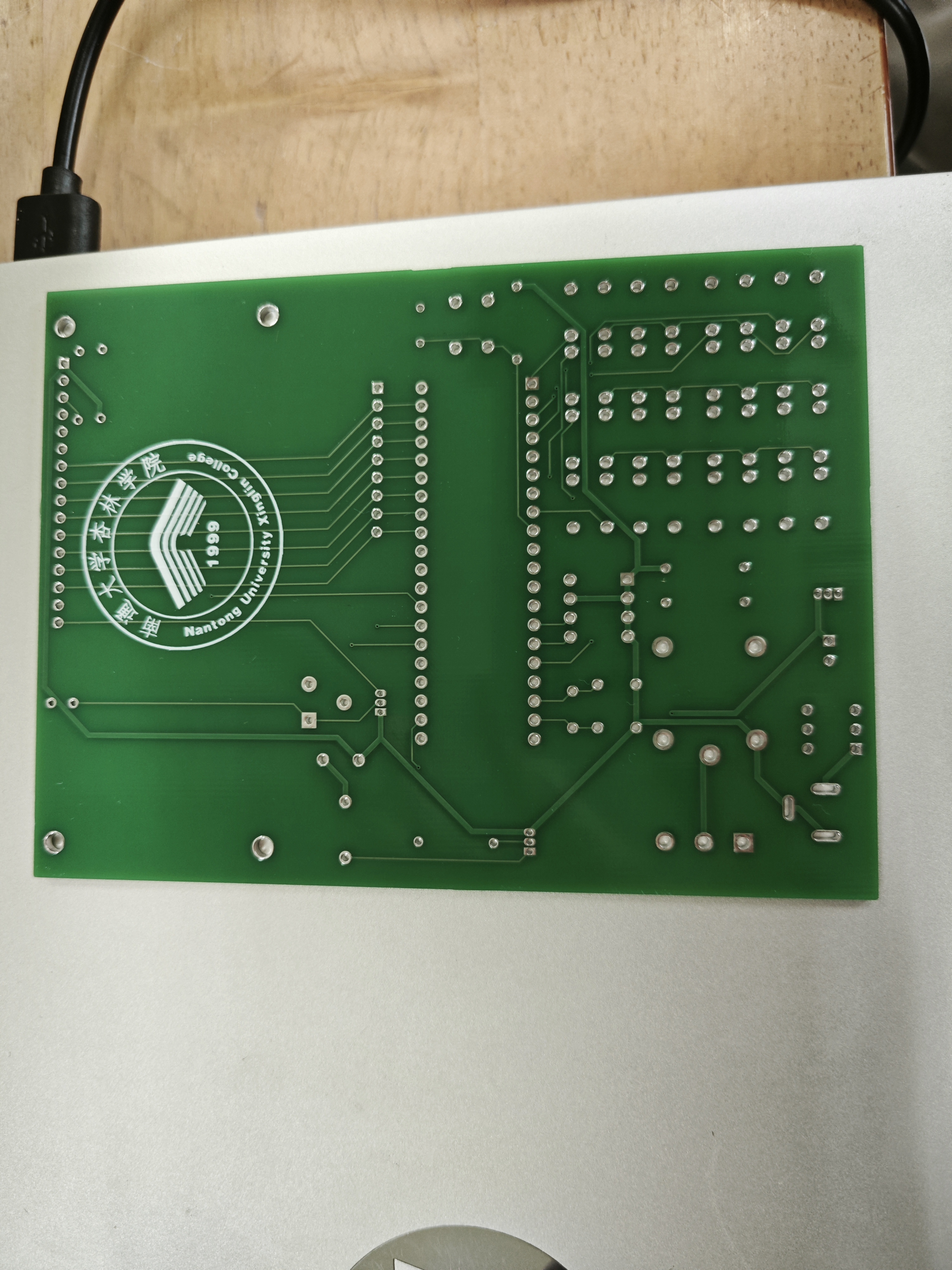

板子弄好之后，焊接也是良好的，但是只出现上面的一行黑块，有没有能帮忙看一下

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

从你的描述来看，问题可能是硬件或者软件配置上的问题导致的。以下是一些可能的原因和解决方案：

可能原因及解决方案

1. 显示模块初始化失败

   • 原因：显示模块没有正确初始化，导致无法正常显示内容。
   • 解决方案：
     • 检查是否正确配置了显示模块的初始化函数。
     • 确保单片机与显示模块之间的通信接口（如SPI、I2C等）配置正确。
     • 在代码中添加调试信息，打印出初始化状态。

2. 时钟频率设置错误

   • 原因：单片机的时钟频率设置不正确，导致程序运行异常。
   • 解决方案：
     • 检查单片机的晶振频率和配置文件中的时钟设置是否一致。
     • 使用示波器检查单片机的时钟信号是否正常。

3. 电源电压问题

   • 原因：电源电压不稳定或不足，导致模块无法正常工作。
   • 解决方案：
     • 使用万用表测量电源电压，确保其在模块的工作电压范围内。
     • 如果使用的是外部电源，检查电源线是否有接触不良的情况。

4. 程序代码问题

   • 原因：程序中有逻辑错误或未处理的异常情况。
   • 解决方案：
     • 检查程序中的关键部分，特别是与显示模块相关的代码。
     • 使用串口调试工具输出程序运行的状态信息。

5. 硬件连接问题

   • 原因：硬件连接不正确或松动。
   • 解决方案：
     • 重新检查硬件连接，确保所有接线牢固。
     • 使用万用表检测电路的通断情况。

修改后的代码示例

假设你使用的是一个常见的液晶显示模块（如1602 LCD），以下是一个简单的初始化代码示例：

#include <reg51.h>

sbit RS = P2^0;  // 定义RS引脚
sbit RW = P2^1;  // 定义RW引脚
sbit EN = P2^2;  // 定义EN引脚

void delay(unsigned int ms) {
    unsigned int i, j;
    for(i=0;i<ms;i++)
        for(j=0;j<123;j++);
}

void lcd_command(unsigned char cmd) {
    RS = 0;  // 命令模式
    RW = 0;  // 写模式
    P0 = cmd;  // 数据传输
    EN = 1;  // 启动写操作
    delay(1);
    EN = 0;
}

void lcd_data(unsigned char dat) {
    RS = 1;  // 数据模式
    RW = 0;  // 写模式
    P0 = dat;  // 数据传输
    EN = 1;  // 启动写操作
    delay(1);
    EN = 0;
}

void lcd_init() {
    lcd_command(0x38);  // 设置为8位数据接口，两行显示，5x7点阵
    lcd_command(0x0C);  // 显示开，光标关，闪烁关
    lcd_command(0x06);  // 自动递增地址，不移位
    lcd_command(0x01);  // 清屏
}

void main() {
    lcd_init();  // 初始化LCD
    while(1) {
        lcd_command(0x80);  // 设置光标位置到第一行第一个字符
        lcd_data('H');  // 显示'H'
        lcd_data('e');  // 显示'e'
        lcd_data('l');  // 显示'l'
        lcd_data('l');  // 显示'o'
        delay(1000);  // 延时
    }
}

总结

通过以上步骤，你应该能够定位并解决显示模块只出现一行黑块的问题。如果问题仍然存在，建议使用串口调试工具进一步分析程序的运行状态。希望这些信息对你有所帮助！
