python+opencv怎么提取二值化图像中闭合的轮廓，图像中有很多噪点和曲线，曲线不是连着闭合的，要提取的物体是个螺钉形状的

Question

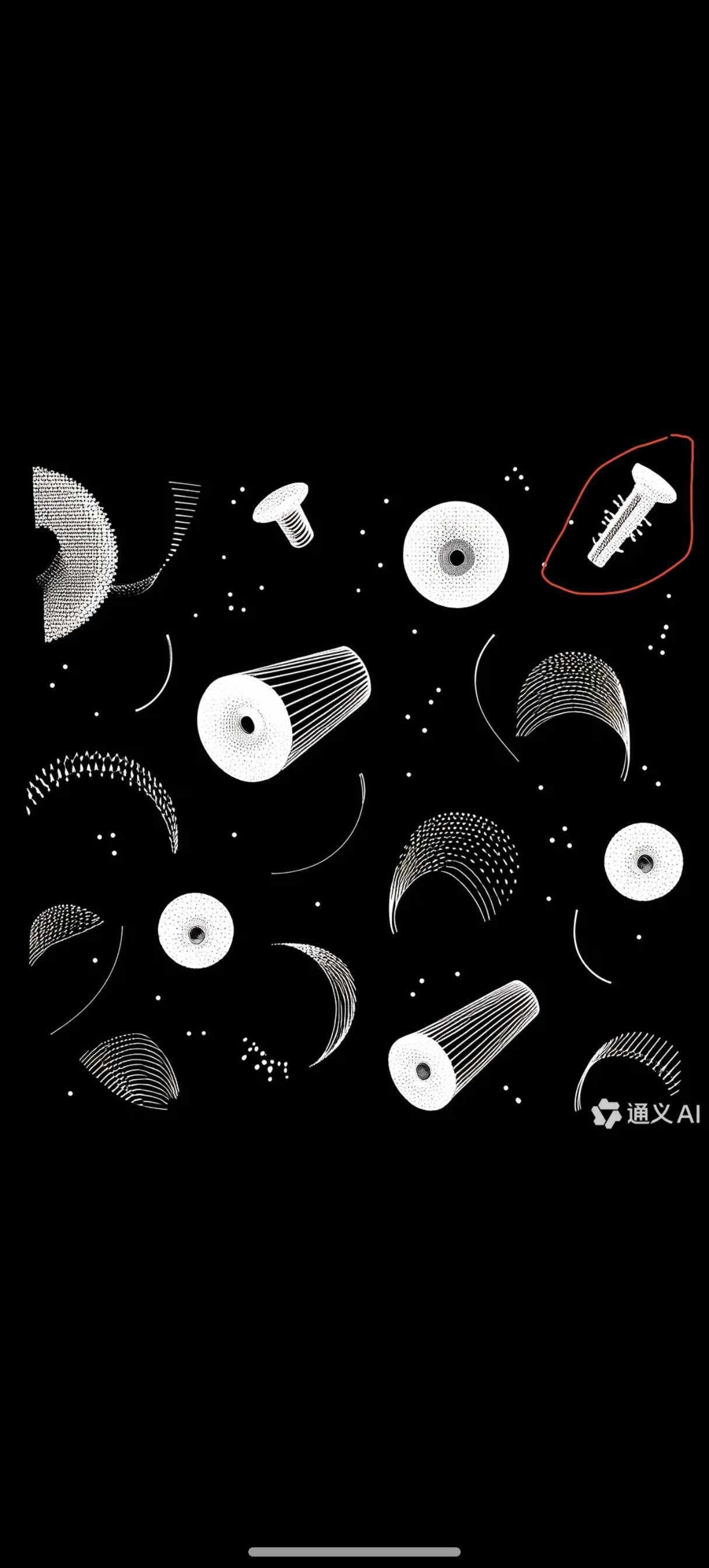

python+opencv怎么提取二值化图像中闭合的轮廓，图像中有很多噪点和曲线，曲线不是连着闭合的，要提取的物体是个螺钉形状的，我用形态学梯度形成轮廓，螺钉在图像呈t字形，不是真的t字形，下面不是尖尖的，形状就是图片红框那种，下面螺柱是白色填充的，怎么识别出来画出所在位置

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

解决方案

提取二值化图像中闭合的轮廓，需要考虑噪点和曲线的影响。下面是一些可能有用的步骤：

1. 形态学处理：使用形态学操作来去除噪点和小的不规则形状。例如，使用 cv2.morphologyEx 函数，使用 cv2.MORPH_OPEN 操作来去除噪点。
2. 轮廓检测：使用 cv2.findContours 函数来检测轮廓。设置 mode 参数为 cv2.RETR_EXTERNAL 可以检测外部轮廓。
3. 轮廓过滤：使用轮廓的属性来过滤不想要的轮廓。例如，使用 cv2.arcLength 函数来计算轮廓的长度，如果长度小于某个阈值，可以认为是噪点。
4. 轮廓拟合：使用轮廓拟合算法来拟合螺钉形状的轮廓。例如，使用 cv2.approxPolyDP 函数来拟合轮廓。

下面是一个简单的示例代码：

import cv2
import numpy as np

# 读取图像
img = cv2.imread('image.png', cv2.IMREAD_GRAYSCALE)

# 形态学处理
kernel = cv2.getStructElement(cv2.MORPH_ELLIPSE, (3, 3))
img = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel, iterations=2)

# 轮廓检测
contours, _ = cv2.findContours(img, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

# 轮廓过滤
for contour in contours:
    area = cv2.contourArea(contour)
    if area < 100:  # 设置阈值
        continue
    # 轮廓拟合
    approx = cv2.approxPolyDP(contour, 0.02 * cv2.arcLength(contour, True), True)
    if len(approx) > 4:  # 设置阈值
        cv2.drawContours(img, [approx], -1, (0, 255, 0), 2)

# 显示结果
cv2.imshow('Result', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

这个示例代码中，我们首先使用形态学处理来去除噪点，然后检测轮廓，过滤不想要的轮廓，最后使用轮廓拟合算法来拟合螺钉形状的轮廓。
