python+opencv怎么提取二值化图像中闭合的轮廓

Question

python+opencv怎么提取二值化图像中闭合的轮廓，图像中有很多噪点和曲线，曲线不是连着闭合的，要提取的物体是个螺钉形状，效果图红框的物体，怎么识别出来框出所在位置
原图：

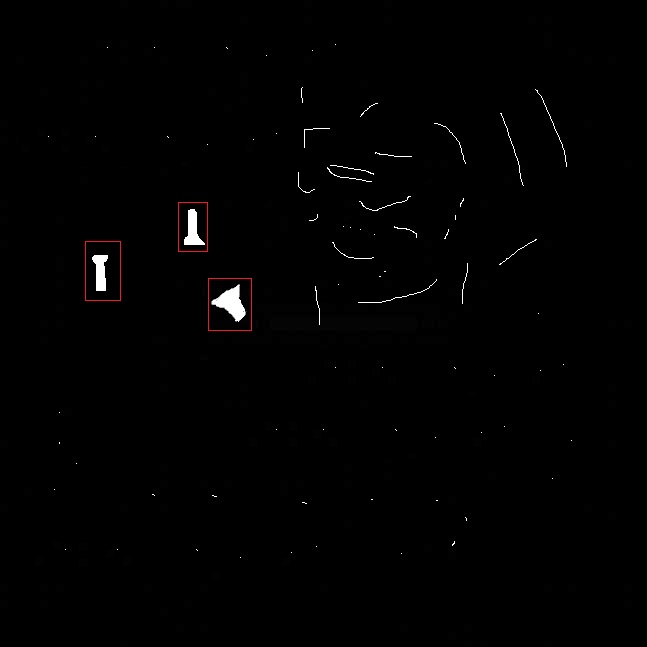

效果图：

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

解决方案

提取二值化图像中闭合的轮廓，可以使用 OpenCV 库中的 findContours 函数。下面是一个示例代码：

import cv2
import numpy as np

# 读取图像
img = cv2.imread('image.jpg')

# 二值化图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
_, thresh = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 找到轮廓
contours, _ = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

# 遍历轮廓
for contour in contours:
    # 计算轮廓的面积
    area = cv2.contourArea(contour)
    # 计算轮廓的周长
    perimeter = cv2.arcLength(contour, True)
    # 计算轮廓的 solidity
    solidity = cv2.contourArea(contour) / (area * 1.0)
    # 如果轮廓是闭合的，且 solidity 大于 0.5，认为是螺钉形状
    if solidity > 0.5 and perimeter > 100:
        # 绘制轮廓
        cv2.drawContours(img, [contour], -1, (0, 255, 0), 2)
        # 计算轮廓的bounding box
        x, y, w, h = cv2.boundingRect(contour)
        # 绘制bounding box
        cv2.rectangle(img, (x, y), (x+w, y+h), (0, 0, 255), 2)

# 显示结果
cv2.imshow('img', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

这个代码首先读取图像，然后将图像转换为灰度图像，最后使用 findContours 函数找到轮廓。然后遍历轮廓，计算每个轮廓的面积、周长和 solidity，如果轮廓是闭合的，且 solidity 大于 0.5，认为是螺钉形状。最后绘制轮廓和bounding box。

需要注意的是，这个代码只是一个示例，可能需要根据实际情况进行调整。例如，可以调整 solidity 的阈值，或者使用其他方法来检测螺钉形状。
