怎样修改下列图中的代码，使其按下暂停键使其最左边显示2而不是0

Question

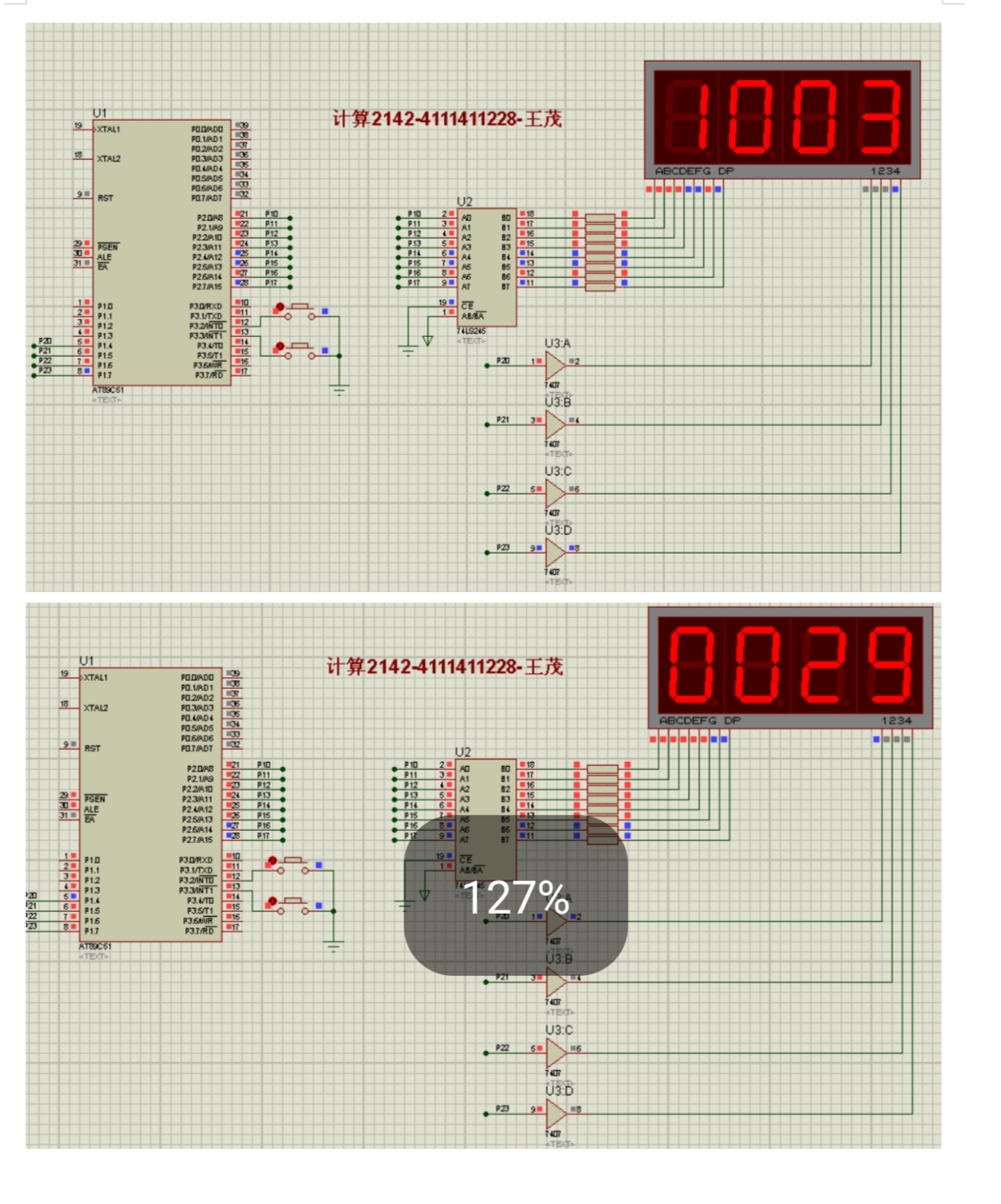

其基本要求：（1）两位LED显示，可以显示00 ~ 99秒。（2）两个按键，分别为启动/暂停键、清0键。动态显示方式要求用4位数码管，从左往右，第1位显示按键编号（1-启动，2-暂停，3-清零），第2位空，第3位显示秒值的十位数，第4位显示秒值的个位。

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 要实现两位LED显示00 - 99秒的动态显示，并且要在按下暂停键时改变最左边数码管显示的数字。
   - 涉及到按键检测、数码管动态显示控制以及时间计数的逻辑处理。
2. 解决方案：
   - 硬件连接：假设数码管的段选线连接到单片机的I/O口，位选线也连接到单片机的I/O口，按键连接到单片机的I/O口。
   - 软件代码（以51单片机为例）：

#include <reg51.h>

#define uchar unsigned char
#define uint unsigned int

sbit start_pause = P3^0;  // 启动/暂停键
sbit clear = P3^1;       // 清0键

uchar code segCode[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};  // 数码管段码
uchar time = 0;
uchar pauseFlag = 0;
uchar keyNumber = 0;

void delay(uint ms)  // 延时函数
{
    uint i, j;
    for(i = ms; i > 0; i--)
        for(j = 110; j > 0; j--);
}

void display()
{
    uchar digit1, digit2;
    digit1 = time / 10;
    digit2 = time % 10;
    if(pauseFlag)
    {
        digit1 = 2;  // 按下暂停键，最左边显示2
    }
    P0 = segCode[digit1];
    P2 = 0xfe;  // 选通最左边数码管
    delay(5);
    P2 = 0xff;
    P0 = segCode[digit2];
    P2 = 0xfd;  // 选通第二个数码管
    delay(5);
    P2 = 0xff;
}

void main()
{
    while(1)
    {
        if(start_pause == 0)  // 检测启动/暂停键
        {
            delay(20);  // 消抖
            if(start_pause == 0)
            {
                while(!start_pause);  // 等待按键释放
                pauseFlag = ~pauseFlag;  // 切换暂停状态
            }
        }
        if(clear == 0)  // 检测清0键
        {
            delay(20);  // 消抖
            if(clear == 0)
            {
                while(!clear);  // 等待按键释放
                time = 0;
                pauseFlag = 0;
            }
        }
        if(!pauseFlag)
        {
            time++;
            if(time == 100)
            {
                time = 0;
            }
        }
        display();
    }
}

1. 方案优缺点：
   - 优点：
   • 代码逻辑清晰，通过简单的按键检测和状态切换实现了基本功能。
   • 利用延时函数实现数码管动态显示，易于理解和修改。
   • 缺点：
   • 延时函数的精度有限，在一些对时间要求较高的场景下可能不准确。
   • 数码管动态显示的刷新率较低，可能会出现闪烁现象。
2. 总结：
   通过上述代码，实现了两位LED动态显示00 - 99秒，并且在按下暂停键时最左边数码管显示2，同时具备启动/暂停和清0功能。通过按键检测、状态标志位的控制以及数码管动态显示函数的配合，完成了整个功能需求。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
