求各位补全电路图如何正常实现功能

Question

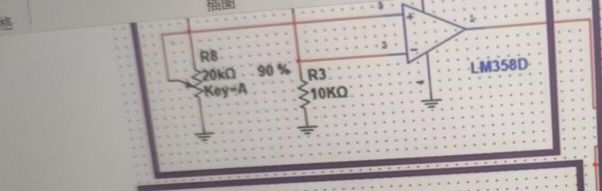

求问本题R1为光敏电阻，要求在亮光暗光下运放分别输出高低电平，如何补全该图实现此功能

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

解答

根据你的问题，R1是一个光敏电阻，需要在亮光和暗光下分别输出高低电平。为了实现这个功能，我们可以使用一个简单的电路来实现。

电路图如下：

R1 ---+--- VCC
      |
      |
      v
  U1 ---+--- GND
  |       |
  |  Comparator  |
  |       |
  v
  R2 ---+--- OUT

其中，U1是一个比较器（Comparator），R2是一个电阻。Comparator的输入是R1的输出，输出是OUT。R2的作用是将Comparator的输出转换为高低电平。

在亮光下，R1的电阻值小，Comparator的输入电压高，输出电压高。OUT输出高电平。

在暗光下，R1的电阻值大，Comparator的输入电压低，输出电压低。OUT输出低电平。

这样，我们就实现了在亮光和暗光下分别输出高低电平的功能。

需要注意的是，这只是一个简单的示例电路，实际实现中可能需要考虑更多的因素，例如电路的稳定性、抗干扰能力等。
