sallen key低通滤波器设计

Question

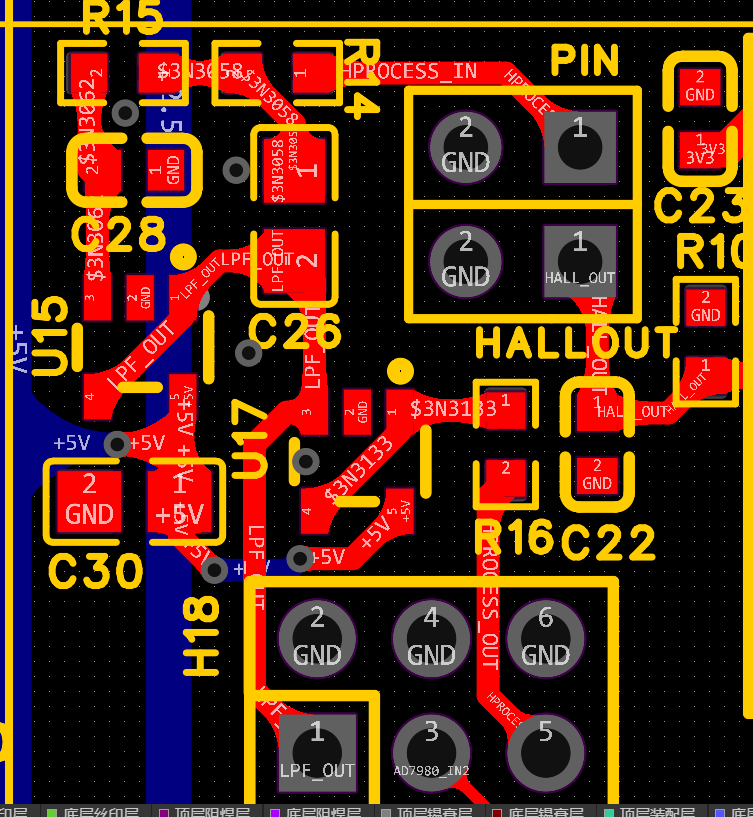

用OPA325设计的一个sallen key 低通滤波器，10KHZ的截至频率。参考TI的数据手册和相关的低通滤波器手册设计的。软件仿真是没问题的，但是实际硬件测试给的直流信号3.3V直接衰减到0.7V左右。供电没问题，找不出少问题了。底层的两条线，一个是5V，一个是2.5V

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

Sallen-Key 低通滤波器设计问题

你设计了一个 Sallen-Key 低通滤波器，使用 OPA325 op-amp，目标截至频率为 10 kHz。仿真结果良好，但是实际硬件测试中发现直流信号 3.3V衰减了。

可能的原因：

1. op-amp 的输入电阻太高，导致直流信号衰减。
2. 低通滤波器的截至频率不准确，导致直流信号通过滤波器。
3. 仿真模型和实际硬件之间的差异。

解决方案：

1. 优化 op-amp 的输入电阻，例如使用 R-C网络来降低输入电阻。
2. 重新设计低通滤波器，确保截至频率准确。
3. 在实际硬件测试中添加直流偏置电压，来补偿 op-amp 的输入电阻。

代码示例：

// 优化 op-amp 输入电阻
R1 = 1kΩ
R2 = 10kΩ
C1 = 10nF
C2 = 100nF

// 重新设计低通滤波器
R1 = 1kΩ
R2 = 10kΩ
C1 = 10nF
C2 = 100nF
f_c = 10 kHz

// 添加直流偏置电压
V_bias = 1.65V

请注意，这只是一个简单的解决方案，实际情况可能需要更多的调整和优化。
