汇川h5uplc与欧姆龙ecc201耦合器远程io ethercat通讯有问题（相关搜索：xml文件）（相关搜索：xml文件）

Question

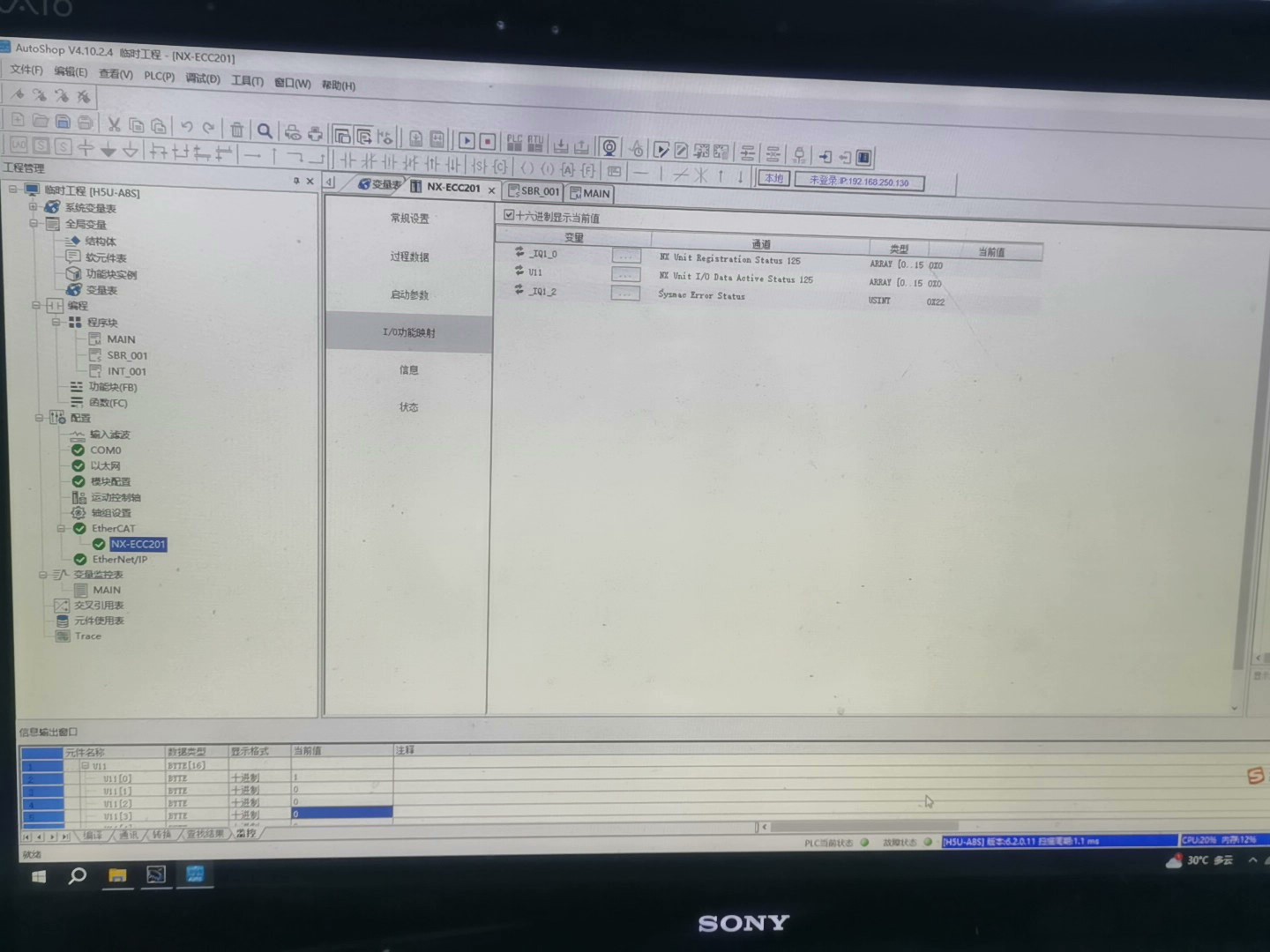

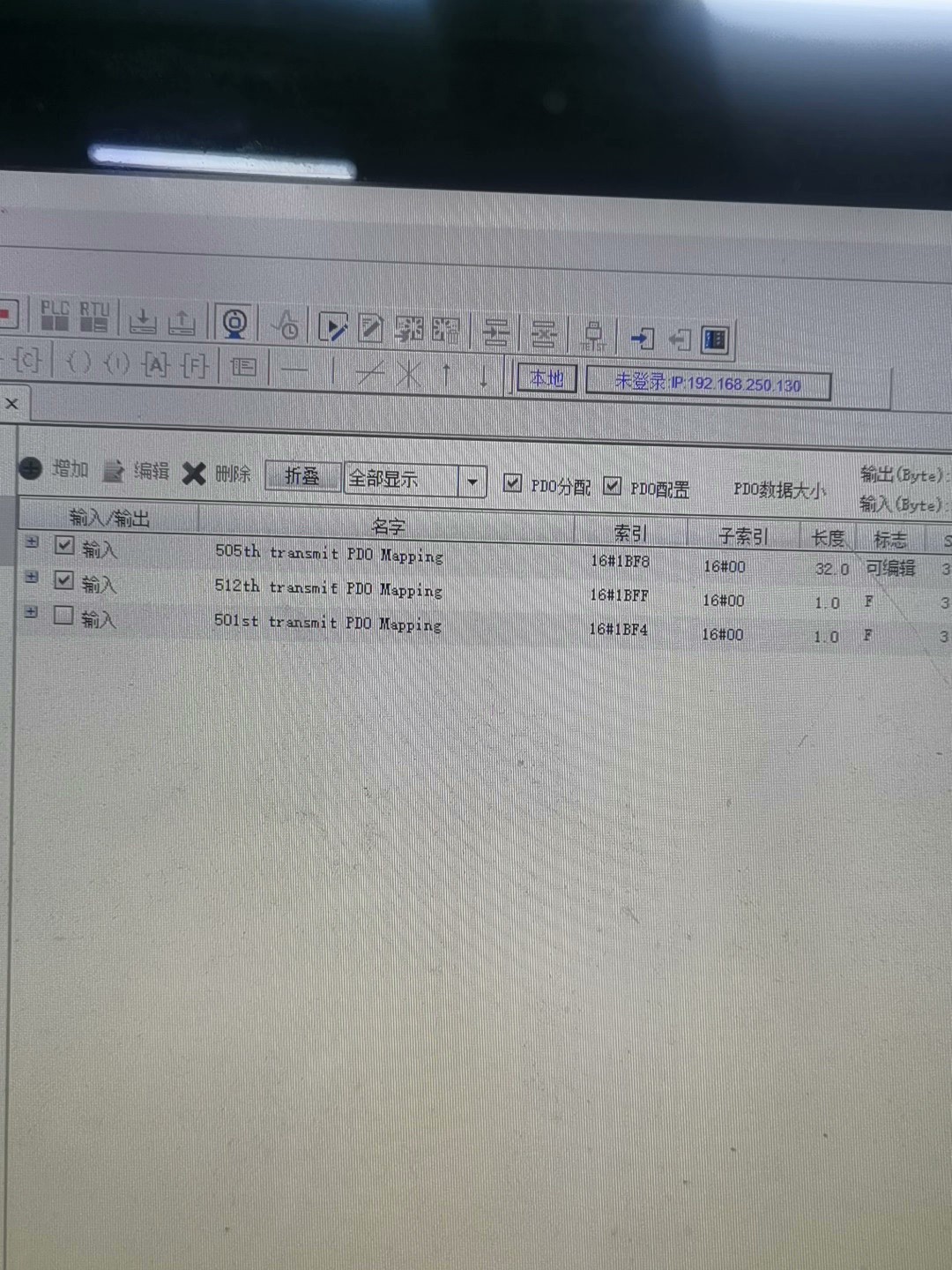

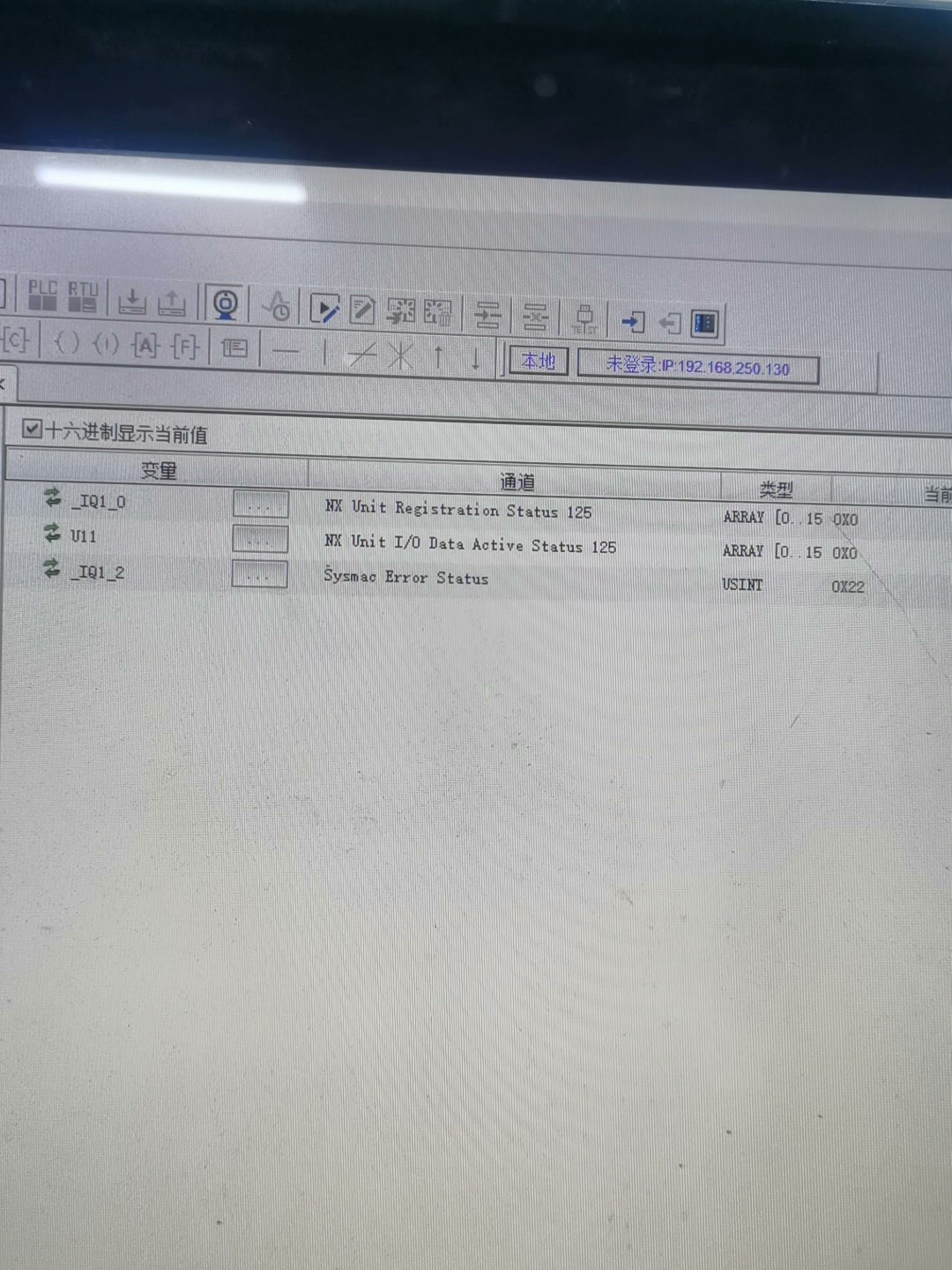

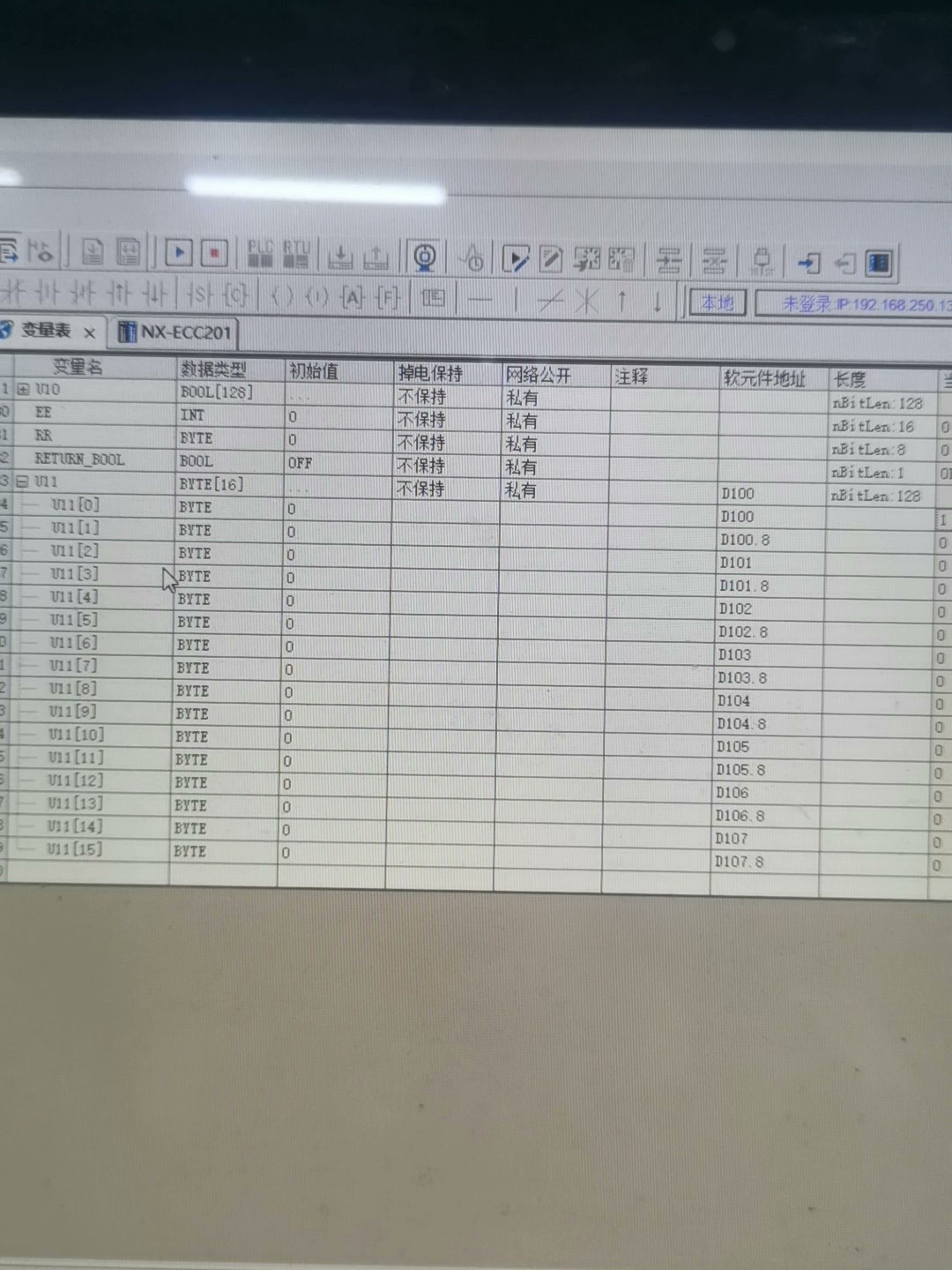

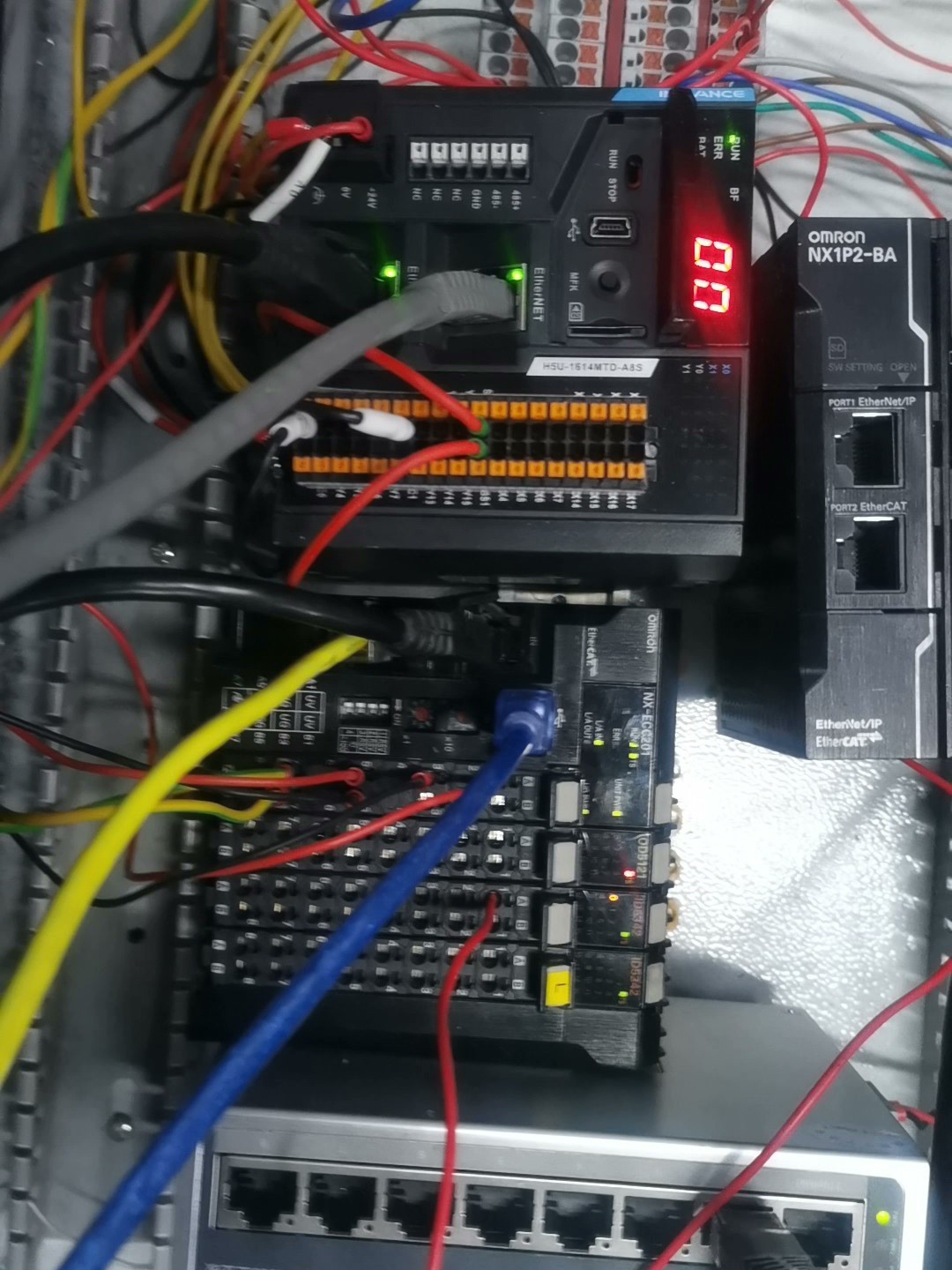

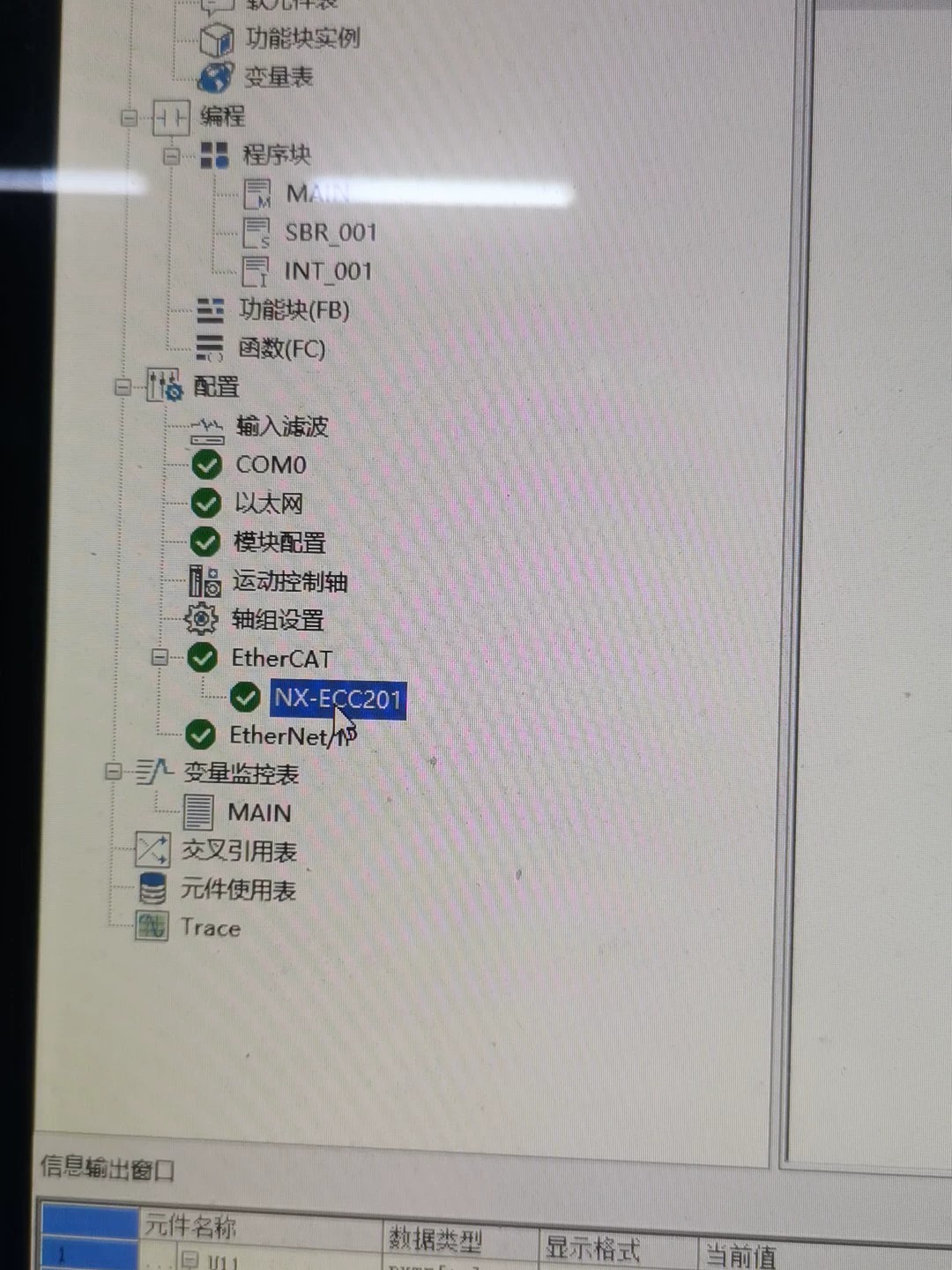

汇川编程软件里面没报错，远程io模块输出块亮红灯闪烁，数据发送没收到，有没有高工帮忙看一下 xml文件已经导入，感觉就是ethercat配置问题，有师傅说汇川这边没有槽配置，配置不上模块，就是汇川不支持欧姆龙这个耦合器，帮忙看一下谢谢

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 汇川H5U PLC与欧姆龙ECC201耦合器通过EtherCAT进行远程IO通讯出现问题。
   - 编程软件无报错，但远程IO模块输出块亮红灯闪烁且数据发送未收到。
   - 已导入xml文件，怀疑是EtherCAT配置问题，特别是汇川这边没有槽配置导致模块配置不上。
2. 解决方案：
   - 检查EtherCAT网络连接：
   • 确保PLC与耦合器之间的EtherCAT网线连接正常，没有松动、破损等情况。
   • 检查网络设备（如交换机）的配置，确保其支持EtherCAT通讯，并且端口工作正常。
   • 重新确认xml文件配置：
   • 仔细检查导入的xml文件中关于EtherCAT网络和远程IO模块的配置信息。确保设备类型、站号等参数与实际硬件一致。
   • 例如，如果xml文件中有类似以下的配置片段：

<ethercat>
  <device id="1" type="欧姆龙ECC201耦合器">
    <station_number>1</station_number>
    <remote_io_modules>
      <module id="1" type="远程IO模块类型">
        <slot_number>1</slot_number>
      </module>
    </remote_io_modules>
  </device>
</ethercat>

 - 要检查`<station_number>`是否与实际设置一致，`<remote_io_modules>`下的模块配置是否正确反映了硬件连接情况。

• 检查汇川PLC的EtherCAT配置：
  • 进入汇川编程软件的EtherCAT配置界面，查看是否有正确识别远程IO模块。
  • 如果确实没有槽配置选项，可以尝试重新扫描网络。在软件中找到EtherCAT扫描或刷新功能，看是否能识别出远程IO模块并自动分配槽位。
  • 例如，在汇川编程软件的菜单栏中找到“在线”->“EtherCAT网络设置”，然后点击“扫描”按钮。
• 测试通讯：
  • 在汇川编程软件中编写简单的测试程序，向远程IO模块发送数据，并读取其反馈。
  • 比如使用汇川的编程语言（如LD、FBD等）编写如下程序：

LD M0
OUT Y0, K1

 - 这里假设M0为启动条件，Y0为输出到远程IO模块的地址。然后监控远程IO模块对应的输入点，看是否有正确的响应。

1. 方案优缺点：
   - 检查网络连接：
   • 优点：简单直接，能快速发现物理连接层面的问题。
   • 缺点：只能排查网络连接问题，对于软件配置错误无法检测。
   • 重新确认xml文件配置：
   • 优点：针对性强，能直接检查与硬件相关的配置信息是否正确。
   • 缺点：需要对xml文件格式和配置参数有一定了解，排查过程相对细致，容易遗漏。
   • 检查汇川PLC的EtherCAT配置：
   • 优点：全面检查PLC端对EtherCAT网络和远程IO模块的配置情况。
   • 缺点：可能会因为软件操作不熟悉或软件本身的问题而无法准确完成配置检查。
   • 测试通讯：
   • 优点：通过实际的数据交互来验证通讯是否正常，能直接反映问题所在。
   • 缺点：依赖于前面的配置检查，若配置不正确，测试结果可能不准确。
2. 总结：
   - 首先要确保硬件连接正常，然后仔细检查xml文件配置和PLC的EtherCAT配置，最后通过测试程序来验证通讯。逐步排查各个环节，找出导致远程IO模块红灯闪烁和数据发送接收异常的原因，解决EtherCAT通讯配置问题，实现汇川H5U PLC与欧姆龙ECC201耦合器的正常远程IO通讯。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
