Speed 2000仿真DDR3波形出不来

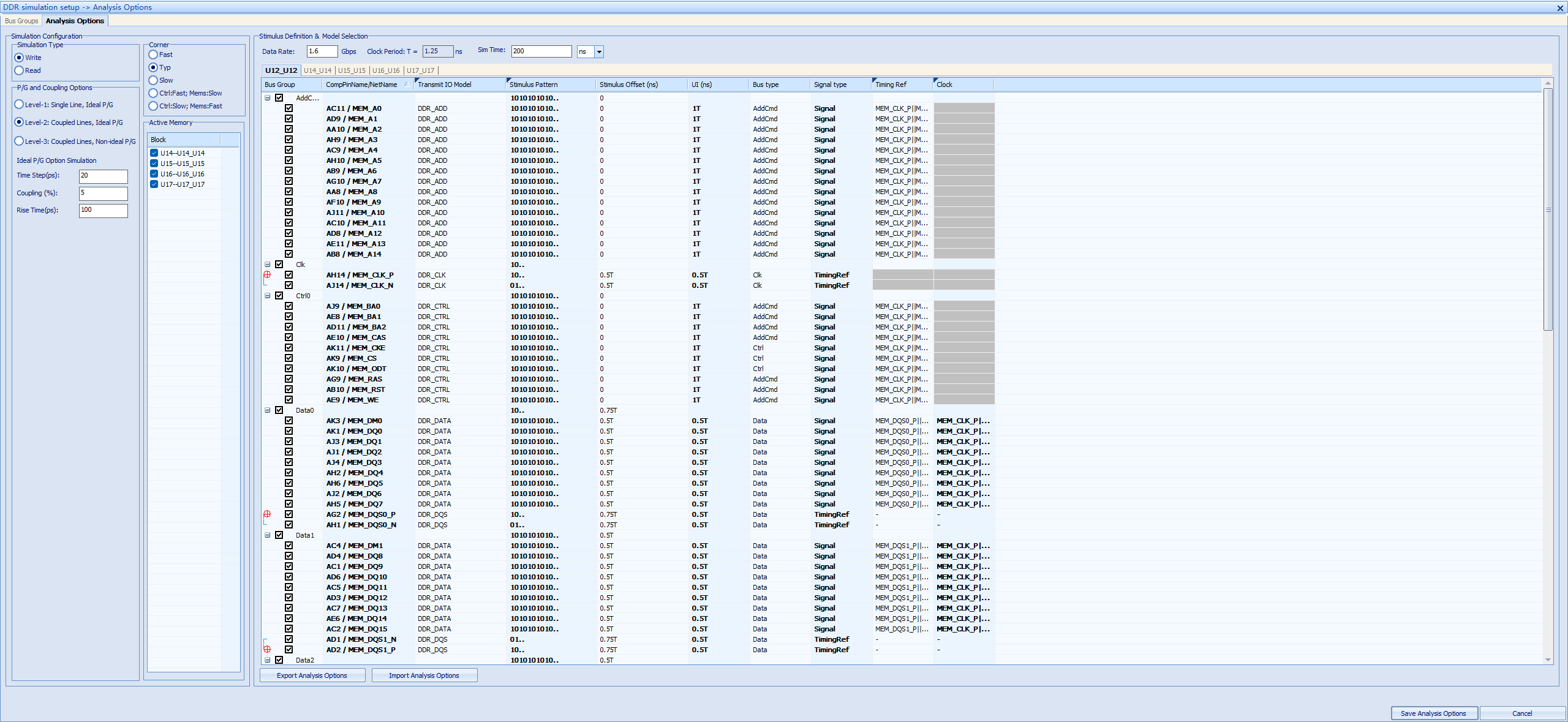

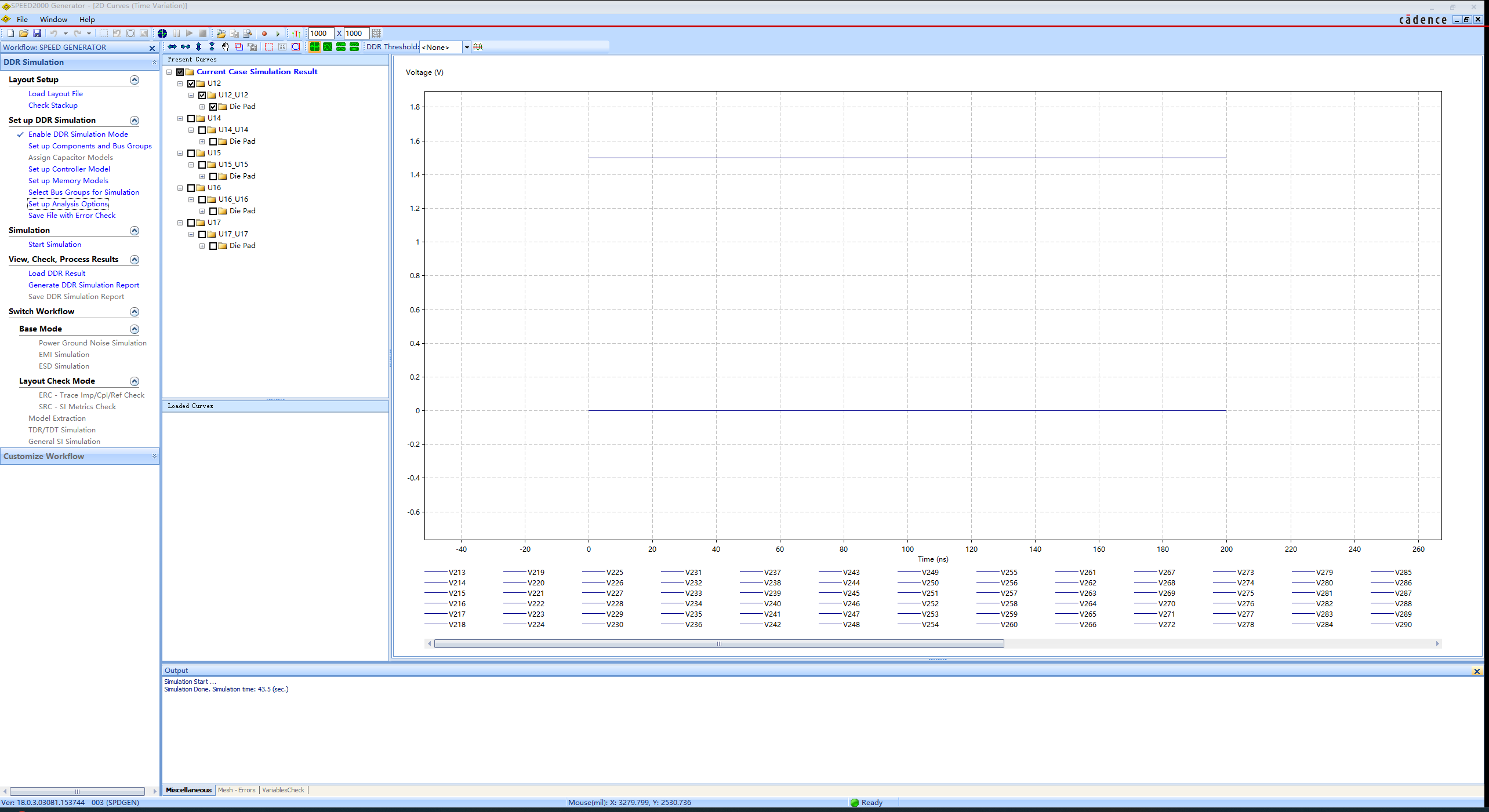

Speed 2000仿真DDR3波形出不来,只有电源是1.5V其他的信号全是0V,U12是FPGA,其余四个是DDR3,求指点是哪里处理问题,



  • 写回答

4条回答 默认 最新

  • 檀越@新空间 2025-07-24 16:24
    关注

    下午好🌅🌅🌅
    本答案参考通义千问

    在使用 Speed 2000 进行 DDR3 波形仿真时,如果发现只有电源电压为 1.5V,而其他信号(如 DQ、DQS、CMD、CLK 等)全部为 0V,这通常表明仿真配置或设计文件中存在一些关键问题。以下是详细的排查和解决方案:


    一、可能原因分析

    1. DDR3 IP 核未正确配置

      • 如果你使用的是 FPGA 厂商提供的 DDR3 IP 核(如 Xilinx 的 MIG 或 Altera 的 QDR),未正确配置 IP 参数会导致信号无法驱动。
    2. 仿真模型不完整或错误

      • Speed 2000 可能没有加载完整的 DDR3 模型,导致信号无法被正确驱动。
    3. 时钟未正确连接或未使能

      • DDR3 需要稳定的时钟输入(如 CLK 和 CLK_n),若时钟未被正确驱动,所有数据信号将无法正常工作。
    4. 电源和 I/O 电压设置错误

      • 虽然电源是 1.5V,但 I/O 电压设置(如 SSTL_15)也可能影响信号是否被正确驱动。
    5. 激励文件(Testbench)配置错误

      • 测试平台没有正确生成 DDR3 控制信号(如 CMD、ADDR、BA 等),导致数据信号无法激活。
    6. 未启用 DDR3 初始化流程

      • DDR3 需要进行初始化(如 ZQ Calibration、DLL Reset 等),若未完成这些步骤,信号可能处于默认状态(0V)。

    二、解决方案

    1. 检查并重新配置 DDR3 IP 核

    • 重点:确保 IP 核的参数与硬件设计一致
      • 检查 DDR3 的 频率、数据宽度、Bank 数量、地址位数 等参数。
      • 确保 电源电压(VDD, VSS)和 I/O 电压(SSTL_15) 设置正确。

    示例(Xilinx MIG 配置):

    • Device Family: Artix-7
    • Speed Grade: -1
    • Memory Type: DDR3
    • Data Width: 16 bits
    • Clock Frequency: 166 MHz
    • Bank Address: 2

    2. 检查 Speed 2000 的仿真模型是否正确加载

    • 重点:确保 DDR3 的 Model 文件已正确加载到仿真环境中
      • 查看 Speed 2000 的 LibraryModel Path 是否包含 DDR3 的仿真模型(如 .v.vf 文件)。
      • 如果使用第三方 IP,确保其仿真支持已开启。

    3. 检查时钟信号是否被正确驱动

    • 重点:确保 CLK 和 CLK_n 被正确激励

      • 在测试平台中添加时钟驱动代码,例如:
      initial begin
        clk = 0;
        forever #5 clk = ~clk; // 10ns 周期
      end

    • 如果使用的是外部时钟源(如 PLL),确保其输出已被正确连接到 DDR3 接口。

    4. 检查电源和 I/O 电压设置

    • 重点:确认 DDR3 的 I/O 电压为 SSTL_15
      • 在仿真中,虽然电源是 1.5V,但如果 I/O 电压设置为其他类型(如 LVCMOS),可能导致信号无法驱动。

    5. 检查 Testbench 是否正确生成控制信号

    • 重点:确保 CMD、ADDR、BA 等控制信号被正确驱动

      • 示例代码(部分):
      always @(posedge clk) begin
        if (reset)
          cmd <= 3'b000;
        else
          cmd <= {addr[9:8], ba};
      end

    • 若没有发送正确的命令(如 Read/Write),数据线将保持为 0V。

    6. 启用 DDR3 初始化流程

    • 重点:确保 DDR3 初始化序列被正确执行
      • 包括:

        • ZQ Calibration
        • DLL Reset
        • Mode Register Set (MRS)
      • 可参考厂商提供的 DDR3 IP 文档中的初始化流程图。


    三、修改后的测试平台示例(Verilog)

    module tb_ddr3;

      reg clk;
      reg rst_n;
      reg [15:0] addr;
      reg [1:0] ba;
      reg [3:0] cs_n;
      reg [3:0] ras_n;
      reg [3:0] cas_n;
      reg [3:0] we_n;
      reg [15:0] dq;
      reg [1:0] dqs;
      reg [1:0] dm;
      reg [1:0] ctl;

      // 时钟驱动
      initial begin
        clk = 0;
        forever #5 clk = ~clk;
      end

      // 复位
      initial begin
        rst_n = 0;
        #20 rst_n = 1;
      end

      // 地址和命令控制
      always @(posedge clk) begin
        if (rst_n) begin
          addr <= 16'h0000;
          ba <= 2'b00;
          cs_n <= 4'b1111;
          ras_n <= 4'b1111;
          cas_n <= 4'b1111;
          we_n <= 4'b1111;
        end
      end

      // 数据线初始化
      always @(posedge clk) begin
        if (rst_n) begin
          dq <= 16'h0000;
          dqs <= 2'b00;
          dm <= 2'b00;
        end
      end

      // 实例化 DDR3 接口
      ddr3_top uut (
        .clk(clk),
        .rst_n(rst_n),
        .addr(addr),
        .ba(ba),
        .cs_n(cs_n),
        .ras_n(ras_n),
        .cas_n(cas_n),
        .we_n(we_n),
        .dq(dq),
        .dqs(dqs),
        .dm(dm),
        .ctl(ctl)
      );

    endmodule


    四、总结

    | 问题 | 解决方案 | |------|----------| | DDR3 IP 未正确配置 | 重新检查并配置 IP 参数 | | 仿真模型缺失 | 确保 DDR3 模型已加载 | | 时钟未驱动 | 添加时钟驱动代码 | | 电源或 I/O 设置错误 | 检查 VDD 和 I/O 电压 | | Testbench 缺少控制信号 | 正确生成 CMD、ADDR、BA 等信号 | | 未初始化 DDR3 | 执行 ZQ Calibration 和 MRS 等初始化流程 |


    如果你能提供具体的 DDR3 IP 类型(如 Xilinx MIG、Altera QDR)、Speed 2000 的版本以及相关代码片段,我可以进一步帮助你定位具体问题。
