tsmc28nm仿真报错，疑似模型库问题，希望获得解决方法

Question

今天添加tsmc28nm工艺库中的tsmc28hpc+中的iPDK_CLN28HPC+_v1.0_2p2a_20150612，用 cadence virtuoso画原理图，检查+保存是正常的，但是DC仿真的时候报如下错误：

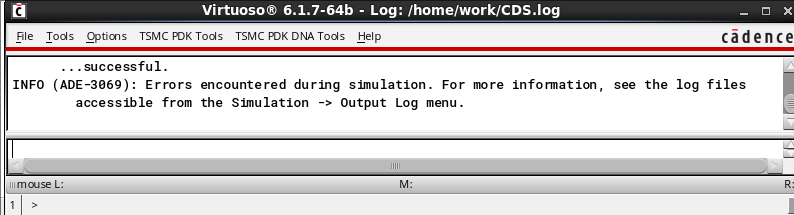

deepseek问了，可能是模型库的问题，然后一个一个试了，还是报错

Answer 1

一杯年华@编程空间帮您解答，本答案结合 ChatGPT4.0和DeepSeek整理

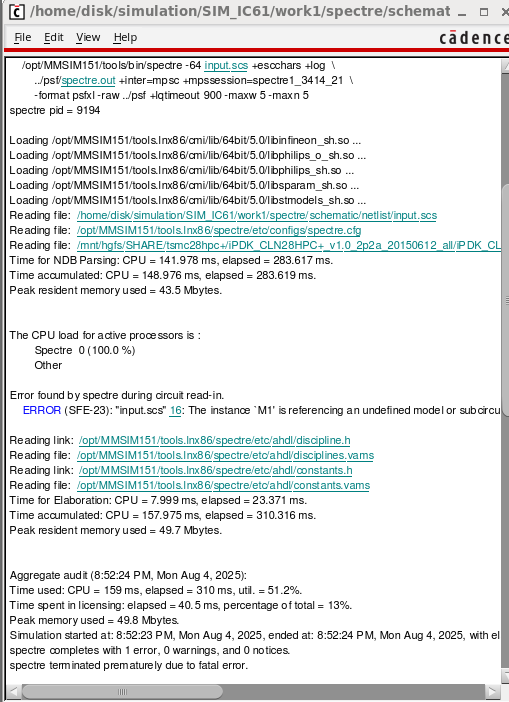

我曾经遇到过类似的问题，当时也是在使用特定工艺库进行仿真时出现了模型未定义的错误，和你现在遇到的“实例‘Mt’引用了未定义的模型或子电路”情况很像。结合你的报错信息和操作流程，我分析问题核心在于模型库没有被仿真器正确识别或加载，导致仿真时找不到对应的元件模型。

解决方案一：检查并修正模型库加载设置

这是最直接且常见的解决方向，因为报错明确指向“未定义的模型”，大概率是仿真器没有正确加载包含该模型的文件。
具体操作步骤：

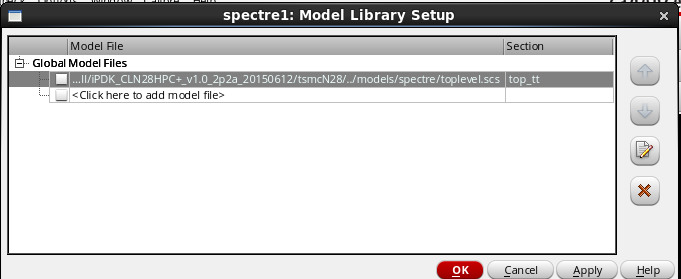

1. 打开仿真设置中的“Model Library Setup”（模型库设置）界面（你提供的截图中已有该界面）。
2. 确认“Global Model Files”中是否正确添加了工艺库的核心模型文件。从你的模型文件列表来看，toplevel_1d8.scs和toplevel_2d5.scs是顶层模型文件（通常包含模型的索引和引用关系），需要优先添加。
3. 检查模型文件对应的“Section”（章节）是否正确。比如顶层文件中可能包含top_tt（典型工艺角）等章节，需确保选中的章节与你的设计需求匹配（如温度、电压条件）。

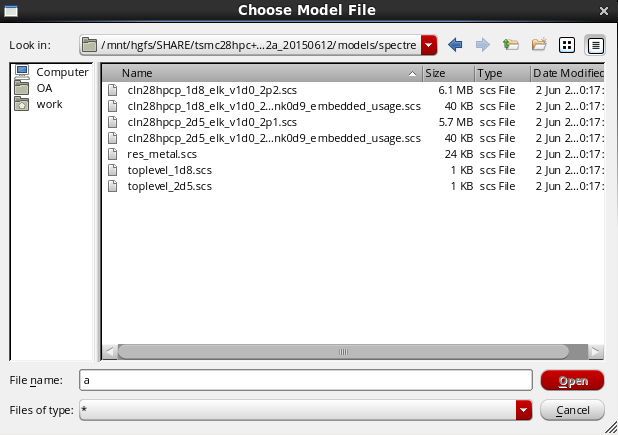

4. 验证模型文件路径是否有效。确认路径/mnt/hgfs/SHARE/tsmc28hpc+/.../models/spectre没有拼写错误，且文件确实存在（比如检查cin28hpcp_1d8_elk_v1d0_2p2.scs等底层模型文件是否完整）。

解决方案二：核对元件与模型的匹配性

如果模型库加载正确，可能是原理图中的元件引用了模型库中不存在的模型名称。
具体操作步骤：

1. 在Virtuoso中找到报错的“Mt”实例（可以通过报错信息中的位置定位到具体元件）。
2. 查看该元件的属性设置，记录其模型名称（比如晶体管的“model”参数）。
3. 打开已加载的模型文件（如cin28hpcp_1d8_elk_v1d0_2p2.scs），搜索记录的模型名称，确认模型库中是否存在该模型的定义。
4. 若模型名称不匹配，修改元件的模型参数为模型库中已有的名称（比如将“Mt”的模型名改为cin28hpcp系列中定义的名称）。

最优方案：优先选择解决方案一

相比之下，解决方案一更高效，因为你的问题中“原理图检查+保存正常”说明元件本身的绘制没有问题，更可能是仿真阶段模型库未加载导致的。
详细操作补充：

• 若之前只添加了iPDK_CLN28HPC+_v1.0_2p2a_20150612的顶层路径，可能遗漏了具体模型文件。建议在“Model Library Setup”中手动添加toplevel_1d8.scs（或根据设计选择1d8/2d5版本），并指定top_tt章节（典型工艺条件下的模型最常用）。
• 添加后点击“Apply”保存设置，重新运行仿真。若仍报错，可尝试同时加载底层模型文件（如cin28hpcp_1d8_elk_v1d0_2p2.scs），确保仿真器能读取到完整的模型定义。

以上方法应该能解决你的问题，我之前就是通过修正模型库加载路径和章节设置解决了类似报错。请楼主采纳，如有操作中遇到的细节问题，欢迎继续留言。
