Question

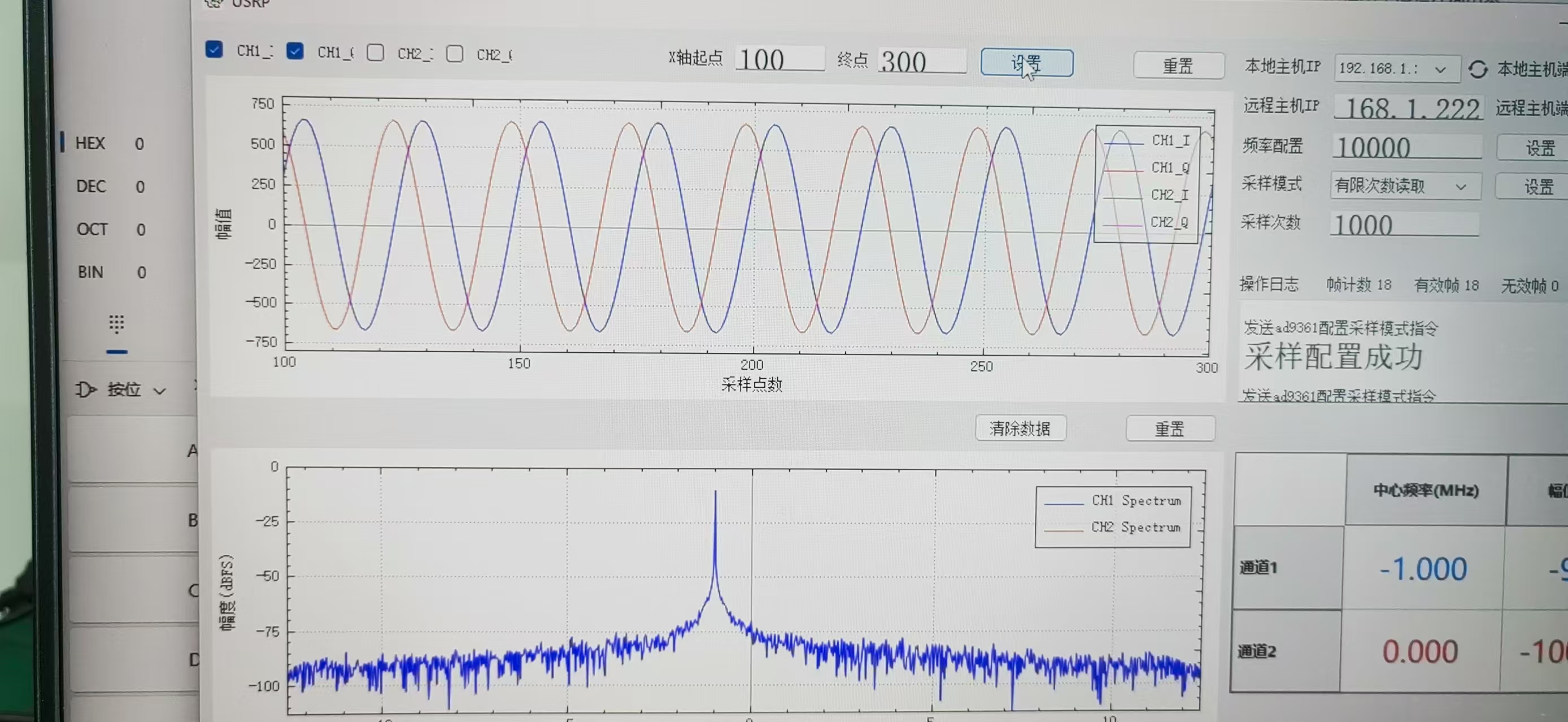

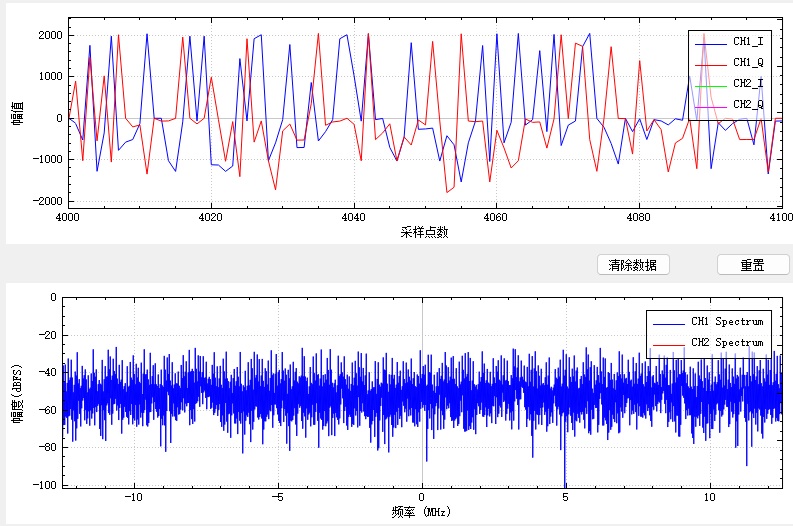

我的AD9361接收状态利用配置软件设置AGC模式时可以正常解析信号成分与FFT，但设置为MGC模式时就无法正常收到信号，请问是什么原因呢，

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

AD9361 是一款高性能的射频收发器芯片，广泛应用于软件定义无线电（SDR）系统中。在使用 AD9361 时，AGC（自动增益控制） 和 MGC（手动增益控制） 是两种不同的增益控制模式，它们在信号接收过程中起着关键作用。

你提到在设置为 AGC 模式 时可以正常解析信号和进行 FFT 分析，但在设置为 MGC 模式 时无法正常收到信号，这可能是由以下几个原因造成的：

---

✅ 可能的原因分析

1. 增益配置不当

• MGC 模式 下，增益是固定值，需要手动设置。
• 如果增益设置过低或过高，会导致信号过弱或饱和，从而无法正确接收。

重点：MGC 模式下必须合理设置增益值，否则信号可能无法被正确接收。

2. 输入信号电平不匹配

• 在 MGC 模式下，如果输入信号电平与所选增益不匹配，可能导致：
  • 信号太弱：无法被 ADC 正确采样；
  • 信号过强：导致 ADC 饱和，产生失真。

重点：确保输入信号电平在 AD9361 的动态范围内。

3. 未正确初始化 MGC 模式

• 有些 AD9361 的配置软件或驱动程序可能对 MGC 模式有特殊要求，比如需要先启用某些寄存器或关闭 AGC 功能。

重点：检查是否已正确启用 MGC 模式，并关闭 AGC 功能。

4. 寄存器配置错误

• AD9361 的增益控制涉及多个寄存器，如 RF_GAIN_CTRL、PGA_GAIN 等。
• 如果这些寄存器没有正确设置，可能导致 MGC 模式失效。

重点：确认所有相关寄存器都已正确配置。

---

✅ 解决方案步骤（有序列表）

1. 检查并设置合适的增益值

   • 在 MGC 模式下，手动设置增益值，例如：

     // 示例：设置 PGA 增益为 0 dB（具体数值根据硬件手册）
     ad9361_set_pga_gain(ad9361_dev, 0);


2. 验证输入信号电平

   • 使用示波器或频谱仪测量输入信号的幅度，确保其处于 AD9361 的推荐范围内（通常为 -10 dBm 到 +10 dBm）。

3. 确保 MGC 模式已正确启用

   • 查阅 AD9361 的数据手册或配置工具文档，确认如何切换到 MGC 模式。
   • 例如：

     // 示例：启用 MGC 模式（需参考具体 API 或寄存器）
     ad9361_set_gain_mode(ad9361_dev, AD9361_MGC_MODE);


4. 检查相关寄存器配置

   • 确认以下寄存器已正确设置：
     • RF_GAIN_CTRL
     • PGA_GAIN
     • RX_ATTEN
   • 可以使用调试工具（如 IIO Oscilloscope）查看当前寄存器值。

5. 禁用 AGC 功能

   • 在 MGC 模式下，AGC 应该被关闭，避免两者冲突。
   • 示例代码：

     // 禁用 AGC
     ad9361_disable_agc(ad9361_dev);


6. 测试不同增益设置

   • 尝试多种增益组合，找到最适合当前输入信号的配置。

---

✅ 参考代码片段（C语言）

// 初始化 AD9361
ad9361_init(&ad9361_dev);

// 设置 MGC 模式
ad9361_set_gain_mode(&ad9361_dev, AD9361_MGC_MODE);

// 设置 PGA 增益（示例：0 dB）
ad9361_set_pga_gain(&ad9361_dev, 0);

// 禁用 AGC
ad9361_disable_agc(&ad9361_dev);

// 开始接收数据
while (1) {
    ad9361_read_samples(&ad9361_dev, buffer, BUFFER_SIZE);
    process_fft(buffer, BUFFER_SIZE);
}

---

✅ 总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 无法接收信号 | 增益设置不当 | 手动调整增益至合适范围 | | 信号过弱/饱和 | 输入信号电平不匹配 | 测量并调整输入信号电平 | | MGC 模式未启用 | 寄存器配置错误 | 检查并正确设置 MGC 相关寄存器 | | AGC 与 MGC 冲突 | AGC 未关闭 | 确保 AGC 被禁用 |

---

如果你能提供具体的 AD9361 配置代码或使用的开发板型号，我可以进一步帮助你定位问题。希望以上内容对你有帮助！
