Substance Designer——关于距离节点的理解，各参数用途

Question

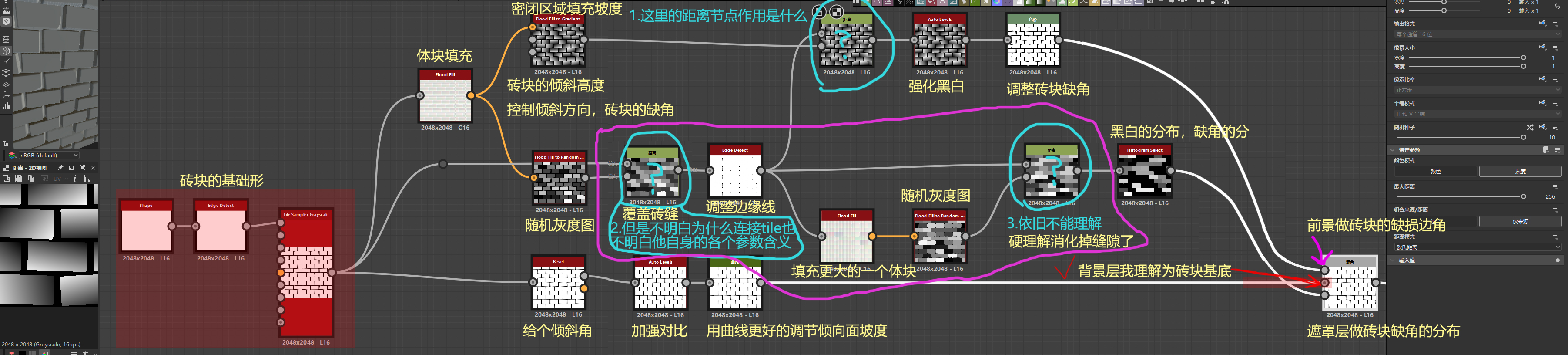

不是和理解这三个距离节点的作用，我觉得是我对这个节点的不理解。
看了一些对于距离节点的解释——
作用一：按照遮罩扩展原图片距离扩展；
作用二：打乱物体边缘形状（选择——仅来源图）
更加迷糊了。

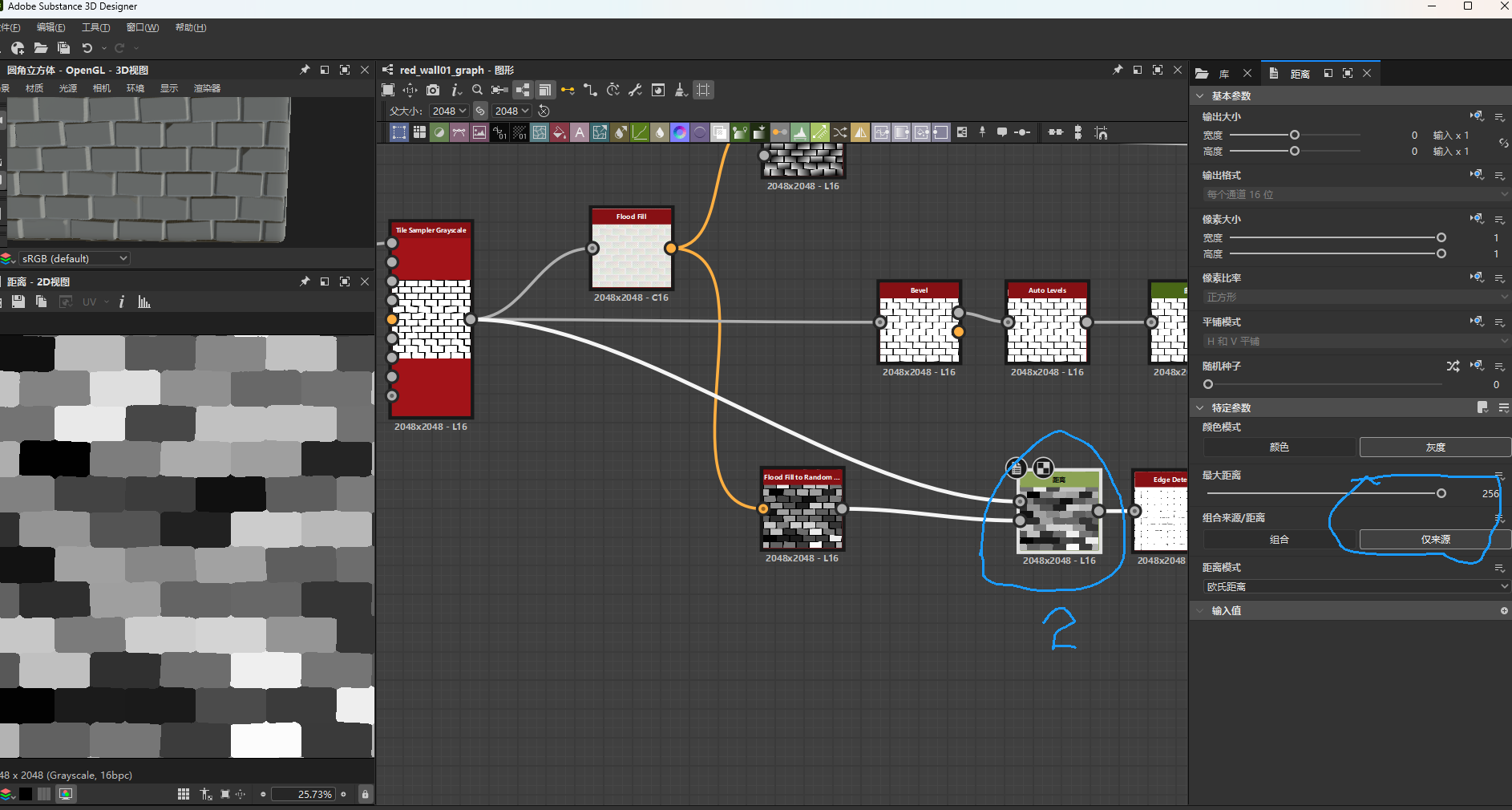

不理解2号距离节点，为什么他的遮罩来源要用tile，tile节点已经出现砖块自由旋转了，对于这里的距离节点参数【最大距离256；组合来源距离选仅来源】选择不是很理解

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的“距离节点（Distance Node）”在 Substance Designer 中是一个非常重要的节点，主要用于基于像素位置或遮罩信息生成距离图。它的核心作用是根据一个输入的遮罩（通常是黑白图像），计算每个像素到最近的“有效区域”的距离，并将这些距离值映射为灰度值输出。

下面我将从基本概念、参数用途、应用场景三个方面详细解释，帮助你更好地理解这个节点，特别是你提到的“2号距离节点”。

---

一、什么是距离节点？

1. 基本功能

• 距离节点的作用是：根据输入的遮罩图像，计算每个像素点到该遮罩中“白色区域”边缘的距离。
• 输出的是一个灰度图，其中越靠近遮罩边缘的像素，颜色越亮（值越大）；远离边缘的像素，颜色越暗（值越小）。

2. 两个主要模式

Substance Designer 中的“距离节点”有两个主要模式：

| 模式 | 名称 | 说明 | |------|------|------| | 1 | 仅来源图（Only Source） | 仅根据输入的遮罩（Source）计算距离，不考虑其他因素。 | | 2 | 组合来源距离（Combined Source Distance） | 结合输入的遮罩和另一个“距离图”来计算新的距离，常用于“扩展”或“打乱”形状。 |

---

二、距离节点的参数详解

下面是距离节点的主要参数及其用途：

1. 最大距离（Max Distance）

• 含义：表示计算距离的最大范围（单位：像素）。
• 作用：控制距离图的“影响范围”，数值越大，距离图越宽，边缘模糊程度越高。
• 示例：
  • 如果设置为 256，则只计算距离不超过 256 像素的点，超过的部分会被截断。

重点：最大距离决定了距离图的“扩散”程度，是控制边缘模糊的关键参数。

---

2. 遮罩来源（Mask Source）

• 选项：
  • Tile：使用当前节点的遮罩作为基础进行计算。
  • None：不使用遮罩，直接计算整个图像的距离。
  • Custom：可以指定另一个遮罩图层作为源。

重点：当选择“Tile”时，意味着使用当前节点的遮罩作为“原始形状”，然后根据它计算出距离图。

---

3. 组合来源距离（Combined Source Distance）

• 选项：
  • 仅来源（Only Source）：仅使用当前遮罩计算距离。
  • 组合来源（Combined Source）：结合当前遮罩与另一个“距离图”进行计算。

重点：当你选择“组合来源距离”并勾选“仅来源”，意味着只使用当前遮罩本身作为“原始形状”，不会引入其他距离图的影响。

---

三、为什么说“距离节点可以打乱物体边缘形状”？

这其实是 “组合来源距离”模式 的一个高级用法。

1. 正常情况（仅来源）

• 使用当前遮罩（如砖块图案）计算距离图。
• 得到的是一个规则的边缘距离图，用于做贴图的边缘效果。

2. 打乱边缘形状（组合来源）

• 当你将一个随机噪声图或其他形状的遮罩与原遮罩结合使用时，距离节点会根据两个遮罩的交集重新计算距离。
• 这会导致边缘变得不规则，仿佛“被打乱”了。

重点：通过组合多个遮罩，你可以实现更复杂的边缘变化，比如让砖块边缘看起来更自然、更有随机性。

---

四、关于你的问题：“为什么遮罩来源要用 Tile？”

1. Tile 节点的作用

• 在 Substance Designer 中，“Tile”节点通常用于重复纹理，比如砖块、地板等。
• 它允许你自由旋转、缩放、排列元素，从而生成更自然的贴图。

2. 为什么在距离节点中要使用 Tile 作为遮罩来源？

• 因为 Tile 节点提供了“形状”，而距离节点需要这个形状来计算距离。
• 例如：
  • 你有一个 Tile 节点，里面是多个砖块的排列。
  • 你希望根据这些砖块的边缘生成一个距离图，用来做磨损、划痕等效果。
  • 所以你需要把 Tile 节点连接到距离节点的“遮罩来源”上。

---

五、你提到的“2号距离节点”解析

1. 为什么使用“组合来源距离”？

• 当你使用“组合来源距离”时，距离节点会同时参考两个遮罩（一个是 Tile，另一个可能是另一个距离图）。
• 但如果你只选择了“仅来源”，那其实就只是使用 Tile 节点的遮罩来计算距离。

2. “最大距离 256”是什么意思？

• 表示距离图最多计算到 256 像素的范围。
• 如果你希望边缘更明显、更清晰，可以调低这个值；如果想让边缘更模糊、更自然，可以调高。

3. 总结：2号距离节点的作用

• 用途：根据 Tile 节点提供的形状，生成一个距离图，用于后续的材质处理（如磨损、凹凸、光照等）。
• 关键参数：
  • 最大距离：控制边缘的模糊程度。
  • 遮罩来源：选择 Tile 节点作为原始形状。
  • 组合来源距离：选择“仅来源”表示只使用 Tile 的遮罩。

---

六、实际应用示例（代码/流程）

1. 创建一个简单的距离节点流程

Tile Node (砖块图案)
    ↓
Distance Node (类型：组合来源距离)
    ↓
Output (距离图)

2. 参数设置建议

| 参数 | 建议值 | 说明 | |------|--------|------| | Max Distance | 256 | 控制边缘模糊程度 | | Mask Source | Tile | 使用 Tile 节点作为遮罩 | | Combined Source Distance | Only Source | 仅使用 Tile 的遮罩 |

---

七、总结

| 项目 | 内容 | |------|------| | 距离节点的作用 | 根据遮罩计算每个像素到边缘的距离，输出灰度图 | | 最大距离（Max Distance） | 控制距离图的“扩散”范围 | | 遮罩来源（Mask Source） | 选择 Tile 节点作为原始形状 | | 组合来源距离（Combined Source Distance） | 可以结合多个遮罩，实现边缘变形 | | 2号距离节点 | 用于根据 Tile 的形状生成距离图，常用于材质细节处理 |

---

如果你有具体的节点图或配置，我可以进一步帮你分析具体流程。希望以上内容能帮你理清思路！
