永磁同步电机ansy仿真负载转矩为0是什么原因、

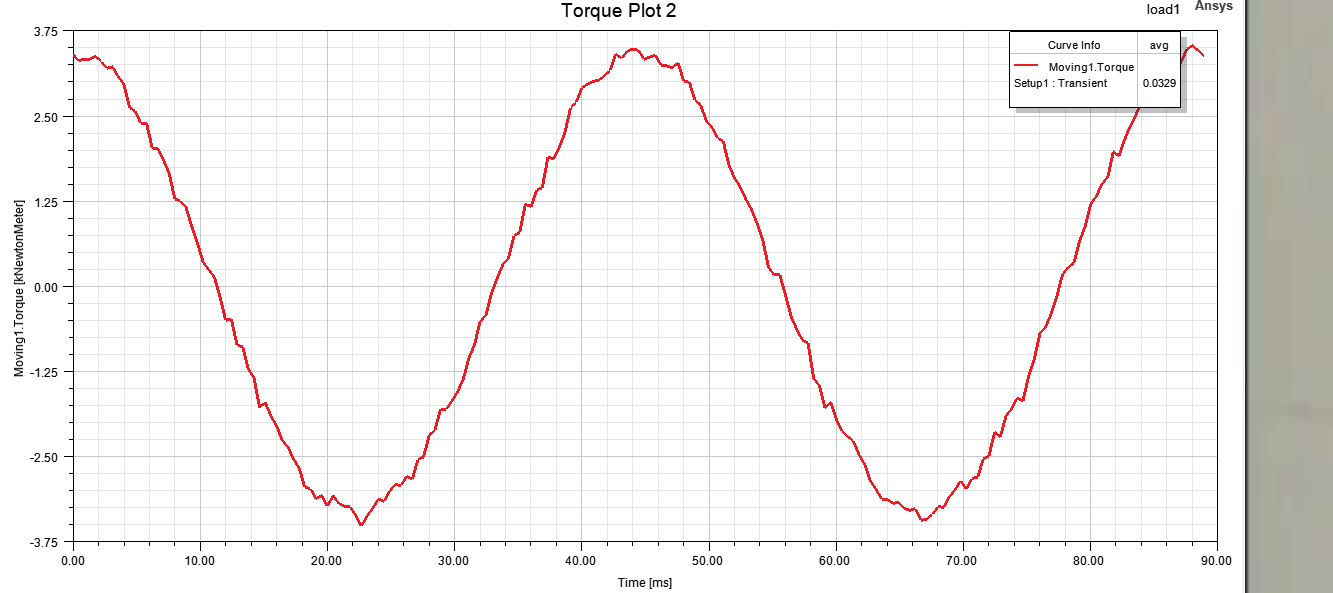

ansy表贴上永磁同步电机负载分析时,负载转矩正负交替变化,平均值为0,已经试过bc两相互换位置的方法,但是还没有解决。这是什么原因、


  • 写回答

4条回答 默认 最新

  • 檀越@新空间 2025-08-27 15:24
    关注

    下午好🌅🌅🌅
    本答案参考通义千问

    在使用 ANSYS Maxwell永磁同步电机(PMSM) 进行仿真时,如果发现负载转矩为0,或者负载转矩正负交替变化、平均值为0,这可能是由以下几个主要原因造成的。以下将详细分析原因,并提供解决方案。


    一、可能的原因分析

    1. 定子绕组连接方式错误

    • 问题描述:如果定子绕组的连接方式不正确(如星形/三角形接法错误),可能导致电流分布不对称,从而影响电磁力的产生。
    • 重点原因:定子绕组的相位顺序或连接方式错误,会导致磁场不对称,无法形成稳定的旋转磁场。

    2. 电流激励设置错误

    • 问题描述:如果输入的电流波形(如三相交流电流)不是对称的,或者相位角设置不正确,会导致电磁力不平衡。
    • 重点原因:电流的幅值、频率、相位设置不当,会影响电机的输出转矩。

    3. 转子初始位置不正确

    • 问题描述:如果转子的初始位置没有对准电机的基准位置(如dq轴对齐),可能会导致转矩波动甚至为零。
    • 重点原因:转子初始角度与定子磁场不对齐,导致无法产生有效转矩。

    4. 负载模型设置不当

    • 问题描述:如果在仿真中设置了错误的负载模型(如机械负载、惯性等参数设置错误),也可能导致转矩显示为0。
    • 重点原因:负载模型未正确配置,导致系统无法正常响应。

    5. 有限元网格划分不合理

    • 问题描述:如果网格划分不够精细或存在缺陷,可能导致求解器计算结果不准确。
    • 重点原因:网格质量差会影响磁场和转矩的计算精度。

    6. 材料属性设置错误

    • 问题描述:如果定子铁芯、转子磁钢或其他材料的磁导率、磁滞等参数设置错误,也会影响转矩的生成。
    • 重点原因:材料属性错误会直接影响电磁场分布,进而影响转矩。

    二、解决方案(有序列表)

    1. 检查定子绕组连接方式

      • 确认是否采用正确的星形或三角形接法。
      • 检查每相绕组的匝数是否一致。
      • 确保三相绕组的相位顺序正确(A-B-C)。
    2. 验证电流激励设置

      • 检查输入的电流波形是否为对称三相正弦波。
      • 确认电流幅值、频率、相位角是否符合电机额定参数。
      • 如果是PWM控制,需确保占空比和开关频率合理。
    3. 调整转子初始位置

      • 在ANSYS Maxwell中,确认转子的初始角度是否与定子磁场对齐。
      • 可以通过“Initial Position”选项手动设置转子起始角度。
      • 建议将转子初始位置设为0°(即d轴与定子A相轴对齐)。
    4. 检查负载模型配置

      • 确认是否在仿真中设置了合理的负载(如机械负载、惯性等)。
      • 如果是空载仿真,应确保没有额外的负载干扰。
      • 如果是带负载仿真,需确认负载参数是否合理。
    5. 优化网格划分

      • 使用ANSYS Maxwell的自动网格划分功能,确保关键区域(如气隙、槽口)网格足够精细。
      • 检查是否有网格畸变或过密/过疏区域。
      • 可以尝试提高网格密度,看是否改善转矩结果。
    6. 核对材料属性

      • 检查定子铁芯、转子磁钢等材料的磁导率、饱和特性是否正确。
      • 如果使用的是用户自定义材料,需确认其参数是否符合实际。
      • 可参考电机制造商提供的材料数据进行设置。

    三、代码示例(如果涉及脚本)

    如果你在ANSYS Maxwell中使用脚本(如Python脚本控制仿真),可以检查如下代码片段:

    # 示例:设置三相电流激励
    model = ansys.maxwell.Model()
    model.set_current("PhaseA", amplitude=10, frequency=50, phase=0)
    model.set_current("PhaseB", amplitude=10, frequency=50, phase=120)
    model.set_current("PhaseC", amplitude=10, frequency=50, phase=240)

    # 设置转子初始位置
    model.set_rotor_initial_angle(0)  # 设置为0度对齐

    # 启动仿真
    model.run_simulation()


    注意:以上代码仅为示意,具体语法取决于你使用的ANSYS版本及脚本接口。


    四、总结

    | 问题 | 解决方案 | |------|----------| | 定子绕组连接错误 | 检查并修正绕组连接方式 | | 电流激励设置错误 | 验证电流波形、幅值、相位 | | 转子初始位置错误 | 设置正确的初始角度 | | 负载模型错误 | 检查并调整负载参数 | | 网格划分不合理 | 优化网格质量 | | 材料属性错误 | 核对并修正材料参数 |


    如果你能提供具体的仿真模型或报错信息,我可以进一步帮助你定位问题。希望这些信息对你有帮助!
