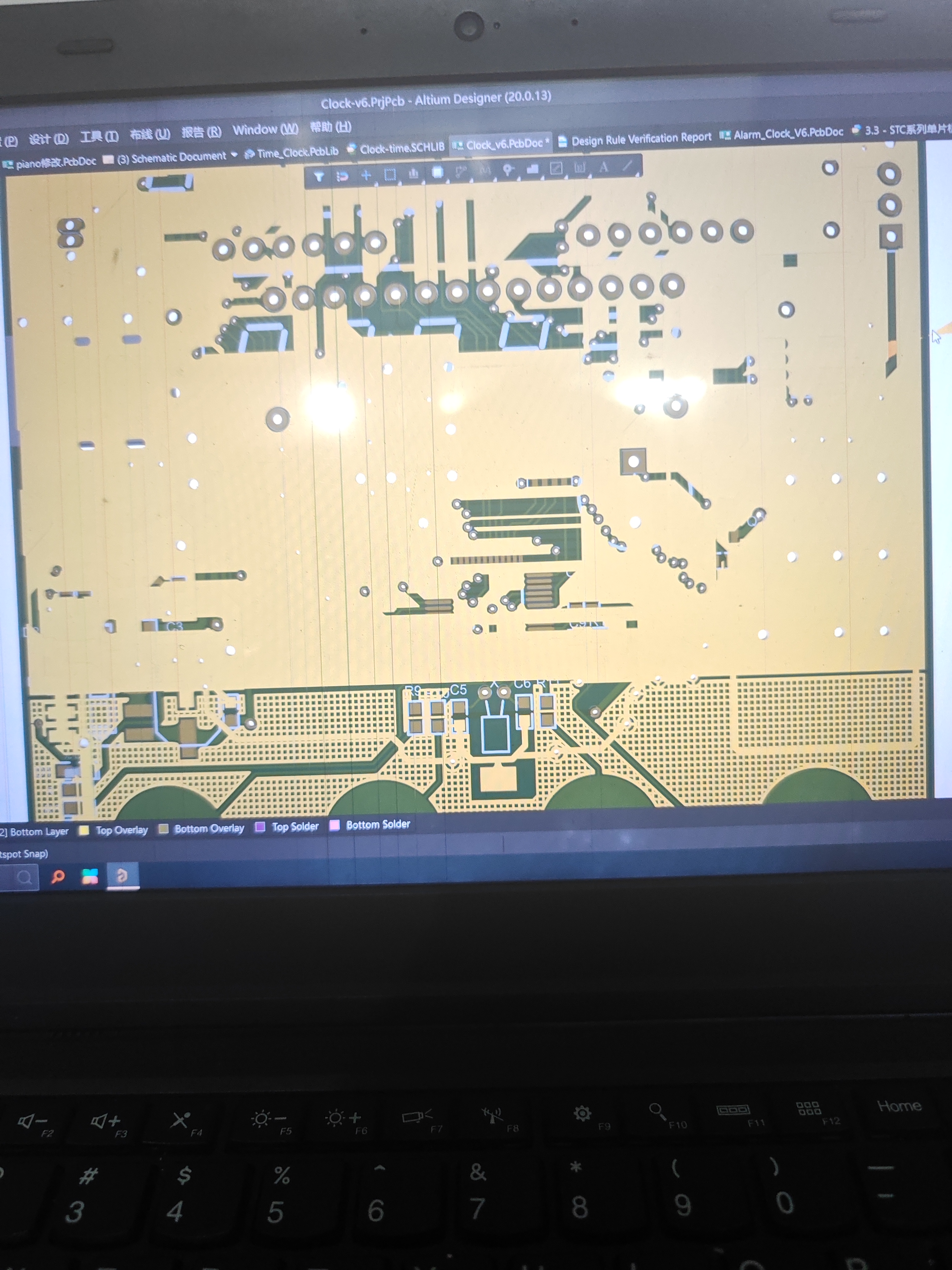

AD铺铜怎么全铺完了，是哪里需要设置吗？

Question

![img](https://i-blog.csdnimg

.cn/ask/74b68b599cb242ba9dc85c098c5b0455.jpeg "#left")

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用Altium Designer（AD）进行PCB设计时，铺铜（Polygon Pour） 是一个非常常见的操作。如果你发现铺铜“全铺完了”，也就是说整个PCB板上都被铜填充了，这可能是由于以下原因导致的：

---

✅ 问题原因分析

1. 铺铜区域未正确设置边界（Outline）

   • 如果你没有正确绘制铺铜的边界（即Polygon的轮廓），系统可能会将整个PCB板作为铺铜区域。

2. 铺铜属性设置错误

   • 铺铜的Net属性可能被错误地设置为某个信号（如GND），而该信号连接到所有网络，导致铺铜覆盖整个板。

3. 铺铜未与焊盘/网络连接

   • 如果铺铜没有正确连接到任何网络或焊盘，系统可能默认将其视为“空铺”并自动扩展到整个板。

4. 铺铜规则设置不当

   • 在Rules中，如果铺铜的最小间距、安全间距等设置不合理，也可能导致铺铜扩展异常。

---

✅ 解决方法（详细步骤）

1. 检查铺铜的边界（Outline）

• 打开PCB编辑器，选择你的铺铜对象（Polygon Pour）。
• 检查其边界是否正确，应只覆盖你想要铺铜的区域。
• 如果边界不正确，可以右键点击铺铜 → Edit Polygon → 使用Add工具重新绘制边界。

注意： 确保边界闭合且无重叠或断点。

---

2. 检查铺铜的网络（Net）设置

• 右键点击铺铜 → Properties。
• 查看Net字段是否设置了正确的网络（如GND）。
• 如果是空的，说明铺铜未连接到任何网络，此时系统可能自动扩展到整个板。

建议： 设置正确的网络，并确保该网络与其他元件有连接。

---

3. 确认铺铜与焊盘/网络的连接

• 在铺铜属性中，查看Connect to选项：
  • 选择All same net（连接到相同网络的所有焊盘）
  • 或手动选择需要连接的焊盘

如果未设置连接方式，铺铜可能不会有效铺铜，甚至会自动扩展到整个板。

---

4. 检查铺铜规则（Rules）

• 进入Design → Rules。
• 检查以下规则：
  • Clearance（间距规则）：确保铺铜与其它线/焊盘的距离合理。
  • Polygon Pour：检查是否设置了合理的Minimum Width和Clearance。

错误的规则可能导致铺铜无法正常铺铜，或者扩展到整个板。

---

5. 重新生成铺铜（Re-pour）

• 选中铺铜对象 → 右键 → Repour。
• 或者进入Tools → Polygon Pour → Repour All。

这一步非常重要，因为铺铜可能因布局变化而失效。

---

✅ 示例代码（Altium脚本）

如果你使用Altium的Scripting功能（如VBA或Python插件），可以写一段简单的脚本来检查铺铜状态：

Sub CheckPolygonPour()
    Dim doc As Document
    Set doc = ActiveDocument

    If doc Is Nothing Then
        MsgBox "No document open."
        Exit Sub
    End If

    Dim pcbDoc As PCBDocument
    Set pcbDoc = doc

    Dim obj As Object
    For Each obj In pcbDoc.Objects
        If TypeName(obj) = "PolygonPour" Then
            Dim pour As PolygonPour
            Set pour = obj

            Debug.Print "Polygon Pour Name: " & pour.Name
            Debug.Print "Net: " & pour.Net.Name
            Debug.Print "Outline Count: " & pour.Outline.Count
        End If
    Next
End Sub

运行这段代码可以帮助你快速定位铺铜对象及其属性。

---

✅ 总结

| 问题 | 解决方案 | |------|----------| | 铺铜边界不正确 | 重新绘制铺铜边界 | | 铺铜网络设置错误 | 设置正确的网络 | | 未连接焊盘 | 设置Connect to选项 | | 规则设置不当 | 检查并调整铺铜规则 | | 铺铜未更新 | 使用Repour重新生成 |

---

如果你能提供具体的PCB文件或截图，我可以更精准地帮助你定位问题。希望以上内容对你有所帮助！
