comsol导入零件样子与案例库中导入的不同

Question

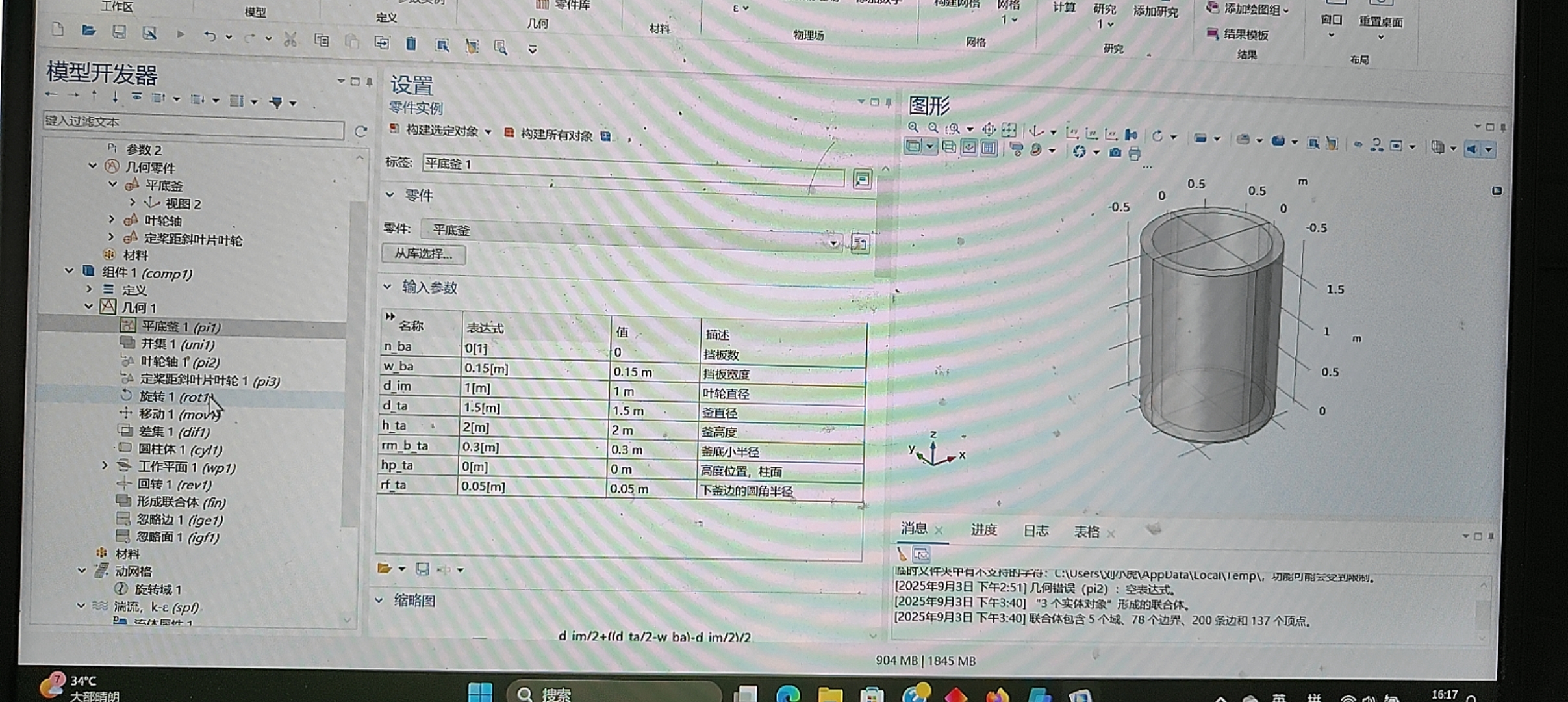

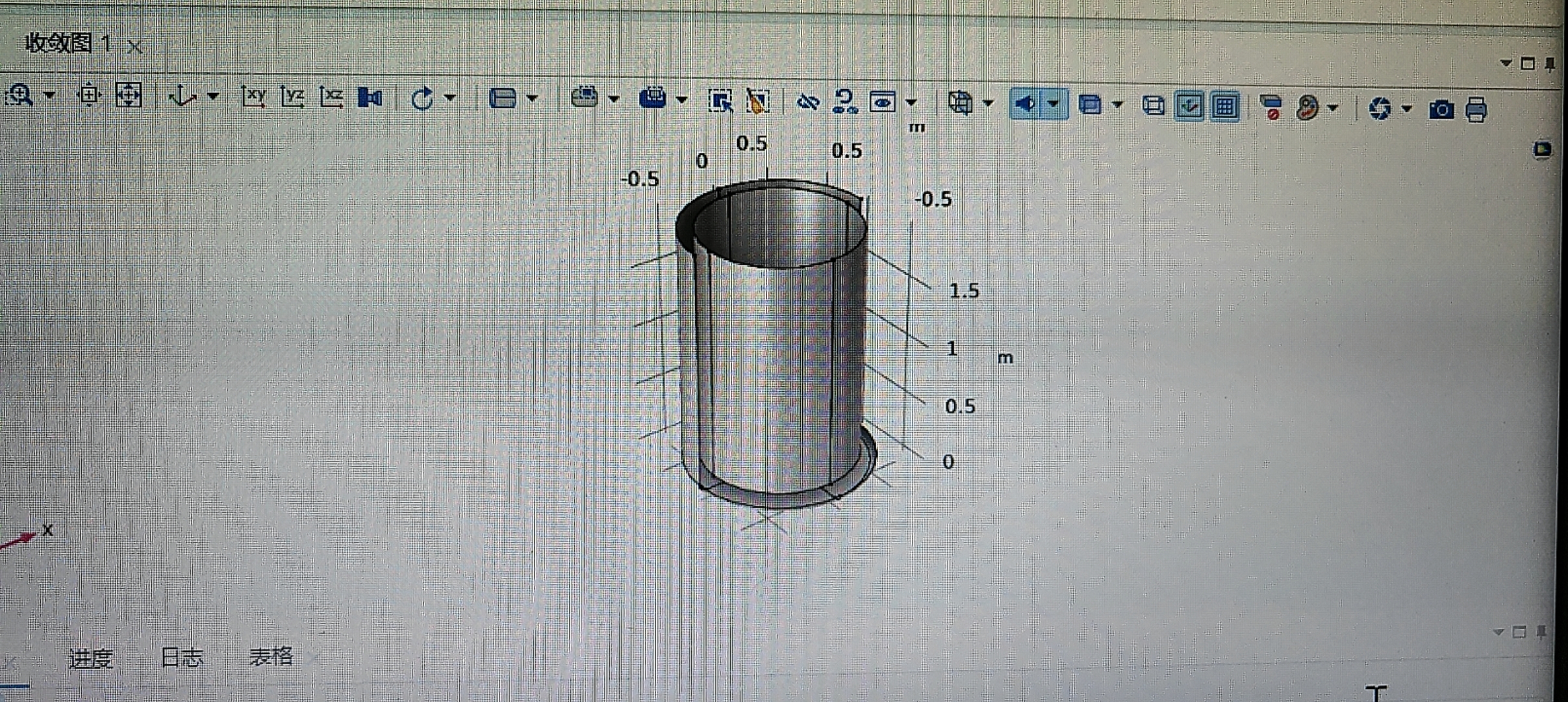

第一个图是我自己导入的，后面那个是案例库导入的，从零件库里面导出来的零件，与案例中不同，看着设置都是一样的

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到在使用 COMSOL Multiphysics 时，从零件库导入的零件与案例库中导入的零件显示不同，尽管你的设置看起来一致。这种情况可能由多种原因引起，以下是一些常见原因及详细解决方案：

---

一、可能的原因分析

1. 几何体版本不一致

   • 零件库中的模型可能基于旧版本的几何定义（如尺寸、参数等），而你手动导入时可能使用了不同的参数或比例。
   • 重点：检查零件库中的几何定义是否与你导入的几何一致。

2. 单位系统不一致

   • 如果你在导入时没有正确设置单位（例如长度单位是米还是毫米），可能导致几何缩放不一致。
   • 重点：确保导入的几何与案例库使用的单位系统完全一致。

3. 坐标系或位置偏移

   • 导入的几何可能被放置在不同的位置，导致视觉上看起来“不同”。
   • 重点：检查几何的原点和位置是否与案例库一致。

4. 网格划分设置不同

   • 虽然几何相同，但网格划分方式不同会导致可视化效果差异。
   • 重点：对比案例库中的网格设置，包括网格大小、类型等。

5. 显示设置不同

   • 可能是视图角度、透明度、颜色等显示设置不同，导致外观差异。
   • 重点：检查显示选项，如“显示风格”、“透明度”等。

---

二、解决方案步骤

1. 检查并同步单位设置

   • 打开 Model Builder > Definitions > Units，确认单位系统（如 [m]、[mm]）与案例库一致。
   • 如果单位不同，请修改为一致的单位。

2. 验证几何参数

   • 在 Geometry > Model 1 > Part 1 > Geometry 中，查看几何体的参数（如长度、半径等）。
   • 确保你导入的几何与案例库中的参数一致。

3. 对齐几何位置

   • 使用 Transform > Translate/Rotate 工具，将几何移动到与案例库相同的原点位置。
   • 重点：确保几何中心与案例库一致。

4. 检查网格设置

   • 进入 Mesh > Mesh 1 > Settings，比较网格大小、类型（如自由三角形、结构化网格等）。
   • 建议：复制案例库中的网格设置，应用到你的模型中。

5. 调整显示设置

   • 在 Plot Group > 3D Plot Group > Surface 中，检查：
     • 显示风格（实心、线框、透明等）
     • 颜色映射
     • 视角（旋转、缩放等）
   • 重点：确保显示设置与案例库一致。

6. 导出并比较几何文件

   • 将案例库中的几何导出为 .stp 或 .iges 文件，再与你导入的文件进行对比。
   • 重点：使用第三方软件（如 FreeCAD）打开文件，检查几何是否一致。

---

三、代码示例（可选）

如果你是通过 LiveLink for MATLAB 或 COMSOL API 导入几何，可以参考以下代码片段确保单位和参数一致：

% 设置单位
model = mphopen('your_model.mph');
mphset(model, 'unit', 'm'); % 设置单位为米

% 设置几何参数
mphset(model, 'param', 'L', 1); % 设置长度 L=1m
mphset(model, 'param', 'R', 0.5); % 设置半径 R=0.5m

% 重新生成几何
mphsolve(model);

注意： 如果你是通过图形界面导入几何，这部分代码仅作为参考。

---

四、总结

| 原因 | 解决方案 | |------|----------| | 几何参数不一致 | 检查并同步参数 | | 单位系统错误 | 确保单位一致 | | 几何位置偏移 | 对齐几何原点 | | 网格设置不同 | 复制案例库的网格设置 | | 显示设置差异 | 调整显示选项 |

---

最终建议：

• 优先检查单位和几何参数，这是最常出现的问题。
• 使用案例库中的几何文件，直接导入而不是手动创建。
• 如有必要，导出案例库中的几何文件，用于比对和调试。

如果你愿意提供具体的截图或模型文件，我可以进一步帮你分析具体问题所在。
