在Substance Painter中，烘焙后出现色块，这种要怎么解决？

Question

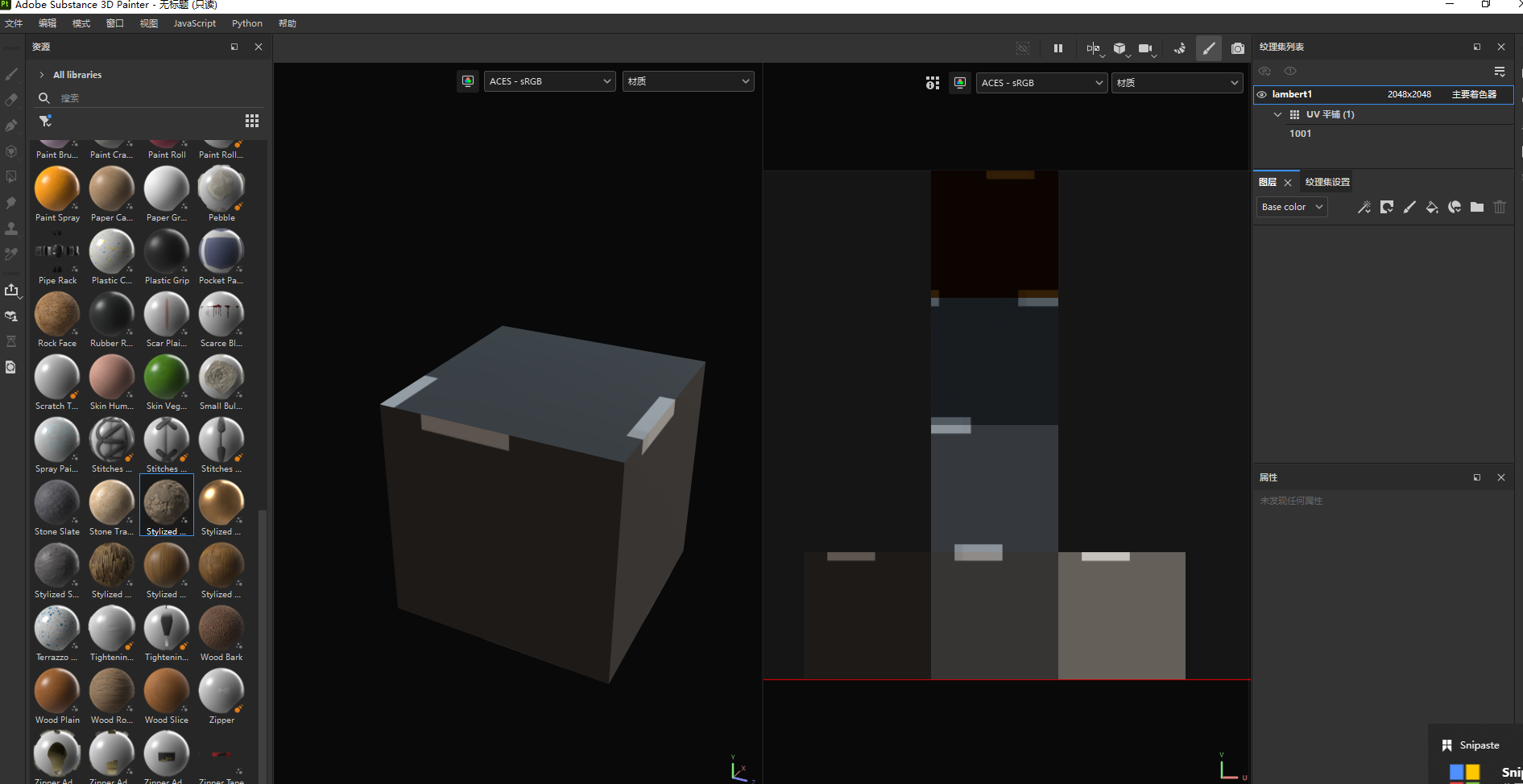

使用的是maya默认导出的正方体，项目设置和烘焙设置都是默认的，烘焙出来会出现色块，求祝各位们帮忙解决

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 Substance Painter 进行烘焙时，如果出现色块（Color Blobs）或颜色不均匀的现象，这通常与以下几个因素有关：

---

一、可能的原因分析

1. 模型法线方向不一致（法线错误）

   • 如果模型的法线方向不统一，会导致光照计算错误，从而产生色块。

2. UV 缝合问题

   • UV 分布不合理，导致烘焙时某些区域没有正确映射，造成颜色失真。

3. 烘焙设置不当

   • 如 Distance、Resolution、Sampling 等参数设置不合适。

4. 模型几何问题

   • 模型有重叠面、非流形面、面片不闭合等，影响烘焙结果。

5. 材质/贴图问题

   • 如果使用了自定义材质或贴图，可能导致烘焙时颜色混合异常。

---

二、解决方法（详细步骤）

1. 检查并修复模型法线

• 在 Maya 中：

  • 选择模型 → 右键 → Mesh Display → Show Normals
  • 观察法线方向是否一致
  • 使用 Normals > Recalculate Normals 或 Normals > Flip Normals 来修正

• 在 Substance Painter 中：

  • 在 Bake 窗口中，勾选 Flip Normals 选项，尝试翻转法线方向

重点：确保模型法线方向一致是解决色块的第一步。

2. 检查并优化 UV 布局

• 在 Maya 中：

  • 使用 UV Editor 检查 UV 分布是否合理
  • 避免 UV 重叠或拉伸
  • 使用 UV > Relax 或 UV > Unfold 优化 UV

• 在 Substance Painter 中：

  • 打开 UV Layout 查看 UV 映射情况
  • 如果发现 UV 有断裂或错位，需回到建模软件重新导出

UV 布局不合理是导致色块的主要原因之一，务必仔细检查。

3. 调整烘焙设置

• 在 Substance Painter 的 Bake 窗口中：
  • Distance（距离）：默认值为 0.01，可适当调大（如 0.05）
  • Resolution（分辨率）：建议设为 2048 或更高
  • Sampling（采样）：选择 High 或 Ultra High
  • Output Format：选择 TGA 或 PNG 格式
  • Use Mipmaps：关闭以避免模糊

合理的烘焙参数可以显著改善烘焙质量。

4. 检查模型几何问题

• 在 Maya 中：
  • 使用 Mesh > Cleanup 工具检查是否有：
    • 重叠面（Overlapping Faces）
    • 非流形边（Non-Manifold Edges）
    • 零面积面（Zero Area Faces）
  • 修复这些问题后重新导出

模型几何问题会直接导致烘焙失败或色块现象。

5. 尝试更换烘焙类型

• 在 Substance Painter 中：
  • 尝试使用不同的 Bake Type，如：
    • Ambient Occlusion
    • Curvature
    • Normal Map
  • 如果某个类型正常，可能是其他类型的设置有问题

不同类型的烘焙可能会产生不同的效果，尝试多种类型有助于排查问题。

---

三、示例代码（Maya 导出脚本）

如果你是通过脚本导出模型，可以参考以下代码来确保导出的模型是干净的：

import maya.cmds as cmds

# 清理模型
cmds.polyCleanup(1, 1, 1, 1, 1, 1, 1)

# 导出为 OBJ 格式
cmds.file('path/to/your/model.obj', exportSelected=True, type='OBJexport', force=True)

使用脚本导出时，务必在导出前清理模型，避免因几何问题导致烘焙失败。

---

四、总结

| 问题 | 解决方案 | |------|----------| | 法线方向不一致 | 修复法线，或在 Substance Painter 中翻转法线 | | UV 布局不合理 | 优化 UV，避免重叠和拉伸 | | 烘焙设置不当 | 调整 Distance、Resolution、Sampling 等参数 | | 模型几何问题 | 使用 Cleanup 工具修复模型 | | 材质/贴图问题 | 检查材质设置，尝试更换烘焙类型 |

---

如果你愿意提供具体的模型文件或截图，我可以进一步帮你定位问题所在。希望这些方法能帮助你解决色块问题！
