关于#Multisim#的问题，如何解决？(关键词-控制系统)

Question

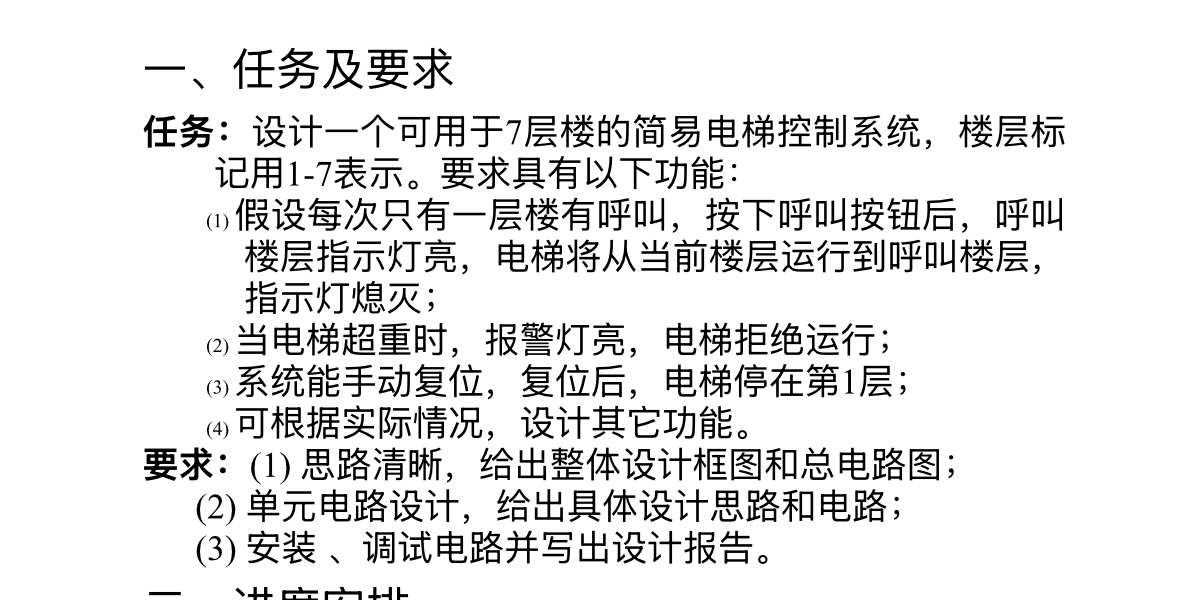

要求如上，不知道该怎么设计7层的简易电梯控制系统，不懂该怎么做

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

关于7层简易电梯控制系统的设计，这是一个典型的数字逻辑与控制系统设计问题，涉及状态机、输入输出控制、优先级处理等。以下将从系统设计思路、关键模块划分、实现步骤等方面进行详细解答，并提供一个简化的Multisim仿真方案。

---

一、系统设计思路

1. 系统功能需求分析

• 电梯有7层（1~7层），可以向上或向下运行。
• 每一层设有上下按钮（即“上行”和“下行”请求）。
• 电梯内部设有楼层选择按钮（1~7层）。
• 电梯应能响应最近的请求，并按顺序执行。
• 需要避免同时上下运行的情况，防止冲突。
• 电梯需要有停止、启动、门开关、楼层显示等功能。

2. 控制系统结构

• 输入部分：楼层按钮、方向按钮、楼层传感器。
• 控制部分：状态机控制器、优先级判断模块、运动控制逻辑。
• 输出部分：电机驱动、指示灯、楼层显示、门控制。

---

二、关键模块划分

| 模块名称 | 功能说明 | |----------|-----------| | 状态机控制器 | 管理电梯当前状态（停、上升、下降） | | 请求队列管理器 | 存储并排序所有请求（包括内外部请求） | | 方向判断模块 | 根据当前楼层和请求决定电梯运行方向 | | 运动控制模块 | 控制电梯上下移动，记录当前楼层 | | 楼层显示模块 | 显示当前所在楼层 | | 门控制模块 | 控制电梯门的开关 |

---

三、实现步骤（基于Multisim）

1. 设计电梯状态机

使用D触发器和组合逻辑构建状态机，定义如下状态：

• S0: 停止
• S1: 上升
• S2: 下降

状态转移表（简化版）：

| 当前状态 | 输入条件（请求） | 下一状态 | |----------|------------------|----------| | S0 | 上行请求 | S1 | | S0 | 下行请求 | S2 | | S1 | 无请求 | S0 | | S1 | 有更高楼层请求 | S1 | | S2 | 无请求 | S0 | | S2 | 有更低楼层请求 | S2 |

重点：状态机是电梯控制系统的核心，决定了电梯的行为逻辑。

---

2. 请求队列管理器

使用寄存器和比较器来存储和比较楼层请求。

• 外部请求：每层设置一个按钮（例如，L1、L2...L7）
• 内部请求：电梯内设楼层按钮（如：F1~F7）

重点：请求队列管理器必须能够判断哪个请求是最优先的。

---

3. 运动控制逻辑

使用计数器来表示当前楼层（0~6，对应1~7层）。

• 向上时，计数器加1；
• 向下时，计数器减1；
• 到达目标楼层后，触发门控信号。

重点：运动控制逻辑必须确保电梯只在目标楼层停止。

---

4. 层楼显示模块

使用七段数码管显示当前楼层，可使用BCD到七段译码器（如74LS48）。

重点：楼层显示是用户交互的重要部分，必须准确无误。

---

四、Multisim仿真设计示例（简化版）

1. 所需元件清单

• D触发器（74LS74）
• 74LS151（多路复用器，用于选择请求）
• 74LS191（同步计数器，用于楼层计数）
• 74LS48（BCD到七段译码器）
• 7段数码管（共阴极）
• 开关（模拟按钮）
• LED（指示电梯方向）

---

2. 简化代码逻辑（伪代码）

// 定义变量
current_floor = 0; // 0~6 表示1~7层
direction = 0;     // 0: 停止, 1: 上升, 2: 下降
request_queue = [0, 0, 0, 0, 0, 0, 0]; // 每层请求标志位

// 主循环
while (true) {
    if (direction == 0) {
        // 查找最近的请求
        for (int i = 0; i < 7; i++) {
            if (request_queue[i] > 0) {
                if (i > current_floor) {
                    direction = 1; // 上升
                } else if (i < current_floor) {
                    direction = 2; // 下降
                }
                break;
            }
        }
    }

    if (direction == 1) {
        current_floor++;
        if (current_floor >= 7) {
            direction = 0;
        }
    } else if (direction == 2) {
        current_floor--;
        if (current_floor <= -1) {
            direction = 0;
        }
    }

    // 更新显示
    display(current_floor + 1);
}

重点：伪代码是理解系统逻辑的基础，实际在Multisim中通过电路实现。

---

五、Multisim仿真图建议（简略）

1. 输入部分：

   • 使用开关模拟楼层按钮（外部请求）。
   • 使用拨码开关模拟内部楼层选择。

2. 控制部分：

   • 使用逻辑门和触发器构成状态机。
   • 使用比较器判断当前楼层是否到达目标。

3. 输出部分：

   • 使用数码管显示当前楼层。
   • 使用LED指示电梯方向（红绿灯）。

---

六、常见问题与调试技巧

| 问题 | 解决方法 | |------|----------| | 电梯无法启动 | 检查电源、复位信号、状态机初始状态 | | 显示错误 | 检查数码管连接、BCD译码器 | | 请求未被识别 | 检查按钮接线、逻辑门输入是否正确 | | 方向错误 | 检查比较器逻辑、状态机转移条件 |

---

七、总结

设计一个7层简易电梯控制系统，核心在于：

1. 状态机设计（电梯行为控制）
2. 请求队列管理（响应优先级）
3. 运动控制逻辑（楼层移动）
4. 显示与反馈机制（用户交互）

重点：状态机是整个系统的核心，其他模块围绕其运行。

如果你希望我为你提供一个完整的Multisim仿真文件或者更详细的电路图设计，请告诉我你使用的版本（如Multisim 14.0/14.2等），我可以进一步帮助你生成具体配置。
