四轴机械臂手眼标定 求指导

Question

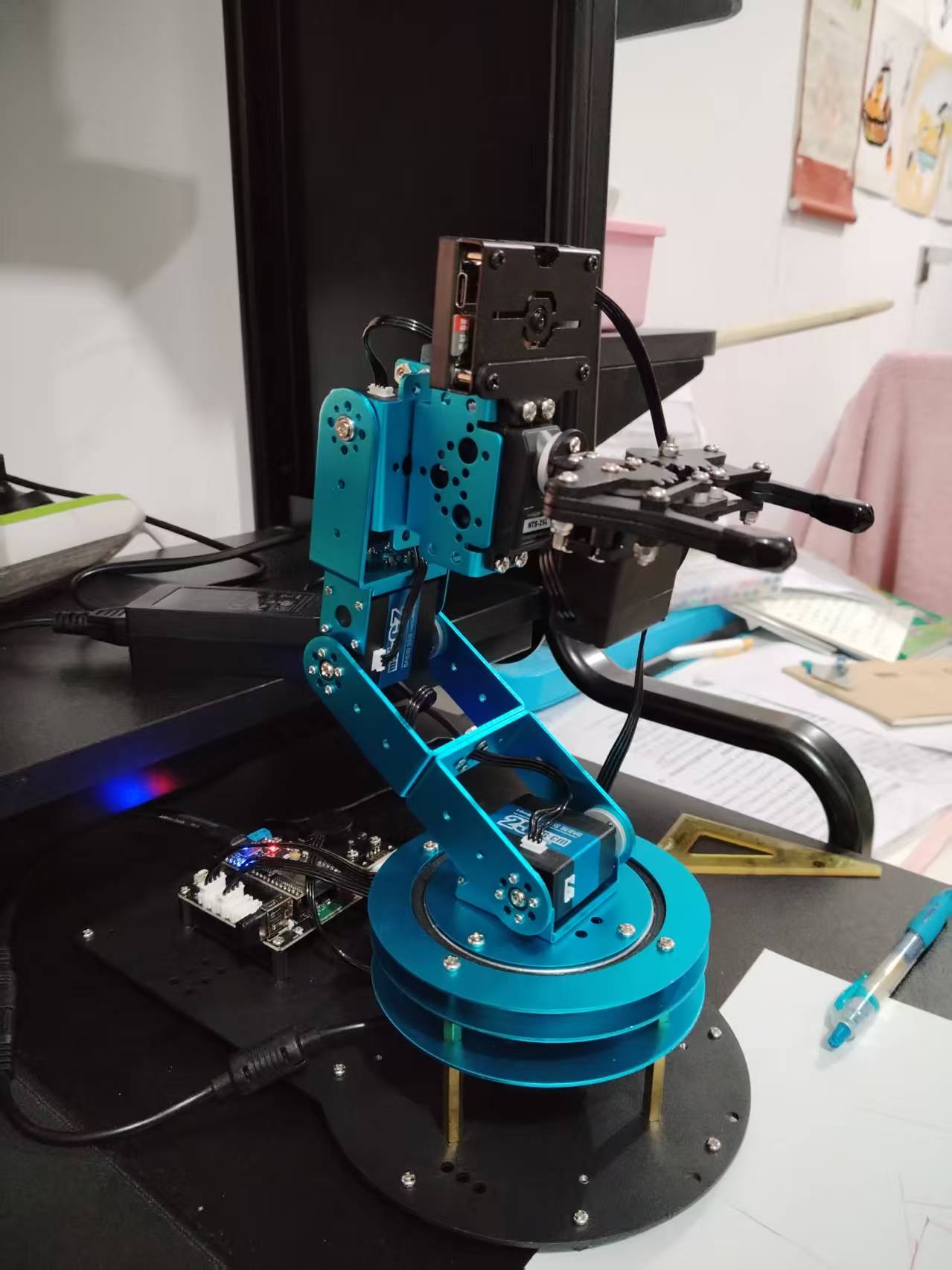

如下图 所示机械臂

6自由度，4轴机械臂。在末端控制器上装有摄像头。摄像头返回了要抓取的物体的坐标（像机图片内的）。
请问如何做标定，使末端控制器坐标精度在1cm内。
有报酬，需要全程指导，不熟悉勿扰。

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 要对具有6自由度的4轴机械臂进行手眼标定，目的是建立机械臂末端坐标与摄像头图像坐标之间的精确映射关系，以实现抓取物体时末端控制器坐标精度在1cm内。
   - 已知摄像头能返回物体在图像内的坐标，需要找到一种方法来校准机械臂和摄像头之间的相对位置和姿态关系。
2. 解决方案：
   - 手眼标定方法选择：
   • 常用的手眼标定方法有张氏标定法等。张氏标定法是一种基于平面模板的手眼标定方法，步骤如下：
   • 准备一个包含多个特征点的平面模板，例如棋盘格。
   • 使用摄像头拍摄不同姿态下的平面模板图片，记录机械臂的对应姿态。
   • 对拍摄的图片进行处理，提取特征点（如棋盘格角点）的图像坐标。
   • 根据机械臂的运动学模型，计算出对应姿态下机械臂末端的理论坐标。
   • 利用张氏标定算法，根据提取的图像坐标和机械臂末端理论坐标，求解手眼变换矩阵。
   • 机械臂运动学建模：
   • 对于6自由度的4轴机械臂，需要建立其运动学模型。假设机械臂各关节的旋转角度分别为(\theta_1,\theta_2,\theta_3,\theta_4)，可以通过D-H参数法来描述机械臂的运动学。例如，定义如下D-H参数表：
     |关节|i|d_i|a_i|(\alpha_i)|
     |—|—|—|—|—|
     |1|1|0|0|(\pi/2)|
     |2|2|0|l_1|0|
     |3|3|0|l_2|0|
     |4|4|0|l_3|0|
   • 机械臂末端的坐标((x,y,z))可以通过以下公式计算（这里仅为简单示意，实际计算会更复杂）：随着关节角度的变化，根据D-H参数不断更新末端坐标。
   • 例如，在Python中可以使用numpy库来进行矩阵运算实现运动学计算：

import numpy as np

def dh_matrix(d, a, theta, alpha):
    ctheta = np.cos(theta)
    stheta = np.sin(theta)
    calpha = np.cos(alpha)
    salpha = np.sin(alpha)
    return np.array([
        [ctheta, -stheta * calpha, stheta * salpha, a * ctheta],
        [stheta, ctheta * calpha, -ctheta * salpha, a * stheta],
        [0, salpha, calpha, d],
        [0, 0, 0, 1]
    ])

theta1 = np.pi/4
theta2 = np.pi/3
theta3 = np.pi/6
theta4 = np.pi/8

d1 = 0
d2 = 0
d3 = 0
d4 = 0

a1 = 0
a2 = 100
a3 = 150
a4 = 200

alpha1 = np.pi/2
alpha2 = 0
alpha3 = 0
alpha4 = 0

T1 = dh_matrix(d1, a1, theta1, alpha1)
T2 = dh_matrix(d2, a2, theta2, alpha2)
T3 = dh_matrix(d3, a3, theta3, alpha3)
T4 = dh_matrix(d4, a4, theta4, alpha4)

T = np.dot(T1, np.dot(T2, np.dot(T3, T4)))
x = T[0, 3]
y = T[1, 3]
z = T[2, 3]

• 图像坐标处理：
  • 使用图像处理库（如OpenCV）来处理摄像头拍摄的图片，提取物体在图像内的坐标。例如，对于棋盘格模板图片，可以使用cv2.findChessboardCorners函数来检测角点坐标：

import cv2

img = cv2.imread('chessboard.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, corners = cv2.findChessboardCorners(gray, (7, 5), None)
if ret:
    corners = np.squeeze(corners)
    for corner in corners:
        cv2.circle(img, (int(corner[0]), int(corner[1])), 5, (0, 0, 255), -1)
    cv2.imshow('Corners', img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

• 手眼标定求解：
  • 有了图像坐标和机械臂末端理论坐标后，使用张氏标定算法（在OpenCV中可以使用cv2.calibrateHandEye函数，虽然该函数可能需要根据实际情况进行调整和扩展）来求解手眼变换矩阵。
  • 例如：

# 假设已经获取了足够数量的图像坐标image_points和机械臂末端坐标object_points
image_points = []
object_points = []
# 填充image_points和object_points

ret, T_eye_to_hand = cv2.calibrateHandEye(object_points, image_points)

• 精度验证与优化：
  • 进行多次抓取测试，记录实际抓取位置与理论位置的偏差。如果偏差超过1cm，可以考虑以下优化方法：
  • 提高摄像头的分辨率和精度，减少图像坐标的误差。
  • 优化机械臂的运动学模型参数，例如重新测量机械臂各关节的长度等参数，使计算的末端坐标更准确。
  • 增加标定数据的数量和多样性，提高标定的准确性。
    3. 多种解决方案优缺点：
• 张氏标定法：
  • 优点：原理相对简单，计算量适中，适用于多种场景，能较好地建立手眼关系。
  • 缺点：对模板的要求较高，例如模板的特征点分布要均匀，否则可能影响标定精度。
• 基于深度学习的手眼标定方法：
  • 优点：可以处理复杂的场景，对图像的适应性强，能自动提取特征，可能具有更高的精度。
  • 缺点：需要大量的标注数据进行训练，模型训练时间长，计算资源要求高。
    4. 总结：
• 四轴机械臂手眼标定需要建立机械臂运动学模型、处理摄像头图像坐标，并通过合适的标定算法求解手眼变换矩阵。通过不断优化和验证，可以实现末端控制器坐标精度在1cm内。张氏标定法是一种常用且有效的方法，但实际应用中可能需要根据具体情况进行调整和优化，同时也可以考虑其他先进的标定方法来进一步提高标定精度。

需要注意的是，实际的手眼标定过程可能会遇到各种问题，如机械臂运动的非线性、摄像头的噪声等，需要综合考虑并逐步解决。如果要进行全程指导，可能需要更深入地了解你的具体实验环境、设备参数等详细信息，仅通过文字描述可能无法完全满足全程指导的需求。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
