请教关于思特威SC5336Psensor的调试出图问题

Question

##双目相机的出图，左右应该各为一张完整的图片，不知道为什么被分成四块了，像素是通过FPGA采集的，从SENSOR出来先写入DDR,再通过网口以UDP包发出。
##输出的像素数量没有问题，但是出图就很奇怪，并且图片被分割成四块的形状也不太规律，我根据波形可以确定，从MIPI第一个出来的像素，就是网口发送的第一个像素。

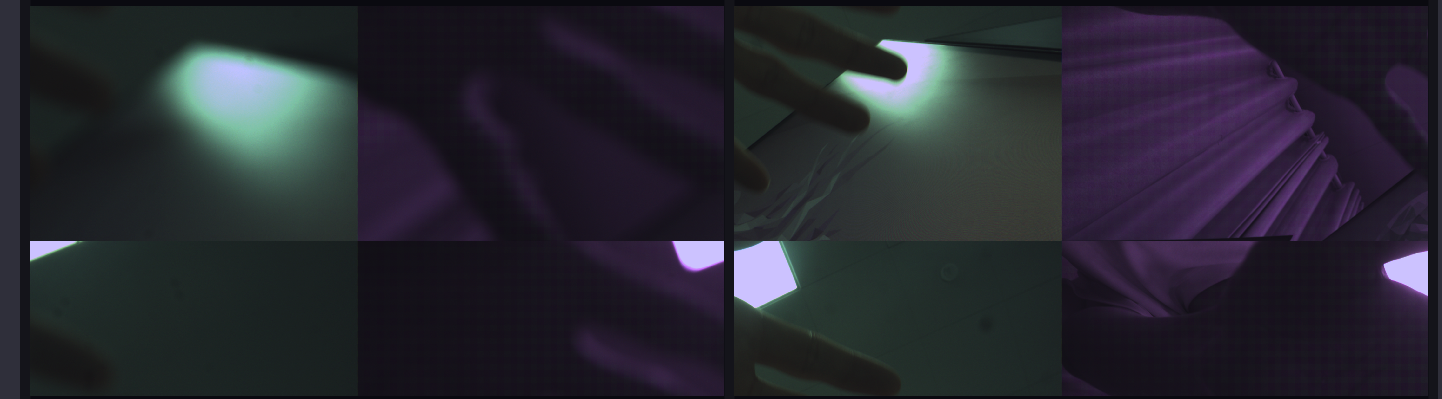

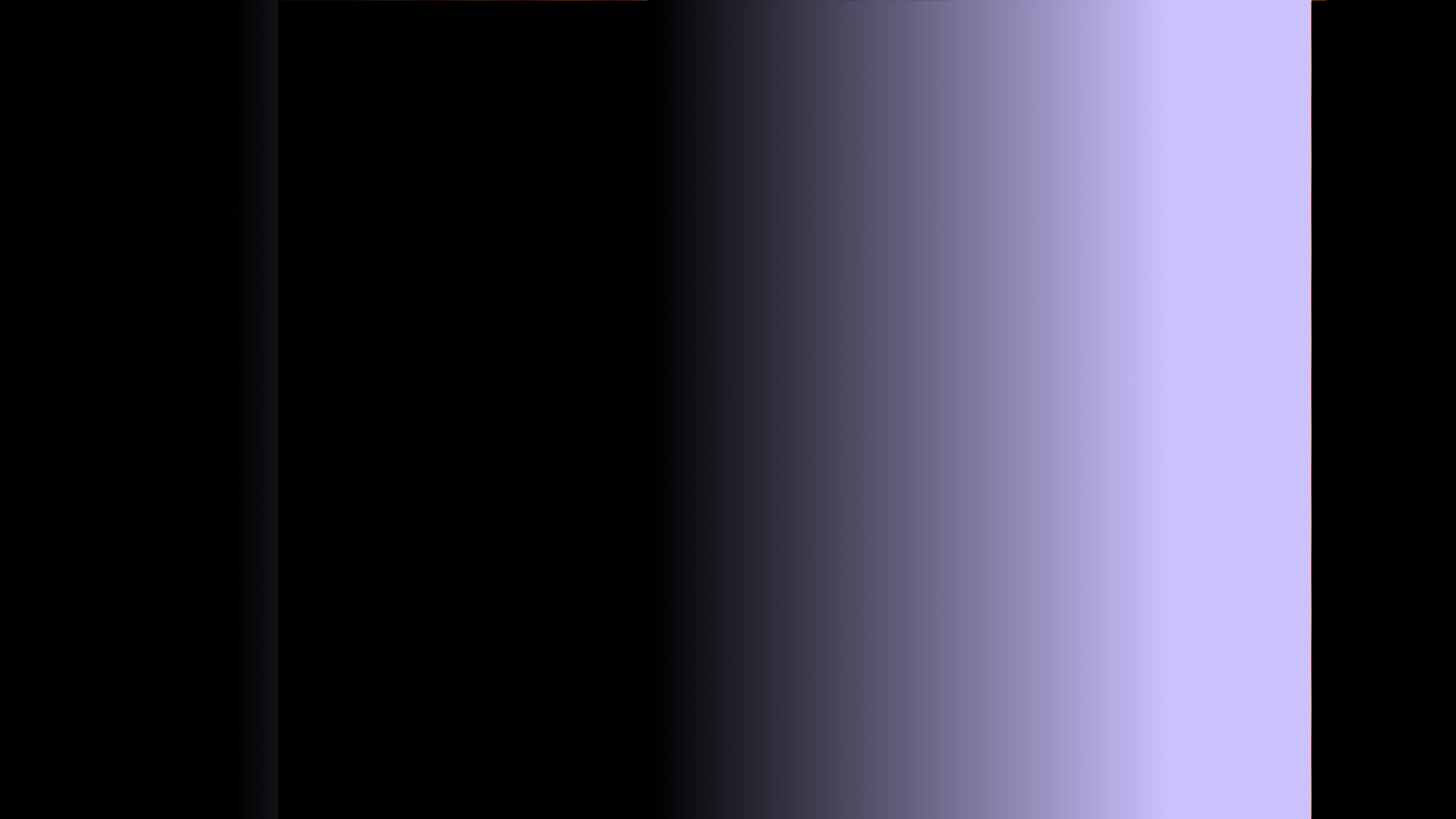

##图1为双目相机的出图，图2为sensor自带的灰度测试模式出图

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

根据你描述的问题，双目相机的图像被分割成四块，并且出图不完整，这可能是由于图像数据在采集、传输或解码过程中出现了错误或格式不匹配。以下是详细分析和解决方案：

---

一、问题原因分析

1. 图像数据格式不匹配

   • 双目相机通常使用双通道 MIPI 接口（例如 SC5336 的双通道设计），如果在 FPGA 中没有正确处理两个通道的数据拼接，会导致图像被分割。
   • 如果你在 FPGA 中将两路 MIPI 数据分开处理，而没有合并为一个完整的图像帧，就会导致图像被分成两部分。

2. 图像地址映射错误

   • 图像数据从 sensor 输出后，需要按照正确的像素顺序写入 DDR 内存。如果地址映射错误，可能会导致图像被“打乱”或“分块”。

3. UDP 发送逻辑错误

   • 在通过 UDP 发送图像时，如果数据包的大小、顺序或拼接方式不对，接收端可能无法正确重组图像，导致图像被分割成多个部分。

4. 图像解码器未正确识别图像格式

   • 接收端的图像解码器（如 OpenCV、Matlab 或其他工具）可能未正确识别图像的分辨率、像素格式或通道数，导致图像显示异常。

---

二、解决方案（重点步骤）

1. 检查 MIPI 接口配置

• 确认 MIPI 通道是否正确配置：SC5336 支持双通道 MIPI，确保在 FPGA 中正确配置了两个通道的数据读取。
• 检查 MIPI 像素输出顺序：确保两个通道的数据是按正确的顺序（左眼 + 右眼）拼接成完整的图像帧。

加粗重点：MIPI 接口的通道配置和数据拼接是图像完整性最关键的部分，必须严格按照传感器手册进行设置。

2. 确保图像数据在 DDR 中正确存储

• 检查图像地址映射逻辑：确保从 sensor 读取的每一行像素都按正确的顺序写入 DDR。
• 验证图像内存布局：比如，是否是按逐行写入，还是按列优先的方式？是否考虑了像素的对齐（如 4 字节对齐）？

加粗重点：DDR 内存中图像数据的布局必须与接收端期望的一致，否则图像会被错误地解析。

3. 验证 UDP 发送逻辑

• 检查发送的数据包大小和结构：确保每个 UDP 包包含的是连续的图像数据，而不是分散的数据块。
• 检查发送顺序：确保图像数据是按照正确的顺序发送的，即从第一行第一列开始，依次发送到最后一行最后一列。
• 检查是否遗漏了某些数据包：如果网络不稳定，可能导致部分数据丢失，造成图像断裂。

加粗重点：UDP 是无连接协议，容易出现丢包或乱序，建议增加校验机制或使用 TCP 进行可靠传输。

4. 接收端图像解码配置

• 检查图像分辨率：确保接收端的图像分辨率（width × height）与发送端一致。
• 检查像素格式：确认接收端使用的像素格式（如 RGB888、YUV422、GRBG 等）与 sensor 输出一致。
• 检查通道顺序：如果是双目图像，确保左右图像分别被正确解析并显示。

加粗重点：接收端的图像解码器必须与发送端的图像格式完全匹配，否则会出现颜色错位或图像分割。

---

三、示例代码（FPGA 中图像拼接逻辑）

如果你使用的是 Verilog/VHDL，以下是一个简单的图像拼接逻辑示例（假设双通道 MIPI 数据分别为 data_l 和 data_r）：

// 假设每帧图像宽度为 640，高度为 480
reg [7:0] data_l; // 左眼数据
reg [7:0] data_r; // 右眼数据
reg [19:0] pixel_index; // 像素索引

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        pixel_index <= 0;
        image_buffer[0] <= 0;
    end else begin
        if (pixel_index < 640 * 480) begin
            // 拼接左右图像，假设左眼在前，右眼在后
            image_buffer[pixel_index] <= data_l;
            image_buffer[pixel_index + 640 * 480] <= data_r;
            pixel_index <= pixel_index + 1;
        end
    end
end

注意：以上仅为示意性代码，实际需根据具体接口和时钟控制逻辑进行调整。

---

四、调试建议

1. 使用示波器或逻辑分析仪：观察 MIPI 接口的时序，确认数据是否正确输出。
2. 打印 DDR 内存内容：通过串口或调试接口打印 DDR 中的图像数据，验证其是否正确。
3. 使用图像调试工具：如 gstreamer、OpenCV 或 MATLAB，尝试加载原始图像数据并查看效果。
4. 对比灰度测试模式：如你提到的 sensor 自带的灰度测试模式，可以对比其输出与你的系统输出，找出差异。

---

五、总结

| 问题 | 解决方案 | |------|----------| | 图像被分割成四块 | 检查 MIPI 通道配置和图像拼接逻辑 | | 图像数据不完整 | 验证 DDR 内存地址映射和数据写入逻辑 | | UDP 传输异常 | 检查发送顺序、数据包大小和网络稳定性 | | 接收端解析错误 | 确认图像分辨率、像素格式和通道顺序 |

---

如有更多关于 MIPI 接口配置、FPGA 代码或 UDP 发送逻辑的具体信息，我可以进一步帮你定位问题。
