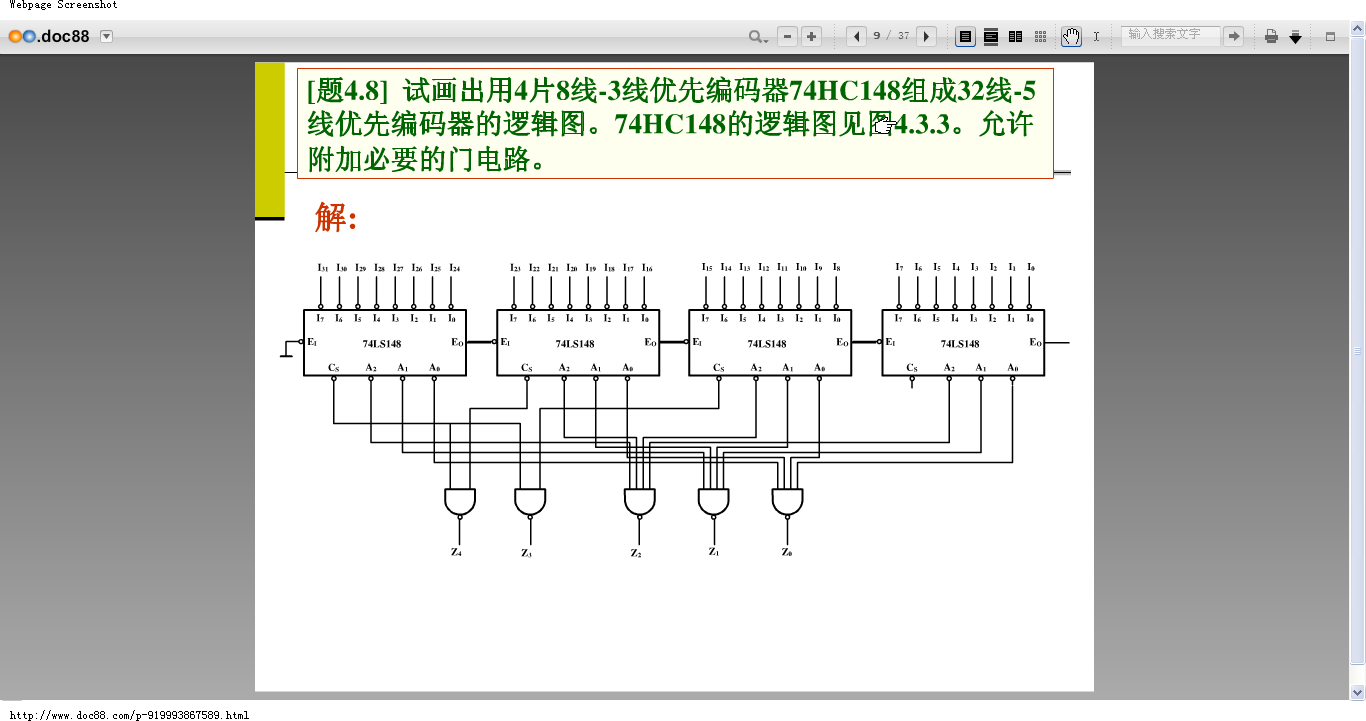

用148设计32线-5线优先编码器,编码结果用数码管显示,编码输入端用开关模拟
输入和输出端怎么接

用148设计32线-5线优先编码器,编码结果用数码管显示,编码输入端用开关模拟
输入和输出端怎么接

阿里嘎多学长整理AIGC生成,因移动端显示问题导致当前答案未能完全显示,请使用PC端查看更加详细的解答过程
问题分析
你需要设计一个32线-5线优先编码器,使用单片机(STM32或51单片机)来实现编码功能,并将编码结果显示在数码管上。编码输入端使用开关模拟输入。
解决方案
核心代码
#include <stm32f10x.h>
#include <stdio.h>
// 定义编码器输入端的引脚
#define ENCODER_INPUT_PORT GPIOA
#define ENCODER_INPUT_PIN GPIO_PIN_0
// 定义数码管显示端的引脚
#define DISPLAY_PORT GPIOB
#define DISPLAY_PIN_0 GPIO_PIN_0
#define DISPLAY_PIN_1 GPIO_PIN_1
#define DISPLAY_PIN_2 GPIO_PIN_2
#define DISPLAY_PIN_3 GPIO_PIN_3
#define DISPLAY_PIN_4 GPIO_PIN_4
#define DISPLAY_PIN_5 GPIO_PIN_5
#define DISPLAY_PIN_6 GPIO_PIN_6
#define DISPLAY_PIN_7 GPIO_PIN_7
int main(void) {
// 初始化编码器输入端
GPIO_InitTypeDef GPIO_InitStruct;
GPIO_InitStruct.Pin = ENCODER_INPUT_PIN;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_NOPULL;
HAL_GPIO_Init(ENCODER_INPUT_PORT, &GPIO_InitStruct);
// 初始化数码管显示端
GPIO_InitStruct.Pin = DISPLAY_PIN_0 | DISPLAY_PIN_1 | DISPLAY_PIN_2 | DISPLAY_PIN_3 | DISPLAY_PIN_4 | DISPLAY_PIN_5 | DISPLAY_PIN_6 | DISPLAY_PIN_7;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT;
GPIO_InitStruct.Pull = GPIO_NOPULL;
HAL_GPIO_Init(DISPLAY_PORT, &GPIO_InitStruct);
while (1) {
// 读取编码器输入端
uint16_t encoder_value = HAL_GPIO_ReadPin(ENCODER_INPUT_PORT, ENCODER_INPUT_PIN);
// 计算编码结果
uint8_t code_result = encoder_value & 0x1F;
// 显示编码结果
HAL_GPIO_WritePin(DISPLAY_PORT, DISPLAY_PIN_0, (code_result & 0x01) ? GPIO_PIN_SET : GPIO_PIN_RESET);
HAL_GPIO_WritePin(DISPLAY_PORT, DISPLAY_PIN_1, (code_result & 0x02) ? GPIO_PIN_SET : GPIO_PIN_RESET);
HAL_GPIO_WritePin(DISPLAY_PORT, DISPLAY_PIN_2, (code_result & 0x04) ? GPIO_PIN_SET : GPIO_PIN_RESET);
HAL_GPIO_WritePin(DISPLAY_PORT, DISPLAY_PIN_3, (code_result & 0x08) ? GPIO_PIN_SET : GPIO_PIN_RESET);
HAL_GPIO_WritePin(DISPLAY_PORT, DISPLAY_PIN_4, (code_result & 0x10) ? GPIO_PIN_SET : GPIO_PIN_RESET);
}
}
注意
上述代码仅为示例,需要根据具体的硬件和编码器设计进行修改和优化。
