流体力学仿真体网格生成

Question

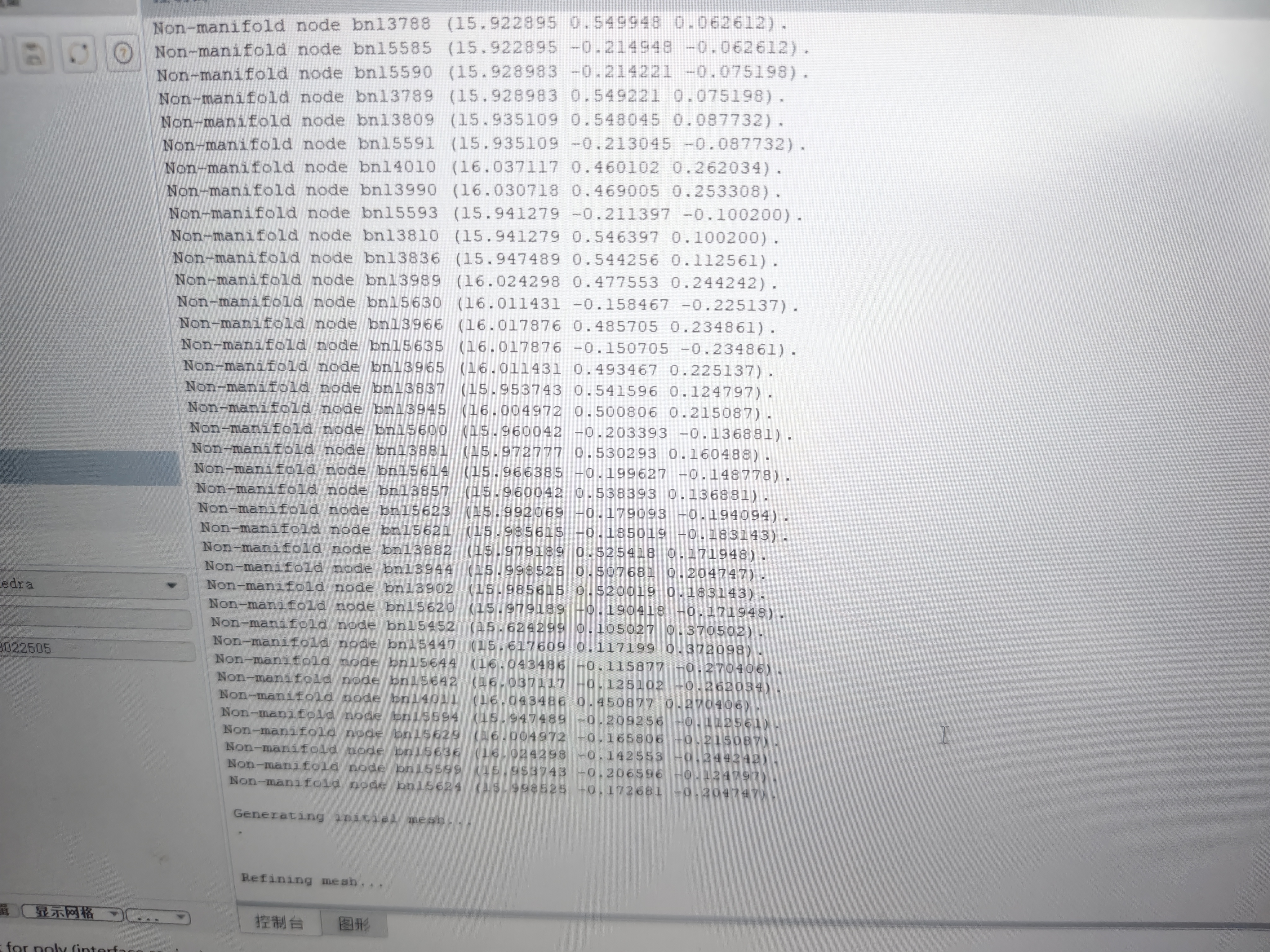

有哪位知道fluent流体力学仿真生成体网格出现这种情况怎么解决吗

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 由于没有具体说明出现的情况是什么样的，所以难以直接确定问题根源。但一般来说，体网格生成失败可能涉及到模型几何形状复杂度过高、边界条件设置不合理、网格划分参数设置不当等多种因素。
2. 解决方案：
   - 检查模型几何：
   • 确认模型几何是否存在重叠、缝隙、不连续等问题。例如，如果有两个部件在某些区域重叠，这会导致网格生成错误。可以使用CAD软件检查模型的几何完整性。
   • 简化复杂的几何形状。如果模型过于复杂，可能需要对其进行适当简化，去除一些对仿真结果影响较小的细节特征。比如一些微小的倒角、圆角等在不影响关键流动特性的情况下可以简化。
   • 边界条件检查：
   • 确保入口和出口边界条件定义正确。入口边界条件应给定合适的流速、压力等参数，出口边界条件应合理设置，比如对于压力出口，要根据实际情况设置正确的静压值。
   • 检查壁面边界条件。壁面的粗糙度、流动类型（层流或湍流）等设置要符合实际情况。如果壁面设置错误，可能导致流体在壁面附近的流动模拟不准确，进而影响网格生成。
   • 网格划分参数调整：
   • 调整网格尺寸。如果网格尺寸设置过大，可能无法准确捕捉流动细节；如果过小，会增加计算量且可能导致网格生成失败。可以先进行初步的网格敏感性分析，确定合适的网格尺寸范围。例如，从较大的网格尺寸开始，逐步减小，观察计算结果的变化和网格生成情况。
   • 尝试不同的网格划分方法。Fluent支持多种网格划分方法，如结构化网格、非结构化网格、混合网格等。对于复杂模型，可能需要尝试不同的方法来找到最适合的网格划分方式。例如，对于一些具有规则形状的区域可以尝试结构化网格，而对于复杂的不规则区域采用非结构化网格。
   • 检查网格划分的控制参数，如平滑度、公差等。适当调整这些参数可能有助于生成更好的网格。例如，增加网格平滑度可以使生成的网格更加均匀，但过度平滑可能导致网格畸变。
3. 多种解决方案的优缺点：
   - 简化模型几何：
   • 优点：能显著降低网格生成的难度和计算量，加快仿真速度。例如对于一些大型复杂机械部件的流体仿真，如果去除不重要的细节特征，计算时间可能会大幅缩短。
   • 缺点：可能会丢失一些对流动有一定影响的细节信息，导致仿真结果不够准确。比如一些微小的结构可能对局部流动有重要影响，但简化后就无法体现。
   • 调整边界条件：
   • 优点：相对简单直接，能够纠正因边界条件设置不当导致的网格生成问题。例如，正确设置入口流速后，流体在入口区域的流动模拟更合理，有利于后续网格生成。
   • 缺点：如果边界条件本身是基于实际情况正确设置的，那么调整边界条件可能无法解决根本问题，只是掩盖了其他方面的错误。
   • 调整网格划分参数：
   • 优点：可以根据模型特点灵活调整，有针对性地解决网格生成问题。例如，通过调整网格尺寸和划分方法，可以适应不同复杂度的模型。
   • 缺点：需要一定的经验和尝试，不同的参数调整可能需要多次计算和验证，过程较为繁琐。而且对于非常复杂的模型，可能需要综合运用多种参数调整方法，难度较大。
4. 总结：
   体网格生成出现问题需要从多个方面进行排查和解决。首先要仔细检查模型几何和边界条件，确保其合理性。然后根据具体情况灵活调整网格划分参数，尝试不同的网格划分方法。通过综合运用这些方法，逐步找到导致网格生成失败的原因并加以解决，以获得高质量的体网格用于流体力学仿真。

由于没有具体的错误情况描述，以上解答只是一般性的指导，实际解决问题时需要根据具体出现的情况进行更深入的分析和处理。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
