51单片机串口控制LED

Question

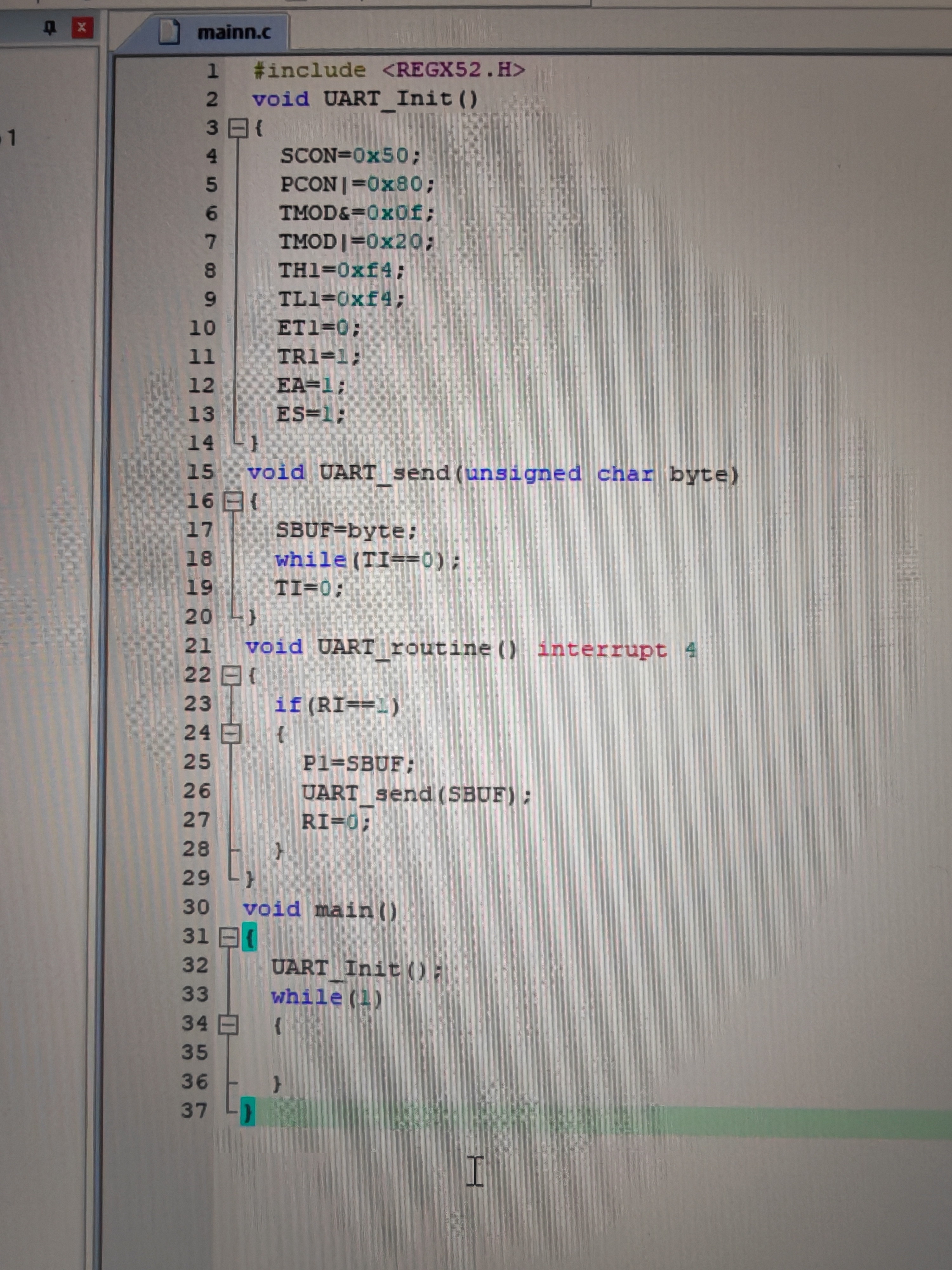

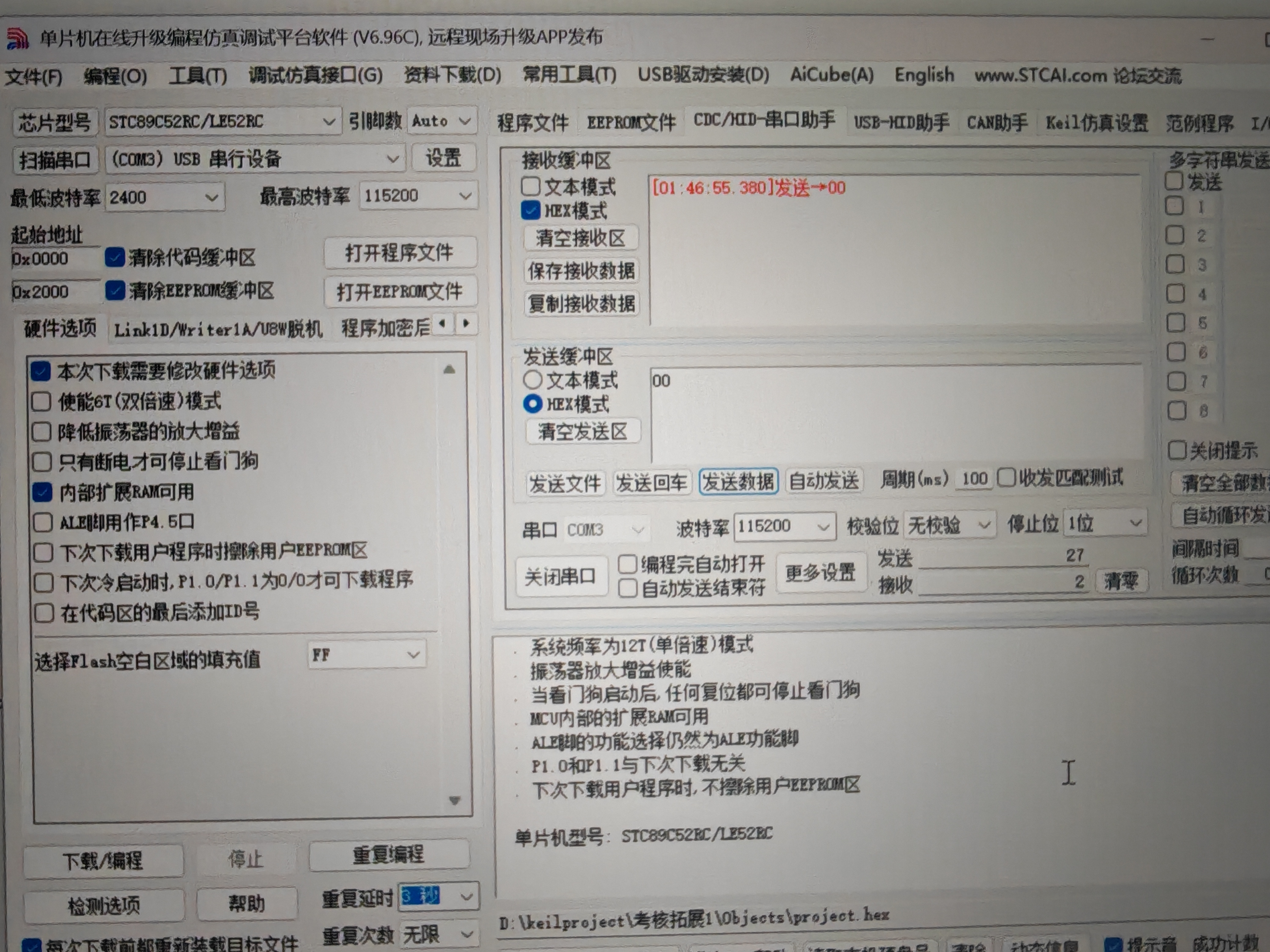

为什么LED不亮。按重复编程有一瞬杂乱的闪烁，直接串口发送没有任何反应，问AI说没有错，到底是哪里出问题了

Answer 1

让【宝码香车】来帮您解答，本回答参考DeepSeek编写，并整理提供。

如果答案能帮助您，请采纳，非常感谢！
.
每日一句正能量，让它带给您好心情：每一次选择，都是一次成长，无论结果如何，都值得感恩。
.

51单片机串口控制LED问题分析

根据您描述的问题"为什么LED不亮"，以及串口发送无反应的情况，我来帮您分析可能的原因和解决方案。

可能的问题原因

1. 串口初始化配置问题

// 正确的串口初始化示例（STC89C52，11.0592MHz晶振）
void UART_Init(void)
{
    SCON = 0x50;        // 8位数据,可变波特率
    TMOD &= 0x0F;       // 清除定时器1模式位
    TMOD |= 0x20;       // 设定定时器1为8位自动重装方式
    TH1 = 0xFD;         // 设定定时器重装值(9600bps@11.0592MHz)
    TL1 = 0xFD;         // 设定定时器初始值
    TR1 = 1;            // 启动定时器1
    ES = 1;             // 使能串口中断
    EA = 1;             // 开启总中断
}

2. 中断服务程序问题

// 串口中断服务程序
void UART_ISR(void) interrupt 4
{
    if (RI)
    {
        RI = 0;         // 清除接收中断标志
        LED_Control(SBUF); // 根据接收数据控制LED
    }
}

3. LED控制函数问题

// LED控制函数示例
void LED_Control(unsigned char cmd)
{
    switch(cmd)
    {
        case '1': P1 = 0xFE; break; // 点亮LED0
        case '2': P1 = 0xFD; break; // 点亮LED1
        case '0': P1 = 0xFF; break; // 关闭所有LED
        default: break;
    }
}

排查步骤

1. 检查硬件连接

• 确认LED正确连接到P1口
• 检查LED的限流电阻
• 验证共阳/共阴接法是否正确

2. 检查串口设置

// 在main函数中添加测试代码
void main(void)
{
    UART_Init();

    // 发送测试信息到串口
    SendString("System Ready\r\n");

    while(1)
    {
        // 主循环
    }
}

3. 串口助手设置检查

• 波特率：9600（与程序设置一致）
• 数据位：8位
• 停止位：1位
• 校验位：无
• 流控制：无

4. 完整的测试程序

#include <reg52.h>


void UART_Init(void);
void SendByte(unsigned char dat);
void SendString(unsigned char *s);


void UART_Init(void)
{
    SCON = 0x50;
    TMOD &= 0x0F;
    TMOD |= 0x20;
    TH1 = 0xFD;
    TL1 = 0xFD;
    PCON &= 0x7F;
    TR1 = 1;
    ES = 1;
    EA = 1;
}


void main(void)
{
    UART_Init();
    P1 = 0xFF; // 初始关闭所有LED

    SendString("LED Control System Started\r\n");
    SendString("Send '1' to turn on LED, '0' to turn off\r\n");

    while(1);
}


void UART_ISR(void) interrupt 4
{
    if (RI)
    {
        unsigned char received;
        RI = 0;
        received = SBUF;

        if (received == '1')
        {
            P1 = 0xFE; // 点亮P1.0的LED
            SendString("LED ON\r\n");
        }
        else if (received == '0')
        {
            P1 = 0xFF; // 关闭所有LED
            SendString("LED OFF\r\n");
        }
    }
}


void SendByte(unsigned char dat)
{
    SBUF = dat;
    while(!TI);
    TI = 0;
}


void SendString(unsigned char *s)
{
    while (*s)
    {
        SendByte(*s++);
    }
}

常见问题解决

1. 晶振频率不匹配：确认程序中的波特率设置与实际晶振频率匹配
2. 串口线连接错误：检查TX、RX是否接反
3. 电源问题：确保单片机供电正常
4. 下载模式：编程后需要重新上电或退出下载模式

请按照以上步骤逐一排查，如果问题仍然存在，请提供您的具体代码和硬件连接图，我可以进一步帮助分析。
