如何用华大九天绘制采用电阻做负载的共源级放大器的原理图

Question

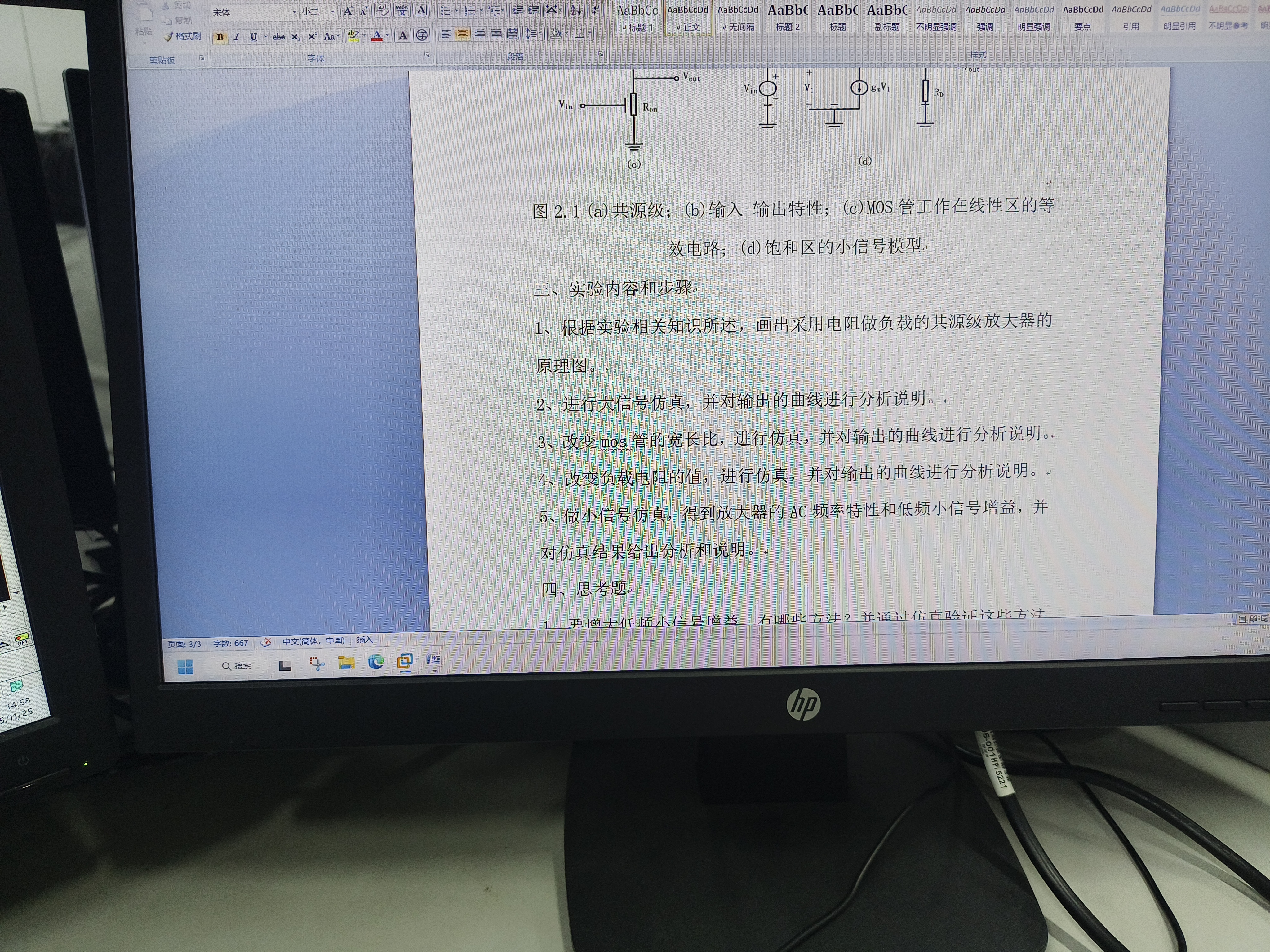

如何用华大九天绘制采用电阻做负载的共源级放大器的原理图，求帮助

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

使用华大九天（HuaDa Jiutian）软件绘制采用电阻做负载的共源级放大器（Common Source Amplifier）原理图，是一个典型的模拟电路设计任务。下面我将详细说明如何操作，并提供分步指南和代码示例（如适用）。

---

一、准备工作

在开始之前，请确保你已经：

1. 安装并启动了华大九天EDA工具（如：HSPICE、Cadence Virtuoso、OrCAD等），具体取决于你使用的版本。
2. 熟悉基本的电路符号库（如MOSFET、电阻、电容、电源等）。
3. 准备好需要的元件模型（如NMOS或PMOS晶体管、电阻、电压源等）。

---

二、设计目标

设计一个共源级放大器，其中负载为电阻，即：

• 输入信号接至MOSFET的栅极（Gate）
• 输出信号从MOSFET的漏极（Drain）取出
• 源极（Source）接地
• 漏极连接一个电阻到电源（VDD）

---

三、原理图绘制步骤（以华大九天为例）

1. 打开原理图编辑器

• 启动华大九天EDA工具，进入原理图设计界面。
• 新建一个项目，选择合适的模板（如“Analog Circuit”）。

2. 添加元件

按照以下顺序添加所需的元件：

| 元件 | 类型 | 符号 | 说明 | |------|------|------|------| | VDD | 电压源 | DC Voltage | 电源，通常设为5V或10V | | GND | 接地点 | Ground | 接地 | | M1 | MOSFET | NMOS/PMOS | 用于放大 | | R1 | 电阻 | Resistor | 负载电阻，通常为1kΩ~10kΩ | | Vin | 输入信号源 | AC Voltage Source | 输入信号源 |

注意： 如果没有现成的MOSFET模型，需导入或创建自定义模型文件（如Spice模型）。

3. 连接电路

按以下方式连接电路：

• M1的栅极（Gate） 接入 Vin
• M1的源极（Source） 接入 GND
• M1的漏极（Drain） 接入 R1
• R1的另一端 接入 VDD

重点部分：
MOSFET的漏极是输出端，电阻作为负载，实现共源级结构。

4. 设置参数

• 设置 VDD 的电压值（如5V）
• 设置 Vin 的输入信号类型（如AC信号，幅值为10mV，频率1kHz）
• 设置 R1 的阻值（如1kΩ）

5. 添加仿真设置

• 在仿真设置中，选择 AC Analysis 或 Transient Analysis，根据需求进行仿真。
• 设置仿真时间范围（如0~1ms）和步长（如1ns）。

6. 保存并运行仿真

• 保存原理图文件（如CS_Amplifier.sch）
• 运行仿真，查看输出波形是否符合预期。

---

四、典型原理图示意（文字描述）

Vin -----> [M1 Gate]
           |
           v
[ M1 Drain ] -----> [R1] -----> VDD
           |
           v
[ M1 Source ] -----> GND

---

五、可能遇到的问题与解决方案

1. MOSFET未正确连接

   • 解决方法： 检查MOSFET的引脚是否对应（Gate, Drain, Source）。

2. 仿真结果无输出

   • 解决方法： 检查电源是否接通，输入信号是否有效，MOSFET是否工作在饱和区。

3. 电阻值不匹配

   • 解决方法： 根据设计要求调整R1的阻值，确保MOSFET处于合适的工作点。

---

六、代码示例（Spice格式）

如果你使用的是HSPICE或其他支持Spice语言的仿真工具，可以参考如下代码：

* Common Source Amplifier with Resistive Load

VDD 1 0 DC 5V
VIN 2 0 AC 10mV
GND 0 0

M1 1 2 0 0 NMOS L=1u W=10u
R1 1 0 1k

.model NMOS NMOS (LEVEL=1 VTO=1.0 KP=50u)

.AC DEC 10 1Hz 100kHz
.TRAN 1n 1m

.end

重点部分：
MOSFET的漏极（1）通过电阻R1接到电源（1），栅极（2）接入输入信号（VIN），源极（0）接地。

---

七、总结

使用华大九天绘制共源级放大器原理图的关键步骤包括：

1. 准备必要的元件和模型；
2. 正确连接MOSFET和电阻；
3. 设置合适的仿真参数；
4. 验证电路功能。

最终建议： 在实际操作中，建议结合仿真结果不断优化电路参数，确保电路稳定工作。

如有进一步问题，欢迎继续提问！
