quartus差分引脚绑定时报错

Question

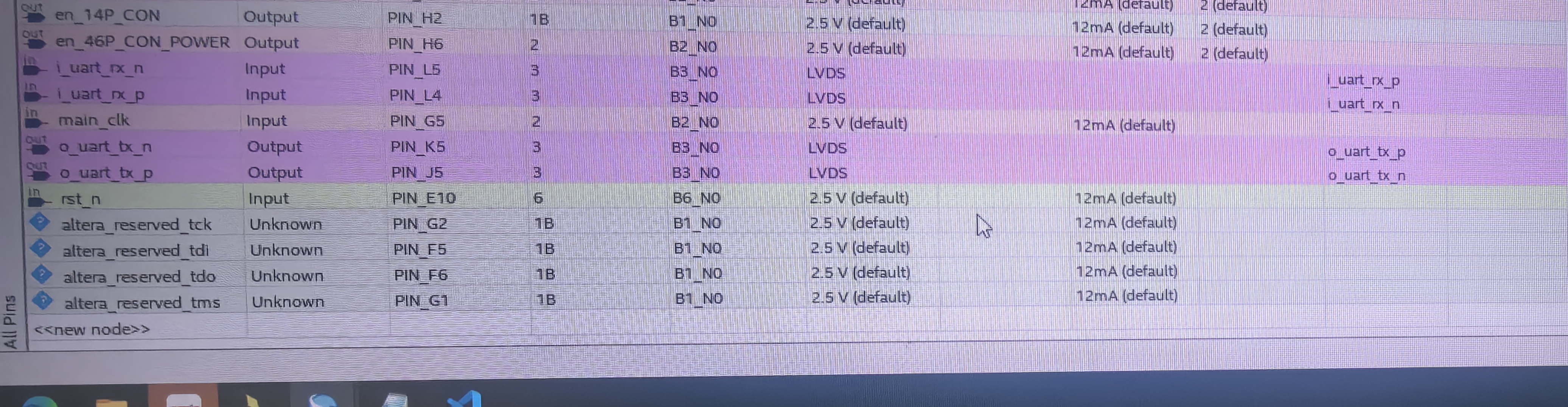

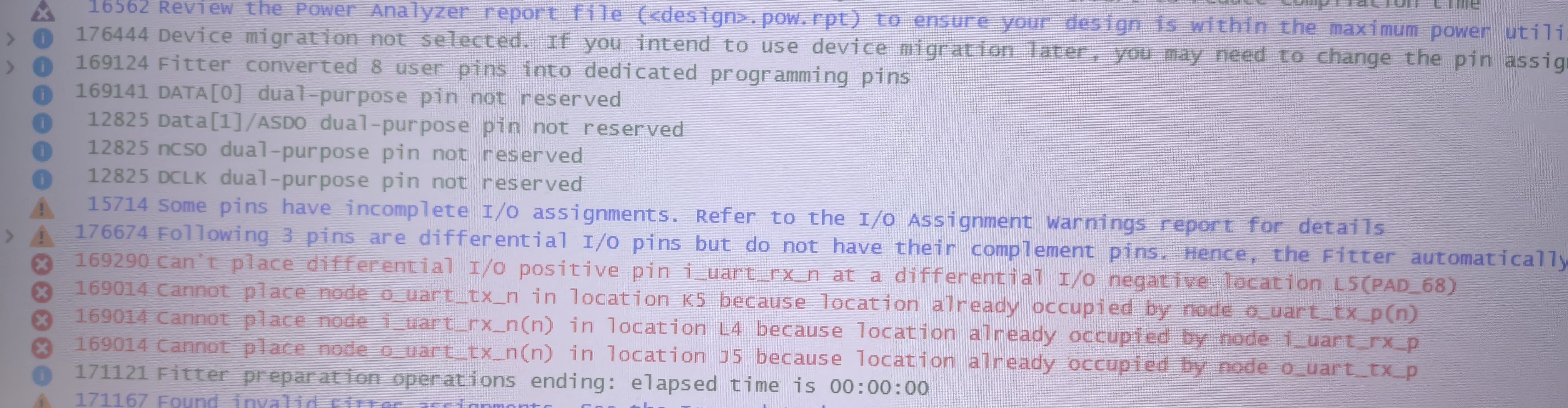

按照原理图正常绑定管脚，一对输入，一对输出，不知道为什么一直报错，谁能帮我解答吗

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 Quartus II 进行 差分引脚绑定 时，如果按照原理图正常绑定管脚（一对输入，一对输出），但仍然报错，可能是由于以下几个原因导致的。下面我将详细分析可能的原因，并提供解决方案。

---

✅ 一、常见错误原因

1. 差分对未正确配置为差分引脚
2. 差分引脚未分配到正确的物理管脚
3. 差分对中两个引脚的类型不匹配（如一个为输入，一个为输出）
4. FPGA器件不支持该差分对的组合方式
5. 未启用差分引脚的特殊设置（如 I/O 标准、驱动能力等）

---

🔧 二、解决方案（有序列表）

1. 确认差分对的定义是否正确

• 在 Quartus 的 Pin Planner 中，确保你为差分对设置了 “Differential Pair” 类型。
• 例如：
  • 输入差分对：CLK_P 和 CLK_N
  • 输出差分对：DATA_P 和 DATA_N

注意： 差分对必须是成对的，不能单独设置单个引脚为差分。

2. 检查差分引脚是否属于同一组（Group）

• 某些 FPGA 器件（如 Altera/Intel Cyclone 系列）要求差分对的两个引脚必须属于同一个 I/O Group。
• 如果两个引脚不在同一组，可能会导致绑定失败或功能异常。

3. 确保差分对的引脚类型一致

• 输入差分对应该是一对输入引脚（如 input 或 inout）。
• 输出差分对应该是一对输出引脚（如 output 或 inout）。
• 不要将一个输入和一个输出引脚配对为差分对。

4. 查看器件手册，确认支持的差分对类型

• 不同的 FPGA 器件对差分对的支持不同。
• 例如：
  • 有些器件只支持 LVDS 差分对；
  • 有些支持 HSTL、SSTL 等其他标准。
• 查阅 device datasheet 或 pinout manual，确认你的差分对是否符合规范。

5. 在 .qsf 文件中添加差分引脚约束

• 如果你在 Pin Planner 中绑定了差分对，但仍然报错，可以尝试手动在 .qsf 文件中添加约束：

  set_location_assignment PIN_XX -to CLK_P
  set_location_assignment PIN_YY -to CLK_N
  set_diff_pair_assignment -name "Differential Pair" -to CLK_P CLK_N


注意： PIN_XX 和 PIN_YY 是实际的物理引脚编号。

6. 检查 I/O 标准是否匹配

• 差分对需要使用特定的 I/O 标准（如 LVDS_25、LVDS_33）。
• 在 .qsf 文件中添加：

  set_global_assignment -name IO_STANDARD "LVDS_25" -to CLK_P
  set_global_assignment -name IO_STANDARD "LVDS_25" -to CLK_N


---

💡 三、示例代码修改（.qsf 文件）

假设你有一个差分输入对 CLK_P 和 CLK_N，以及一个差分输出对 DATA_P 和 DATA_N，以下是 .qsf 文件的示例：

# 差分输入对
set_location_assignment PIN_10 -to CLK_P
set_location_assignment PIN_11 -to CLK_N
set_diff_pair_assignment -name "Differential Pair" -to CLK_P CLK_N
set_global_assignment -name IO_STANDARD "LVDS_25" -to CLK_P
set_global_assignment -name IO_STANDARD "LVDS_25" -to CLK_N

# 差分输出对
set_location_assignment PIN_12 -to DATA_P
set_location_assignment PIN_13 -to DATA_N
set_diff_pair_assignment -name "Differential Pair" -to DATA_P DATA_N
set_global_assignment -name IO_STANDARD "LVDS_25" -to DATA_P
set_global_assignment -name IO_STANDARD "LVDS_25" -to DATA_N

---

🧠 四、建议操作步骤

1. 打开 Pin Planner，检查差分对是否被正确识别为 Differential Pair。
2. 确保两个引脚在同一 I/O Group。
3. 检查 .qsf 文件中的约束是否正确。
4. 使用 Device View 查看器件的差分对限制。
5. 如果仍无法解决，尝试重新生成引脚分配文件（.pin），并重新加载到 Quartus。

---

📌 五、总结

| 问题 | 解决方案 | |------|----------| | 差分对未正确配置 | 设置为 Differential Pair | | 引脚不属于同一组 | 确保在同一 I/O Group | | 类型不一致 | 输入对输入，输出对输出 | | 器件不支持 | 参考器件手册 | | I/O 标准错误 | 设置合适的 I/O 标准 |

---

如果你能提供具体的错误信息（如报错内容或截图），我可以进一步帮助你定位问题！
