ros小车的全局地图有问题(关键词-map)

Question

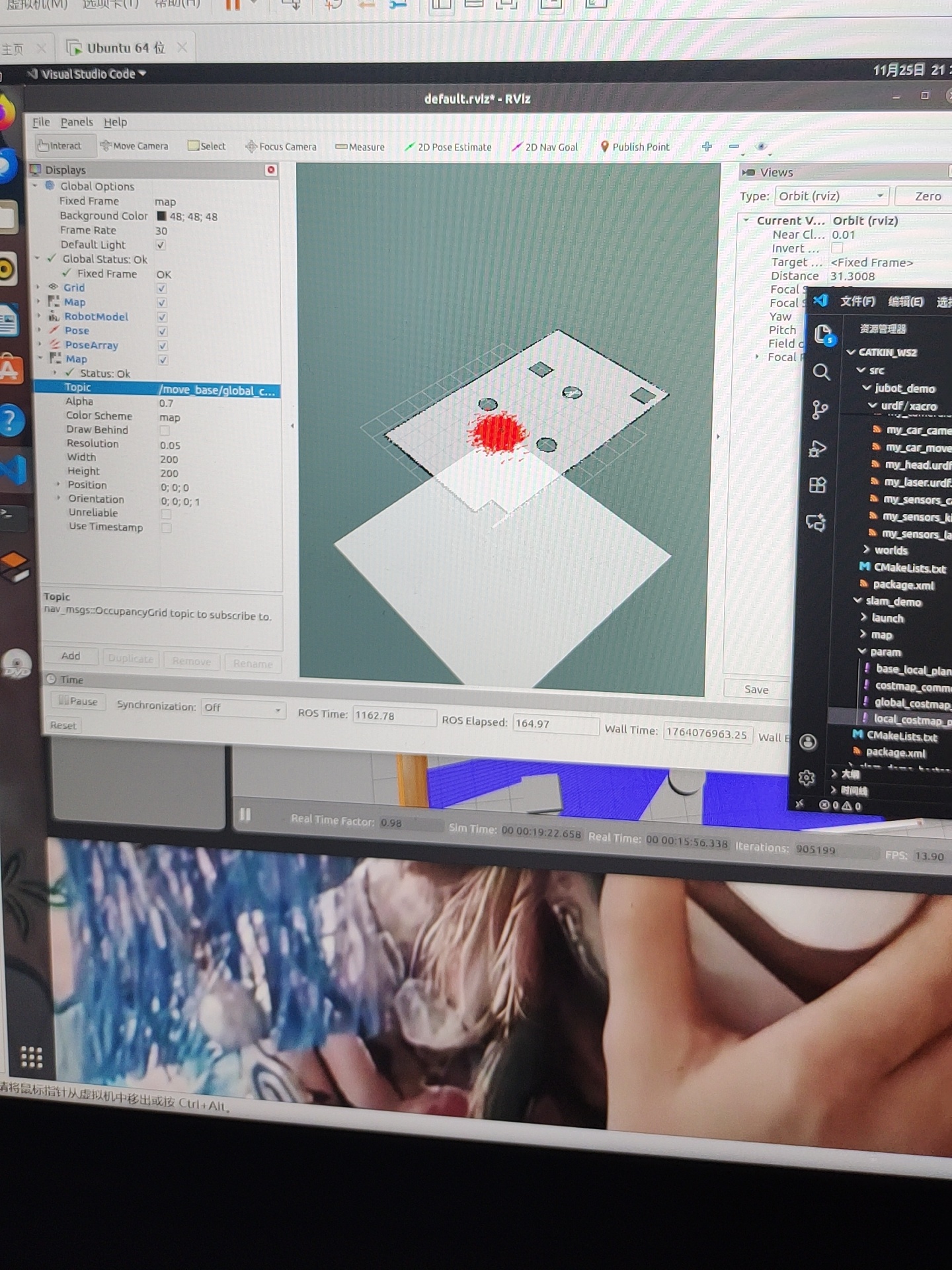

打开rviz后，全局地图和gmapping建图得到的地图不在一个位置，导致后面不能正常运行，但局部地图又是正常的

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 全局地图和建图得到的地图位置不一致。
   - 局部地图正常，说明传感器数据处理和局部建图部分基本正常，问题主要出在全局地图的配置或与建图结果的关联上。
2. 解决方案：
   - 检查地图坐标系：
   • 确认gmapping建图节点输出的地图坐标系与rviz中显示全局地图所期望的坐标系一致。可以查看gmapping节点和rviz中关于地图坐标系的参数设置。例如，在gmapping的参数配置文件中（通常是gmapping.yaml），查看map_frame参数是否正确设置为与rviz中全局地图显示所对应的坐标系（如map）。
   • 检查tf变换：
   • 确保tf树中存在正确的坐标变换关系，使得全局地图能够正确显示在期望的位置。可以使用rostopic echo /tf命令查看tf变换信息，检查地图坐标系与机器人坐标系等之间的变换是否正确。例如，如果机器人坐标系是base_link，要确保有从base_link到map坐标系的正确变换。
   • 校准传感器：
   • 地图位置不准确可能是由于传感器数据不准确导致的。检查激光雷达等传感器的校准情况，确保传感器数据能够准确反映环境信息。例如，如果激光雷达安装有偏差，可能会导致建图的位置偏移。
   • 重新启动相关节点：
   • 尝试先关闭gmapping建图节点和rviz，然后重新启动它们，看是否能解决地图位置不一致的问题。可以使用以下命令：
     bash rosnode kill /gmapping_node rosrun rviz rviz -d your_rviz_config.rviz rosrun gmapping slam_gmapping scan:=/scan
   • 其中your_rviz_config.rviz是你的rviz配置文件路径。
3. 不同解决方案的优缺点：
   - 检查地图坐标系：
   • 优点：直接针对地图坐标系设置问题进行排查，较为直观，如果坐标系设置错误很容易发现并改正。
   • 缺点：可能存在配置文件中坐标系参数名称不熟悉等情况，导致排查时间较长。
   • 检查tf变换：
   • 优点：全面检查坐标变换关系，能发现整个tf树中可能存在的问题，对于复杂的坐标系关系排查很有帮助。
   • 缺点：tf信息较多，分析起来可能比较复杂，需要对tf有较深入的理解。
   • 校准传感器：
   • 优点：从根源上解决可能因传感器问题导致的地图位置不准确，是比较彻底的解决方法。
   • 缺点：校准过程可能比较繁琐，需要专业的校准设备和知识，如果传感器本身没有问题，可能会浪费时间在不必要的校准上。
   • 重新启动相关节点：
   • 优点：简单直接，有可能通过重新启动来恢复正确的状态，尤其是对于一些临时的配置错误或节点异常情况。
   • 缺点：不能从根本上解决问题，如果是配置文件错误或传感器校准问题，重新启动可能无法解决。
4. 总结：
   - 全局地图与建图地图位置不一致是一个比较常见的问题，主要通过检查坐标系设置、tf变换、传感器校准以及重新启动相关节点等方法来解决。在排查过程中，需要仔细查看各个环节的配置和数据，逐步定位问题并解决。

例如，如果发现gmapping的map_frame参数设置错误，将其修改为正确的坐标系名称后，重新启动gmapping和rviz，可能就会使全局地图显示在正确位置。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
