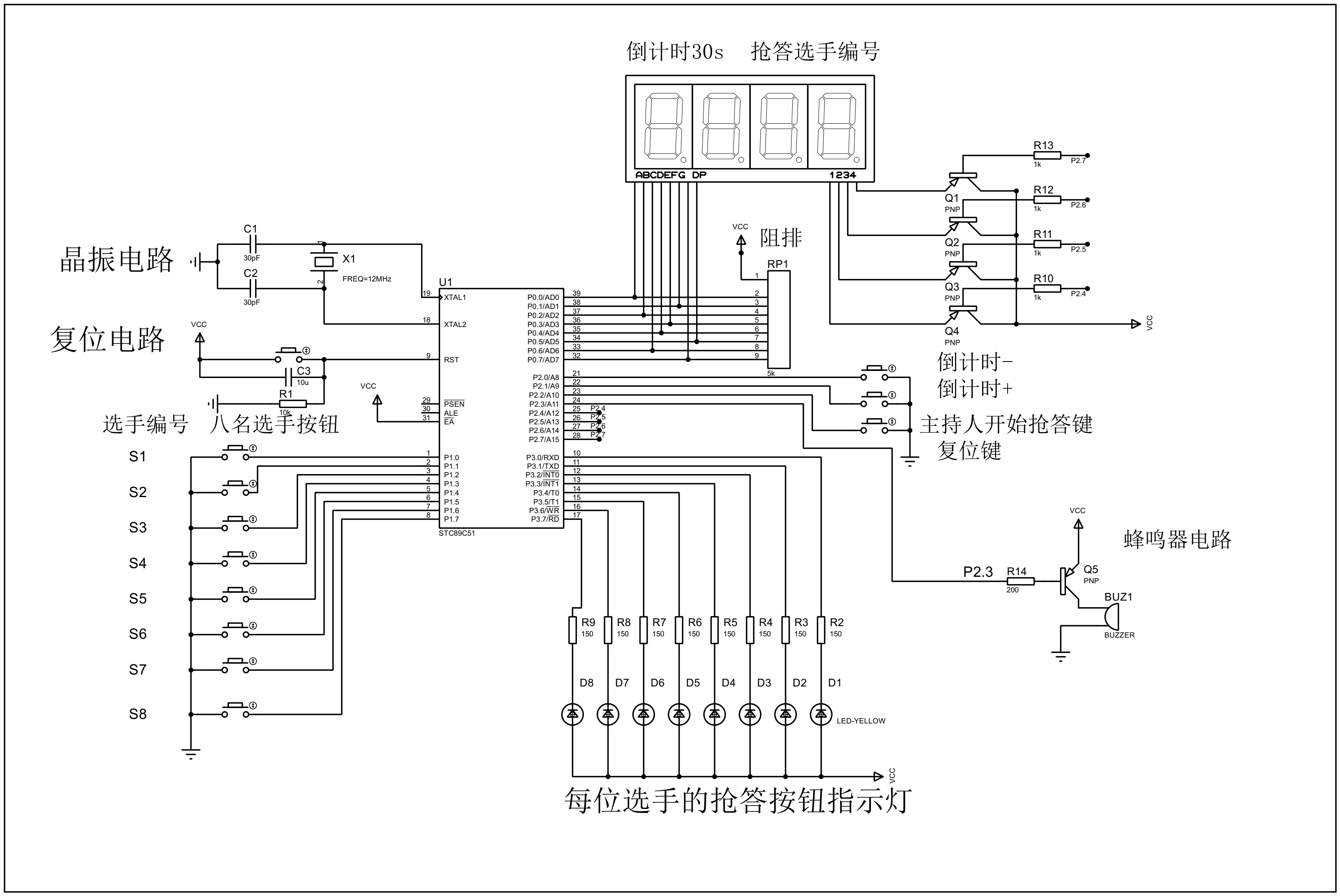

这个电路图右上角三极管这部分怎么导通的 有哥知道解答一下吗

Question

这个程序电路图右上角三极管这部分怎么导通的谁能详细讲解下吗，大学生很需要这个答案

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的“电路图右上角三极管这部分怎么导通的”，这是一个关于三极管（晶体管）导通原理的问题。为了帮助你更清楚地理解，我将从三极管的基本工作原理、导通条件以及可能的电路结构三个方面进行详细讲解。

---

一、三极管的基本类型和工作原理

三极管主要有两种类型：NPN型 和 PNP型，它们的导通条件不同：

1. NPN型三极管

• 导通条件：基极（B）电压 > 发射极（E）电压，且集电极（C）电压 > 基极（B）电压。
• 电流方向：从集电极（C）流向发射极（E），由基极控制。

2. PNP型三极管

• 导通条件：基极（B）电压 < 发射极（E）电压，且集电极（C）电压 < 基极（B）电压。
• 电流方向：从发射极（E）流向集电极（C），由基极控制。

---

二、三极管导通的关键因素

要判断三极管是否导通，需关注以下几点：

1. 偏置电压

• 基极-发射极电压（Vbe）：对NPN来说，通常需要约0.7V以上才能导通；对PNP则相反。
• 集电极-发射极电压（Vce）：在导通时，Vce应小于一定值（如0.3V左右）。

2. 电流路径

• 导通后，三极管相当于一个“开关”或“放大器”，电流从集电极流向发射极（NPN）或反之（PNP）。

3. 外部电路设计

• 比如是否有电阻限制基极电流、电源供电情况等。

---

三、假设右上角三极管是NPN型的情况（常见）

如果你的电路图中右上角的三极管是NPN型，那么它的导通方式可能是这样的：

1. 基极被高电平驱动

• 假设有一个微控制器（如Arduino）连接到三极管的基极，当微控制器输出高电平时，三极管导通。

2. 发射极接地

• 发射极接GND，基极通过限流电阻接到微控制器的输出引脚。

3. 集电极连接负载

• 集电极连接一个LED、电机或其他负载，另一端接电源（如+5V）。

4. 导通状态

• 当基极电压高于发射极（即0.7V以上），三极管导通，电流从集电极流向发射极，负载工作。

---

四、示例代码（以Arduino为例）

假设你用的是NPN三极管（如2N2222）来控制一个LED：

// Arduino 控制三极管导通
int transistorPin = 9; // 连接三极管基极的引脚

void setup() {
  pinMode(transistorPin, OUTPUT);
}

void loop() {
  digitalWrite(transistorPin, HIGH); // 导通三极管
  delay(1000);
  digitalWrite(transistorPin, LOW);  // 关闭三极管
  delay(1000);
}

注意：三极管基极需要加一个限流电阻（例如1kΩ），否则可能会烧毁三极管或微控制器。

---

五、总结：三极管导通的关键点

重点总结如下：

1. 确定三极管类型（NPN或PNP）
2. 检查基极-发射极电压是否满足导通条件
3. 确认电流路径是否完整（集电极→发射极）
4. 查看外部电路设计（如限流电阻、电源供电）
5. 编写合适的控制程序（如使用Arduino控制基极电压）

---

如果你能提供具体的电路图或三极管型号，我可以进一步帮你分析其具体导通方式。希望这些信息对你有帮助！如果还有疑问，欢迎继续提问。
