51单片机，温湿度pm2.5测量，程序运行正常，液晶显示乱码

Question

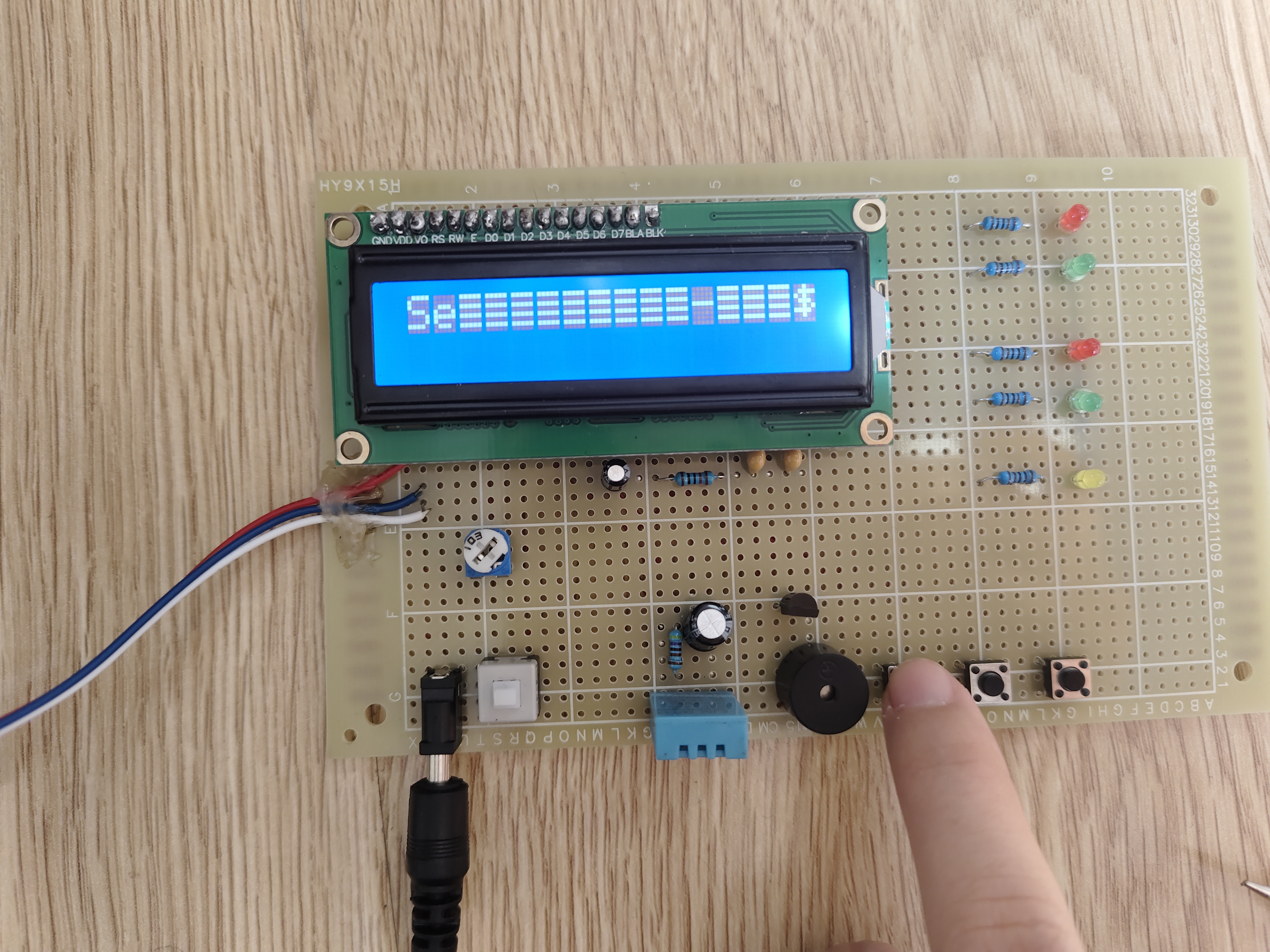

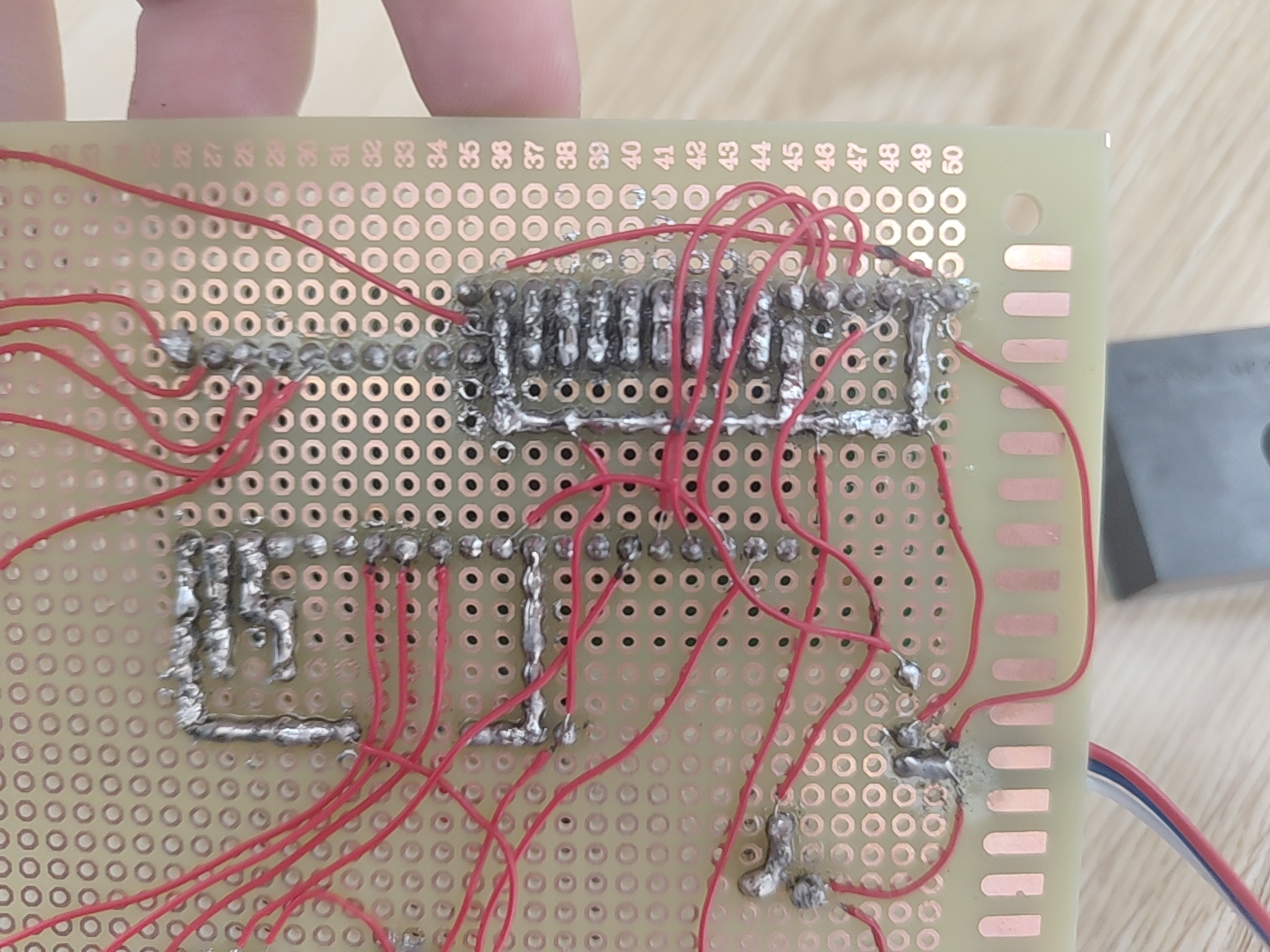

救命，今天截止了，温湿度功能什么的都正常了，最小系统应该没问题，就是这个液晶一直乱码，我特意来注册的，救命！

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 程序运行其他功能正常，排除了整体硬件连接和程序逻辑的大方向错误。
   - 液晶显示乱码，可能是液晶与单片机之间的通信问题，比如数据线连接错误、时序问题、液晶初始化设置错误等。
2. 解决方案：
   - 检查硬件连接：
   • 确认液晶的数据线（如D0 - D7）与单片机的对应端口连接正确，不能有短路、断路情况。
   • 检查液晶的控制线（如RS、RW、E）与单片机的连接是否正常。
   • 检查液晶初始化：
   • 查看初始化代码中液晶的指令设置是否正确。例如，常见的初始化代码如下：

#include <reg51.h>

// 定义液晶端口
sbit RS = P2^0;
sbit RW = P2^1;
sbit E  = P2^2;
#define LCD_DATA P0

// 延迟函数
void delay(unsigned int time) {
    unsigned int i, j;
    for(i = 0; i < time; i++)
        for(j = 0; j < 1275; j++);
}

// 写指令函数
void write_command(unsigned char command) {
    LCD_DATA = command;
    RS = 0;
    RW = 0;
    E = 1;
    delay(1);
    E = 0;
}

// 写数据函数
void write_data(unsigned char dat) {
    LCD_DATA = dat;
    RS = 1;
    RW = 0;
    E = 1;
    delay(1);
    E = 0;
}

// 初始化液晶
void init_lcd() {
    write_command(0x38); // 8位数据接口, 2行显示, 5x7字体
    write_command(0x0C); // 显示开, 光标关, 闪烁关
    write_command(0x06); // 光标自动右移
    write_command(0x01); // 显示清屏
}

void main() {
    init_lcd();
    while(1) {
        // 后续显示内容等代码
    }
}

 - 确保初始化时设置的显示模式、数据位数等与液晶实际参数匹配。

• 检查通信时序：
  • 确认单片机发送指令和数据时的时序是否符合液晶要求。可以通过示波器观察E信号以及数据线上的信号变化是否正确。例如，写指令时，E信号应该有一个合适的高电平持续时间来使液晶接收指令。
    3. 多种解决方案优缺点：
• 硬件连接检查：
  • 优点：直接针对可能出现的硬件连接错误进行排查，是解决问题的基础步骤，如果硬件连接错误解决后，问题通常能直接解决。
  • 缺点：需要仔细检查每一根线，比较耗时，且如果硬件本身有问题可能需要更换硬件。
• 液晶初始化检查：
  • 优点：能快速定位初始化设置是否正确，是比较常见的导致显示问题的原因之一，修改初始化代码相对容易。
  • 缺点：此字段错误可能不太容易发现，特别是对于一些不太熟悉液晶初始化参数的情况。
• 通信时序检查：
  • 优点：能深入了解单片机与液晶之间的通信细节，对于一些复杂的液晶显示问题很有帮助。
  • 缺点：需要示波器等工具，成本较高，且操作相对复杂。
    4. 总结：
    液晶显示乱码通常是由硬件连接、初始化设置或通信时序问题导致的。先检查硬件连接确保无误，再仔细核对液晶初始化代码，最后如果有条件可检查通信时序。通过逐步排查这些方面，应该能够解决液晶显示乱码的问题。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
