根据你的描述，你在使用 ANSYS Fluent Meshing 对二维模型进行网格划分时遇到了一个边界条件设置问题，具体表现为在“更新边界条件”阶段系统报错。以下是详细分析与解决方案：
✅ 一、问题分析
你提到以下关键点：

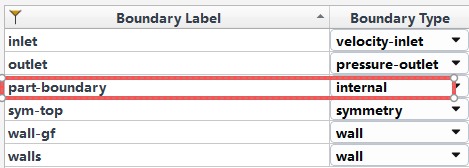

- 两个 part 共享一条边（未命名），这条边是两种流体的初始界面；
- 该边应为“internal”类型，因为两种流体可以在此交换质量和动量；

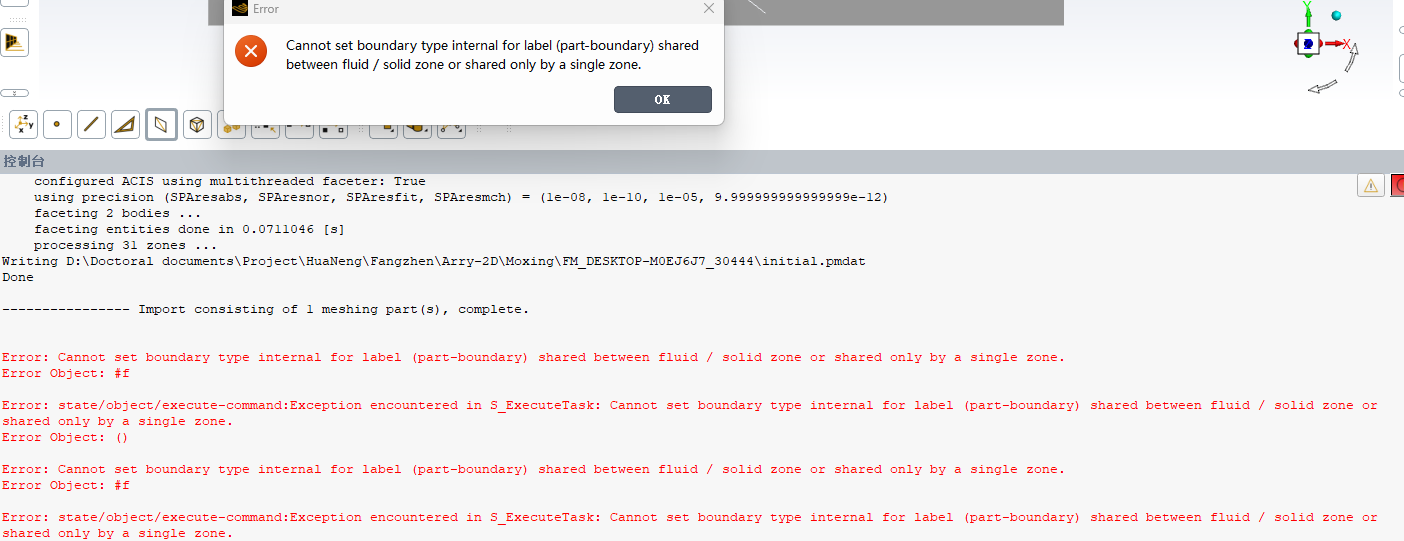

- 但系统提示错误，若设为“Interface”，可顺利划分网格，但不共节点且无法初始化；
- 你怀疑可能是：
🔍 二、可能原因分析
1. 边界条件类型选择不当
- “Internal”：适用于两个区域之间共享的边，通常用于多区域建模（如两相流），要求两个 part 的边必须完全匹配（即共节点）。
- “Interface”：用于两个区域之间的非共节点边界，常用于耦合计算（如 FLUENT 中的 MRF 或多物理场耦合），但需要额外配置接口关系。
重点：如果你的两个 part 的边不共节点，那么不能使用“Internal”，而应使用“Interface”。否则系统会报错。
2. 模型几何问题
- 即使你认为模型没有错误，也有可能存在以下情况：
- 两条边虽然看起来重合，但实际并不完全对齐或共线；
- 部分边被错误地连接到其他部分；
- 几何中存在微小间隙或重叠。
3. 软件版本或 Bug
- ANSYS Fluent 2024 R2 是较新的版本，但不排除某些边界条件处理逻辑存在 bug。
🛠️ 三、解决方案
步骤一：确认是否为共节点边
- 打开 Geometry 模块，检查两个 part 的边是否完全共节点。
- 如果不是，不能使用“Internal”，应改为“Interface”。
重点：如果两个 part 的边不共节点，就不能用“Internal”，否则会报错。
步骤二：将边界条件设置为“Interface”
- 在 Boundary Conditions 界面中，将那条边设置为 “Interface”。
- 之后在 Solution 阶段，需要手动配置 interface 的关系（如 Coupled）。
步骤三：确保 interface 正确关联
- 在 Fluent 中，进入 Define > Interface，创建一个新的 interface，并将两个 part 的边界选中。
- 设置为 Coupled（默认）或 Shared（如果共节点）。
步骤四：检查初始化设置
- 在 Solution Initialization 中，确保两个区域的初始化参数正确。
- 若仍无法初始化，可能需要手动输入初始值。
💡 四、推荐操作流程（有序列表）
-
确认两个 part 的共享边是否共节点：
- 打开 Geometry 模块，检查边是否对齐并共节点。
- 如果不共节点，不能使用 “Internal”，需改用 “Interface”。
-
将共享边设置为 “Interface”：
- 在 Boundary Conditions 中，选择该边，将其类型设置为 “Interface”。
-
在 Fluent 中定义 interface 关系：
- 进入 Define > Interface，创建新 interface。
- 将两个 part 的边界添加到 interface 中。
- 设置为 Coupled。
-
检查初始化设置：
- 在 Solution Initialization 中，确保两个区域的初始条件合理。
- 若仍无法初始化，尝试手动输入初始值。
-
运行求解器：
- 确保所有边界条件和 interface 设置正确后，开始求解。
🧪 五、代码示例（Fluent TUI 命令）
如果你使用 TUI（文本用户界面）命令来设置 interface，可以参考如下命令：
/define/mesh/interface
create interface name=my_interface
select boundary my_boundary_1
select boundary my_boundary_2
set type coupled
注意：my_boundary_1 和 my_boundary_2 是你两个 part 的边界名称。
✅ 六、总结
| 问题 | 解决方案 |
|------|----------|
| 边界条件类型错误 | 不共节点边不能使用 “Internal”，应使用 “Interface” |
| 初始化失败 | 确保 interface 正确配置，并手动设置初始条件 |
| 报错 | 检查几何是否共节点，确保 boundary 设置正确 |
如果你能提供更具体的几何结构或 error message，我可以进一步帮你定位问题。希望以上内容对你有帮助！
