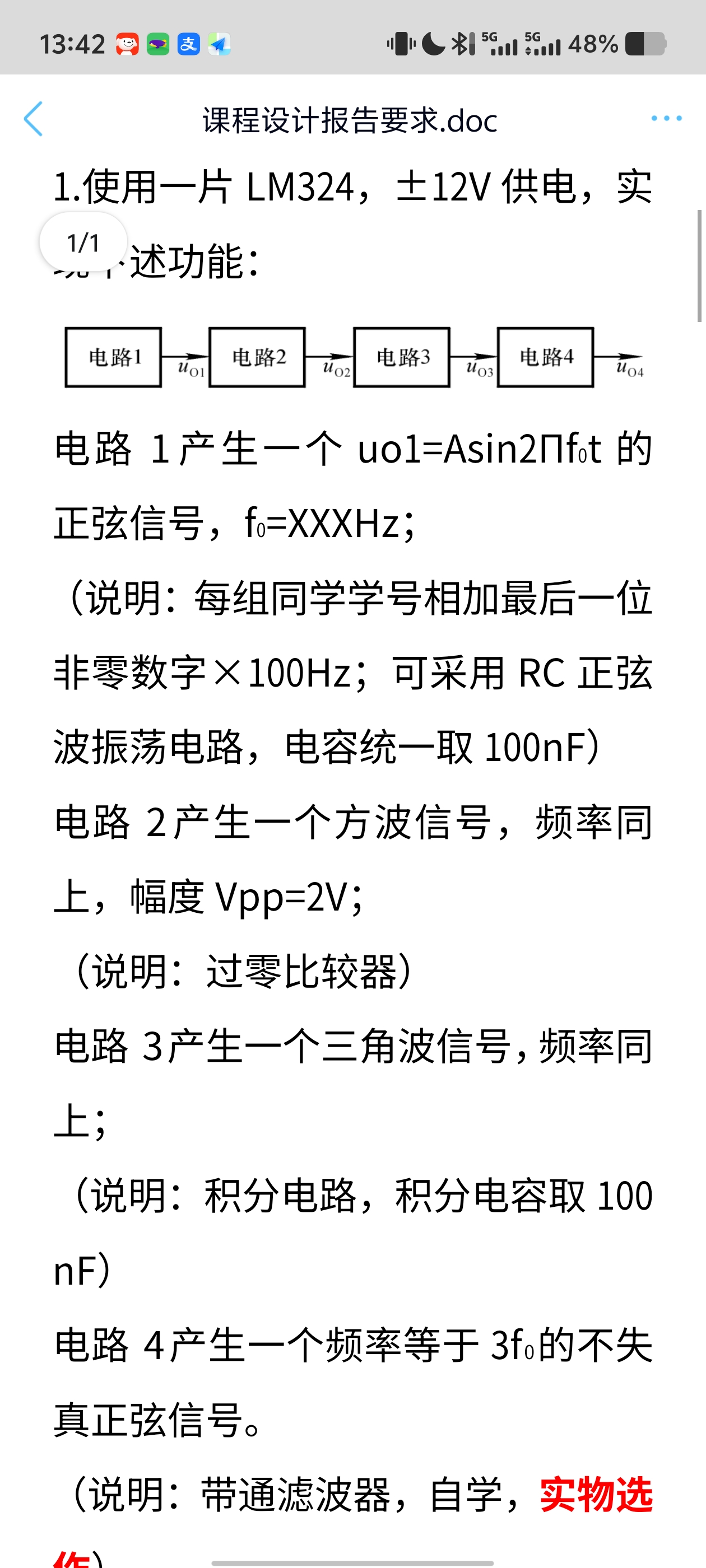

你提到的是“模电(模拟电子技术)”中的一种电路设计任务,目标是将正弦波转换为方波,再转换为三角波,并要求在 Multisim 中进行仿真。这种电路通常用于信号发生器或波形变换的实验中。
一、电路设计思路
1. 正弦波 → 方波:
- 使用过零比较器(Zero-Crossing Comparator)实现。
- 原理:当输入信号(正弦波)超过参考电压(通常是0V)时,输出切换为高电平;低于参考电压时,输出切换为低电平。
- 可以使用 LM741 或 LM358 等运算放大器搭建。
2. 方波 → 三角波:
- 使用积分电路(Integrator Circuit)实现。
- 原理:对输入的方波进行积分,得到一个线性变化的三角波。
- 积分电路由运算放大器和RC网络构成。
二、Multisim 仿真电路设计步骤
✅ 步骤 1:准备元器件
- 信号源:Function Generator(函数发生器)
- 运算放大器:LM741 或 LM358
- 电阻:R1 = 1kΩ, R2 = 10kΩ(用于比较器的反馈)
- 电容:C1 = 10nF(积分电容)
- 电源:±12V(供电给运放)
✅ 步骤 2:搭建比较器电路(正弦→方波)
电路连接:
- 输入端接 Function Generator(频率设为 1kHz,幅值 1Vpp)
- 运算放大器配置为电压比较器,不加负反馈
- 输出端接示波器(Scope)
代码/设置说明(若用Multisim):
- Function Generator:设置为 Sine Wave,Frequency = 1kHz,Amplitude = 1V
- Comparator:使用 LM741,配置为非反相比较器,参考电压为 0V(直接接地)
注意: 在 Multisim 中,运算放大器默认是双电源供电,所以要确保 V+ 和 V- 接 ±12V。
✅ 步骤 3:搭建积分电路(方波→三角波)
电路连接:
- 输入端接比较器的输出(即方波)
- 运算放大器配置为积分器
- 电阻 R1 = 1kΩ,电容 C1 = 10nF
公式说明:
$$
V_{out} = -\frac{1}{R_1 C_1} \int V_{in}(t) dt
$$
关键点: 积分器的输出是一个与输入方波脉冲面积成比例的三角波。
三、Multisim 仿真设置建议
1. 示波器设置:
- 设置两个通道,分别观察输入(正弦波)和输出(方波、三角波)
- 时间轴设为 1ms/div,电压轴设为 1V/div
2. 模拟参数调整:
- 如果三角波幅度太小,可增大电容 C1 或减小 R1
- 如果方波失真,检查比较器是否工作在线性区(应处于饱和状态)
四、可能遇到的问题及解决办法
| 问题 | 原因 | 解决方案 |
|------|------|----------|
| 输出无波形 | 电源未正确连接 | 检查 ±12V 是否接入 |
| 波形失真 | 比较器未饱和 | 增大输入信号幅度 |
| 三角波不规则 | 积分电容过大或过小 | 调整 R1/C1 参数 |
| 示波器显示异常 | 通道设置错误 | 检查示波器通道和触发设置 |
五、修改后的 Multisim 电路图结构(文字描述)
[Function Generator] --(Sine Wave)--> [Comparator (LM741)] --> [Square Wave]
|
v
[Integrator (LM741)] --> [Triangle Wave]
六、推荐电路图参考(文字版)
1. 比较器电路(正弦→方波)
- Input: 1kHz, 1Vpp sine wave
- Comparator: LM741, non-inverting input grounded
- Output: Square wave (0–5V)
2. 积分器电路(方波→三角波)
- Input: Square wave from comparator
- Integrator: LM741, R = 1kΩ, C = 10nF
- Output: Triangle wave (0–5V)
七、总结
重点总结如下:
- 正弦波转方波:使用比较器电路(如 LM741 配置为电压比较器)
- 方波转三角波:使用积分电路(如 LM741 配置为积分器)
- Multisim 实现:通过 Function Generator 提供信号,通过 Scope 观察波形
- 调试技巧:逐步测试每级电路,确保每一级都正常工作后再整体联调
如果你有具体的波形要求或需要更详细的参数计算,可以告诉我,我可以帮你进一步优化电路!
