cero机械虎钳装配问题

Question

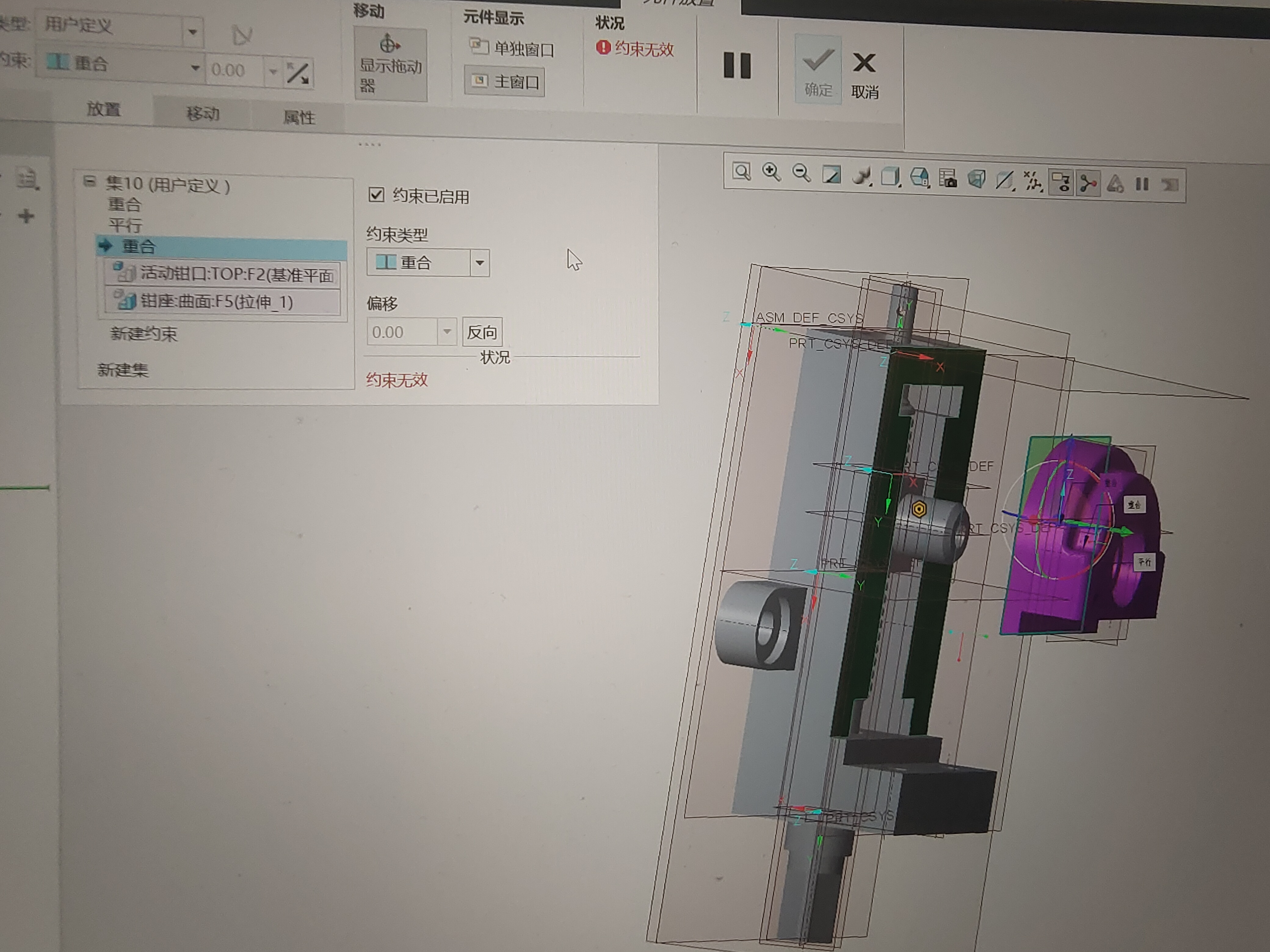

机械虎钳建模，轴线和底面重合的约束只能存在一个，一起出现就会约束无效机械

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的“Cero机械虎钳装配问题”中，关于“轴线和底面重合的约束只能存在一个，一起出现就会约束无效”的问题，是一个在CAD或CAE（如Cero、SolidWorks、CATIA等）中常见的装配约束冲突问题。下面我将详细分析这个问题，并提供解决方案。

---

一、问题背景分析

在机械装配过程中，轴线对齐和底面重合是两种常用的约束方式：

• 轴线对齐（Axis Alignment）：用于确保两个零件的轴线重合，常用于旋转部件（如齿轮、轴等）。
• 底面重合（Face to Face）：用于确保两个平面完全贴合，常用于固定件的底面与支撑面之间的配合。

然而，在某些软件中（如Cero），如果同时应用这两种约束，可能会导致约束冲突，从而使得其中一个或两个约束失效。

---

二、问题原因分析

1. 约束重复或冲突
   如果两个约束都试图控制同一个自由度，就会产生冲突。例如：

   • 轴线对齐可能已经限制了两个零件的旋转自由度；
   • 底面重合又试图限制平移自由度；
   • 这两者叠加可能导致系统无法确定唯一解。

2. 软件约束机制限制
   某些CAD软件在处理多约束时，会自动忽略部分约束以避免矛盾，导致约束无效。

3. 装配顺序不当
   如果先放轴线对齐再放底面重合，或者反之，也可能导致约束无效。

---

三、解决方案

1. 只使用一种约束方式

• 优先使用轴线对齐：适用于需要旋转配合的零件（如齿轮、轴承等）。
• 优先使用底面重合：适用于需要固定位置的零件（如底座、支架等）。

建议：根据实际装配需求选择最合适的约束方式，避免同时使用多个约束。

2. 分步添加约束

• 先添加轴线对齐，确认无误后再添加底面重合。
• 或者反过来，先添加底面重合，再添加轴线对齐。

注意：每次添加约束后都要检查是否有效，防止后续约束被覆盖或忽略。

3. 使用更精确的约束类型

• 有些软件支持更精细的约束，如：
  • 同轴心（Coaxial）
  • 共面（Coincident）
  • 接触（Contact）
• 使用这些更精确的约束可以避免冲突。

4. 检查零件几何精度

• 确保两个零件的轴线和底面都是准确对齐的，否则即使约束正确也会失败。
• 可以使用测量工具检查轴线和面的对齐情况。

5. 修改零件建模方式

• 如果零件设计不合理，比如轴线偏离底面，那么即使约束正确也无法生效。
• 建议重新建模，使轴线与底面合理对齐。

---

四、代码示例（假设为伪代码）

如果你使用的是Cero或其他CAD软件，以下是一个伪代码示例，展示如何逐步添加约束：

# 假设零件A和零件B是两个要装配的零件
constraint_axis = create_constraint("axis_alignment", partA, partB)
if constraint_axis is not None:
    print("轴线对齐约束已成功添加")
else:
    print("轴线对齐约束失败")

# 添加底面重合约束
constraint_face = create_constraint("face_coincidence", partA, partB)
if constraint_face is not None:
    print("底面重合约束已成功添加")
else:
    print("底面重合约束失败")

注意：以上为伪代码，具体实现依赖于所使用的CAD软件API。

---

五、总结

| 问题 | 解决方案 | |------|----------| | 轴线对齐和底面重合同时使用导致约束无效 | 只使用一种约束方式，或分步添加 | | 约束冲突 | 检查并优化零件几何关系 | | 软件限制 | 使用更精确的约束类型 | | 装配顺序错误 | 调整约束添加顺序 |

---

六、建议

• 在进行复杂装配前，先进行单个约束测试，确保每个约束都能正常工作。
• 对于关键部位（如轴与底面），尽量保持几何对齐，减少约束依赖。
• 如果遇到多次约束无效的情况，建议联系软件技术支持，查看是否有版本兼容性问题。

---

如果你能提供更多关于你的模型结构或使用的软件信息，我可以进一步帮你分析具体问题。
