page胶图怎么数条带数与作图

Question

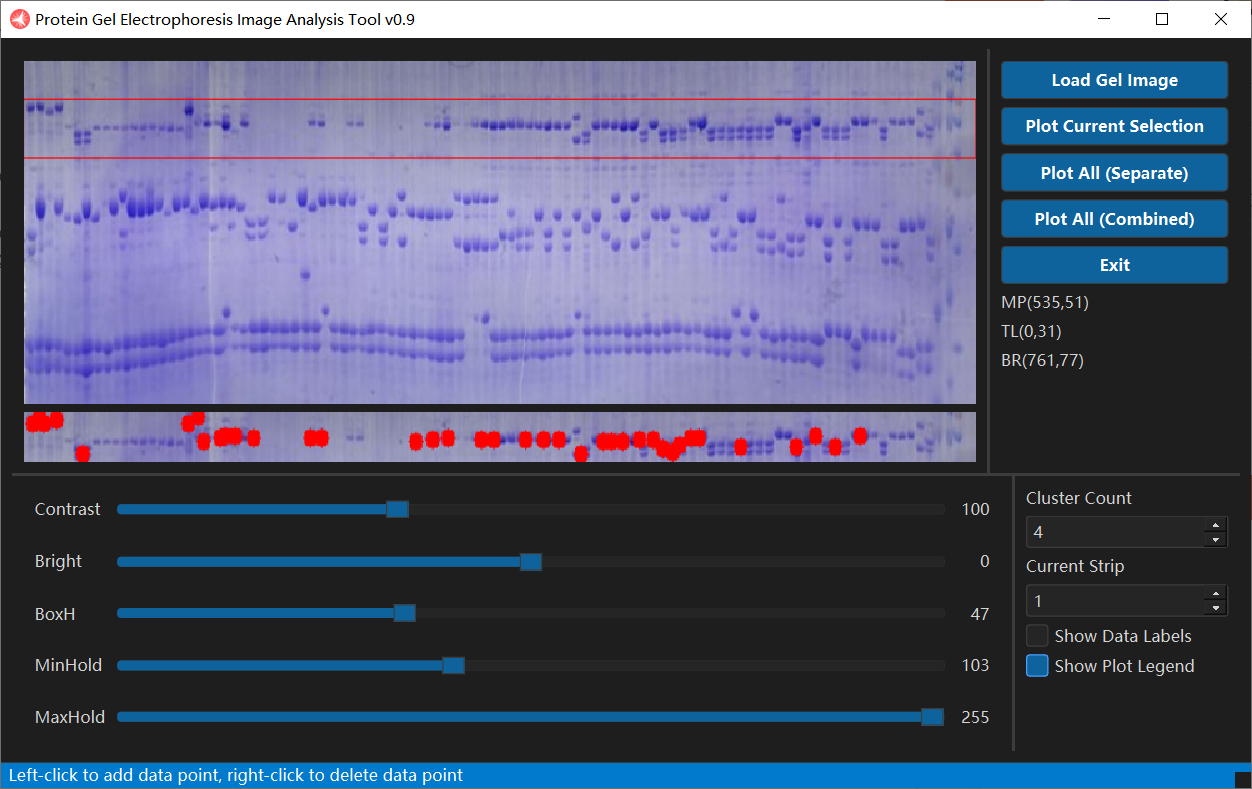

page跑胶的胶图怎么处理可以数出条带数，生成这种图啊除了这个软件

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在分子生物学实验中，PAGE胶图（聚丙烯酰胺凝胶电泳） 是用于分析蛋白质、DNA 或 RNA 的重要工具。为了从 PAGE 胶图中数出条带数并生成图像，可以使用多种方法和软件。以下是一些详细的解决方案，包括 手动计数 和 自动处理 方法，并提供一些替代软件的建议。

---

一、如何从 PAGE 胶图中数出条带数？

1. 手动计数法

• 步骤：
  • 使用扫描仪或相机将胶片或凝胶数字化。
  • 将图像导入图像处理软件（如 ImageJ、GIMP、Photoshop 等）。
  • 在图像上标记每个条带。
  • 手动统计条带数量。

注意：这种方法适合小规模数据，但耗时且容易出错。

---

二、如何处理 PAGE 胶图并生成图像？

1. 使用 ImageJ 进行图像处理与条带分析

a. 下载并安装 ImageJ

b. 操作步骤：

1. 打开图像

   • File → Open → 选择你的 PAGE 胶图图片（支持 JPG, PNG, TIFF 等格式）

2. 调整对比度

   • Image → Adjust → Brightness/Contrast
   • 提高对比度以清晰显示条带

3. 添加标尺

   • Analyze → Tools → Measuring Tool
   • 用标尺测量已知大小的 marker 条带，确定每条带的分子量

4. 标记条带

   • 用画笔工具或标注工具标记所有可见条带

5. 统计条带数

   • 手动记录条带数量，或使用插件（如 "GelAnalyzer"）进行自动识别

推荐插件：GelAnalyzer 是一个专门用于分析凝胶图像的 ImageJ 插件，可以自动识别条带并统计数量。

---

三、除了 ImageJ，还有哪些软件可以处理 PAGE 胶图？

以下是几种常用的 PAGE 胶图处理软件，可用来数条带和生成图像：

| 软件名称 | 特点 | 是否免费 | |----------|------|----------| | ImageJ + GelAnalyzer | 免费、开源、功能强大 | ✅ | | Bio-Rad Image Lab | 专为 Bio-Rad 凝胶系统设计 | ❌（商业软件） | | GelCompare II | 用于比较多个凝胶图像 | ❌（商业软件） | | Candea | 用于 DNA/RNA 凝胶分析 | ✅（开源） | | Java-Gel | 基于 Java 的凝胶分析工具 | ✅（开源） |

---

四、如何生成标准的 PAGE 胶图图像？

1. 使用图像编辑软件（如 Photoshop / GIMP）

• 对图像进行去噪、增强对比度、调整亮度
• 添加标签（如“Marker”、“Sample A”等）
• 导出为 PDF 或 PNG 格式用于论文或报告

2. 使用 Python 脚本自动化处理（示例代码）

如果你熟悉编程，可以使用 Python 库（如 PIL、OpenCV、scikit-image）来自动化处理图像并计数条带。

from PIL import Image
import numpy as np
import matplotlib.pyplot as plt

# 加载图像
img = Image.open("page_gel.jpg")
img_array = np.array(img)

# 转换为灰度图
gray_img = np.mean(img_array, axis=2)

# 自动检测条带（简单示例，实际需更复杂算法）
threshold = 0.5 * gray_img.max()
binary_img = (gray_img > threshold).astype(np.uint8) * 255

# 显示结果
plt.imshow(binary_img, cmap='gray')
plt.title("Binary Image of Gel")
plt.show()

# 可以进一步使用连通区域分析（connected components）来统计条带数

注意：上述代码仅为示例，实际应用中需要更复杂的图像处理逻辑（如边缘检测、形态学操作等）才能准确识别条带。

---

五、总结：处理 PAGE 胶图的完整流程

1. 获取图像：使用扫描仪或相机拍摄凝胶
2. 图像预处理：提高对比度、去噪、调整亮度
3. 条带识别：
   • 手动标记（适合少量样本）
   • 使用 ImageJ + GelAnalyzer 自动识别
4. 统计条带数：根据标记或插件输出结果
5. 生成图像：使用图像编辑软件或 Python 脚本美化图像

---

六、推荐工具列表

1. ImageJ + GelAnalyzer（首选，免费、强大）
2. Python + OpenCV（适合有编程基础的用户）
3. Bio-Rad Image Lab（专业级，商业软件）
4. Candea / Java-Gel（开源，适合特定需求）

---

七、常见问题解答

Q1: 如何判断条带是否是特异性产物？

A: 通过与已知大小的 marker 对比，结合实验条件（如引物、酶切等）进行判断。

Q2: 为什么有些条带不清晰？

A: 可能是由于电泳时间不足、染色不充分、曝光过度或图像质量差导致。

---

如果你有具体的图像文件或更详细的需求，欢迎上传或描述，我可以帮助你进一步分析和处理！
