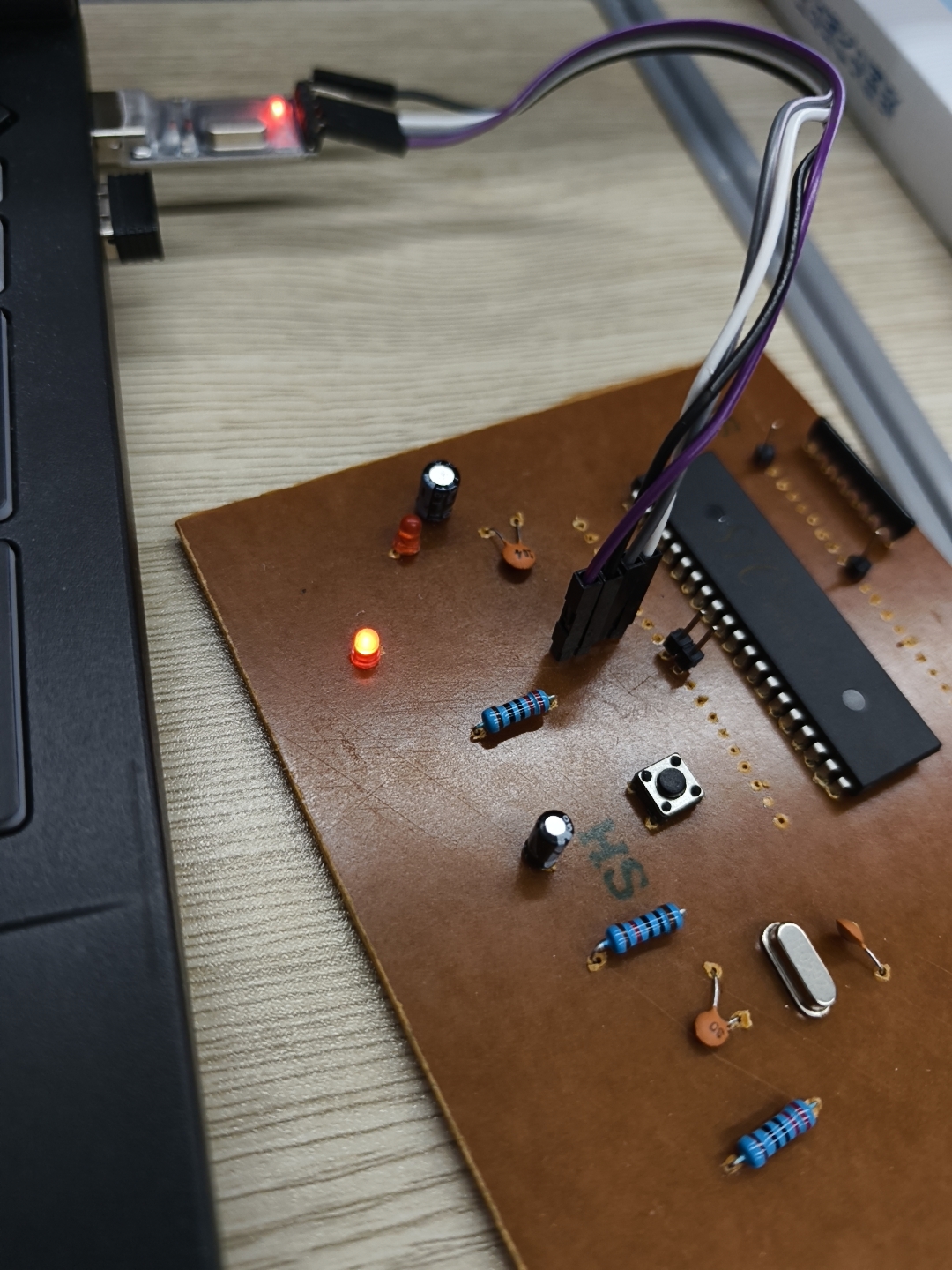

图为基于51单片机的最小系统（点亮一个LED），通电后，电源指示灯不亮，但单片机的LED亮了

Question

图为基于51单片机的最小系统（点亮一个LED），通电后，电源指示灯不亮，但单片机的LED亮了

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

根据你的描述，这是一个基于51单片机的最小系统，通电后电源指示灯不亮，但单片机的LED亮了。这说明系统存在一定的硬件或电路问题，虽然单片机本身可能正常工作，但电源指示灯未能点亮，可能意味着供电不稳定、电路连接错误、或者元件故障。

---

问题分析

1. 电源指示灯不亮的原因

• 电源输入异常：比如电源电压过低或未接通。
• 电源指示灯的电路设计有问题：如限流电阻损坏、LED损坏、焊接不良等。
• 电源模块故障：比如稳压器（如7805）损坏，导致输出电压不正常。
• 单片机运行但电源指示灯未亮：说明单片机可能有部分供电，但电源指示灯所在电路没有正常工作。

2. 单片机的LED亮了

• 说明单片机已经上电并开始运行。
• 说明单片机的IO口可能被配置为输出状态，且程序中对某个引脚进行了控制（例如点亮LED）。
• 但电源指示灯不亮，说明该指示灯所在的电路存在问题。

---

解决方案（有序列表）

第一步：检查电源输入

• 确认电源是否正常：使用万用表测量输入电压是否符合要求（通常为5V）。
• 检查电源接口是否接触良好：包括USB转串口、电源适配器、电池等。
• 检查电源模块（如7805）是否损坏：如果使用了稳压器，需测试其输入和输出电压。

重点提示：电源输入不稳定是导致整个系统无法正常工作的常见原因。

---

第二步：检查电源指示灯电路

• 查看电源指示灯的连接方式：
  • 通常电源指示灯是通过一个限流电阻接到+5V和GND之间。
  • 检查LED是否接反（阴极接GND，阳极接限流电阻）。
  • 检查限流电阻是否开路或烧毁。
• 测试LED是否正常：用万用表的二极管档位测试LED是否导通。
• 检查焊接点是否有虚焊或短路：特别是与电源指示灯相关的引脚。

重点提示：电源指示灯不亮可能是由于该灯本身的故障或连接问题造成的。

---

第三步：检查单片机供电是否稳定

• 检测单片机的VCC和GND引脚电压：使用万用表测量是否为5V。
• 检查晶振是否正常：如果晶振损坏，单片机可能无法正常运行。
• 检查复位电路是否正常：确保复位引脚在启动时能正确拉高/拉低。

重点提示：单片机运行但电源指示灯不亮，说明供电可能存在局部问题。

---

第四步：检查程序逻辑

• 查看程序是否对LED进行了初始化和控制：确认代码中是否对某个IO口设置了输出，并控制其高低电平。
• 检查是否误操作了电源指示灯对应的IO口：比如将电源指示灯连接到P1.0，而程序中却对其进行了控制。

重点提示：程序中对某个IO口的操作可能导致其他功能异常，需仔细核对代码逻辑。

---

第五步：尝试更换元器件

• 更换电源指示灯：如果怀疑LED损坏，可尝试更换新的LED。
• 更换限流电阻：如果电阻开路，需更换相同阻值的电阻。
• 更换单片机：如果所有检查都正常，但仍无法解决问题，可能是单片机本身损坏。

---

示例代码（用于验证LED是否正常工作）

#include <reg52.h>

#define LED P1_0  // 假设LED连接在P1.0

void delay(unsigned int time) {
    unsigned int i, j;
    for(i = 0; i < time; i++)
        for(j = 0; j < 1275; j++);
}

void main() {
    while(1) {
        LED = 0;   // 点亮LED
        delay(500);
        LED = 1;   // 关闭LED
        delay(500);
    }
}

重点提示：以上代码仅用于验证LED是否能正常点亮，若电源指示灯未亮，应优先排查电源和指示灯电路。

---

总结

| 问题 | 可能原因 | 解决方法 | |------|----------|----------| | 电源指示灯不亮 | 电源输入异常 | 检查电源输入及稳压模块 | | 电源指示灯不亮 | LED或限流电阻损坏 | 更换LED或电阻 | | 单片机运行但指示灯不亮 | 电源供电不稳定 | 检查VCC和GND电压 | | 单片机运行但指示灯不亮 | 程序误操作 | 检查代码逻辑和IO配置 |

---

如果你可以提供更详细的电路图或具体使用的单片机型号，我可以进一步帮助你定位问题。
