vivado识别到烧录器，但识别不到芯片

Question

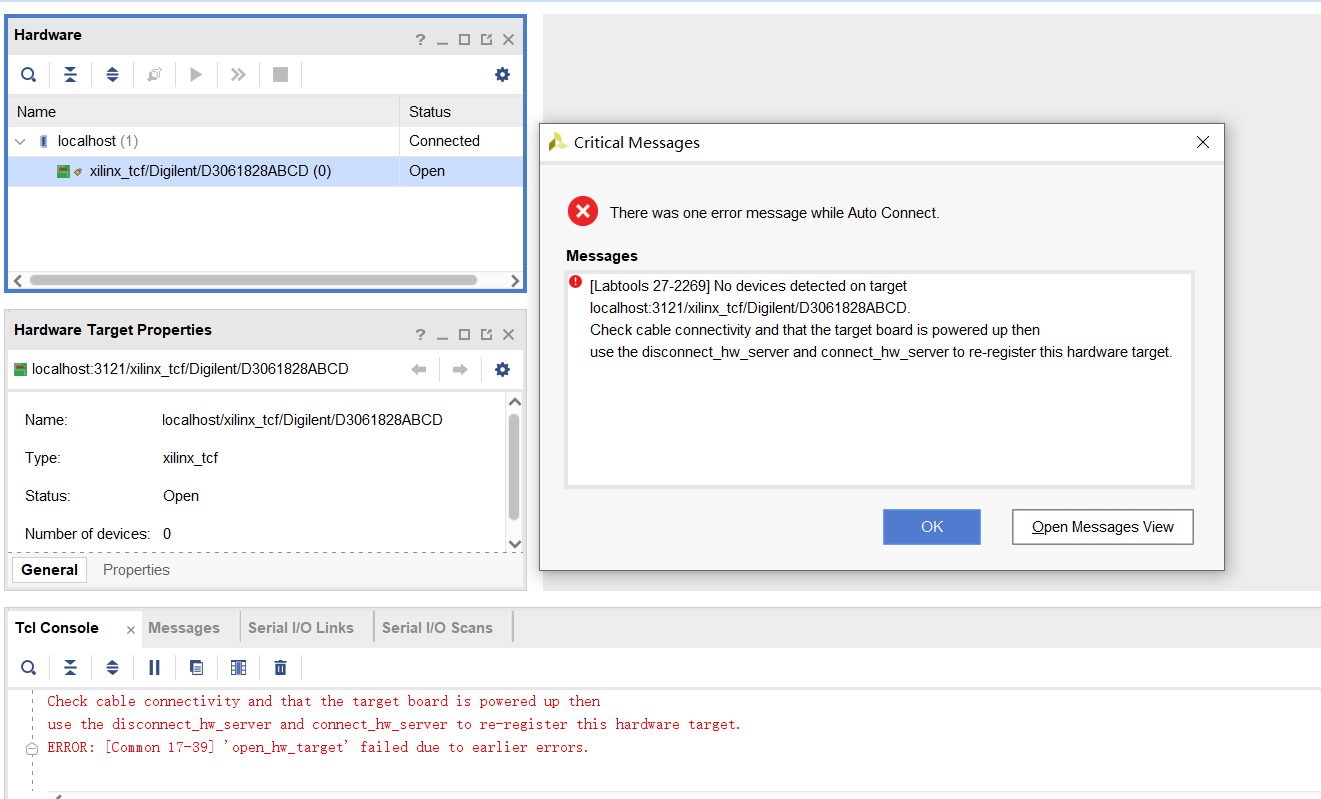

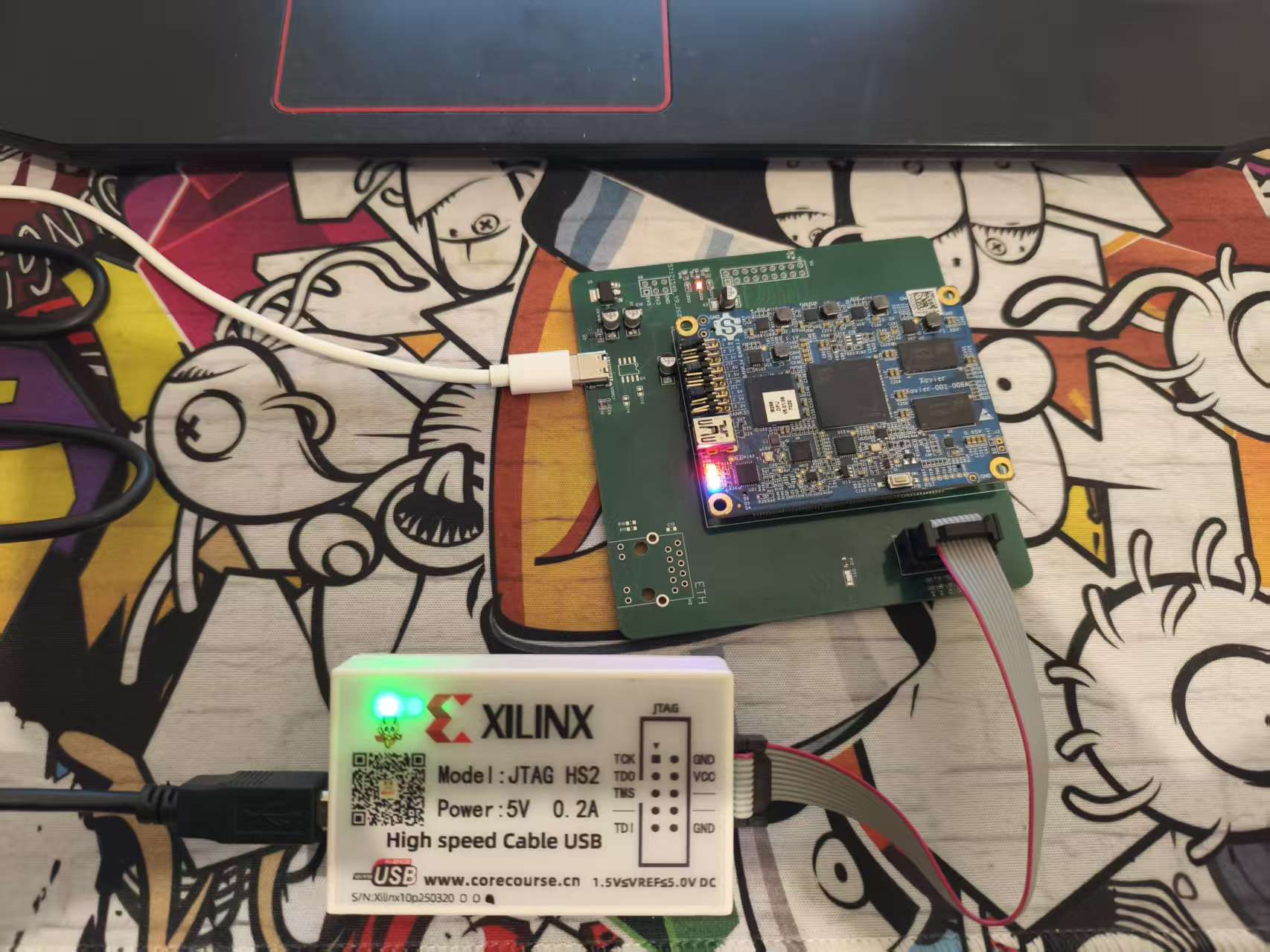

从某鱼上买了一块矿卡，自己画了底板供电，想用vivado2018.3尝试下载程序，结果发现怎么也识别不到芯片。
上电后板子电源灯会长亮，arm和fpga指示灯闪烁，应该芯片就没坏；又拿电压表测了jtag引脚，除了gnd其他都有3.25V；
在网上查资料，按照帖子的方法重装各种驱动，把vivado卸了重装都不行，各位有什么好的意见吗

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你描述的问题是：Vivado 识别到烧录器（JTAG），但识别不到芯片。这可能涉及多个层面的问题，包括硬件连接、驱动配置、工具链设置等。下面我将从问题排查与解决方案两个方面进行详细分析，并给出具体的操作步骤。

---

一、问题原因分析

1. 硬件连接问题

• JTAG接口未正确连接。
• 电源不稳定或供电不足导致FPGA无法正常工作。
• JTAG引脚电压不匹配（例如3.3V vs 1.8V）。
• 烧录器与开发板之间通信异常。

2. 驱动或软件问题

• 驱动未正确安装（如USB-JTAG驱动）。
• Vivado版本与烧录器/芯片不兼容。
• 芯片的JTAG ID或配置文件错误。

3. 芯片本身问题

• 芯片未正确上电或未初始化。
• 芯片被锁定或处于非可编程状态（如某些加密功能）。
• 芯片损坏（虽然你测了电压，但不能完全排除）。

---

二、解决方案

第一步：检查硬件连接和电源

1. 确认JTAG连接是否正确

   • 检查JTAG接口（如Xilinx的JTAG口）是否插紧。
   • 确认JTAG线（如USB-JTAG适配器）是否连接正确。
   • 如果使用的是自定义底板，检查JTAG引脚是否与开发板上的对应位置一致。

2. 确认供电稳定

   • 你提到电源灯亮，ARM和FPGA指示灯闪烁，说明电源基本正常。
   • 但建议使用示波器或万用表检测电源稳定性，特别是FPGA核心电压（如1.0V、1.5V）。
   • 检查是否有外部干扰或接地不良。

3. 检查JTAG引脚电压

   • 你已测量JTAG引脚为3.25V，这可能是正确的（比如3.3V系统）。
   • 但注意：某些FPGA要求JTAG引脚电压为1.8V，若不匹配可能导致通信失败。

---

第二步：检查驱动和软件环境

1. 重新安装JTAG驱动

   • 常见的JTAG驱动有：
     • Xilinx USB-JTAG驱动（在Vivado安装目录中通常包含）
     • USB-Blaster驱动（如果使用的是Intel的USB-Blaster）
   • 从Xilinx官网下载并安装最新版驱动：
     • Xilinx Download Center

2. 确保Vivado版本兼容性

   • 你使用的是 Vivado 2018.3，这个版本较旧，建议升级到更新的版本（如2021.1或2022.1）以提高兼容性。
   • 有些新芯片需要较新的工具链支持。

3. 检查设备管理器中的设备识别

   • 打开“设备管理器”（Windows下）查看：
     • 是否显示 Xilinx USB-JTAG 或类似设备。
     • 是否出现黄色感叹号或未知设备。

4. 尝试其他工具验证JTAG连接

   • 使用 iMPACT 工具（Xilinx提供的独立工具）测试JTAG是否能识别芯片。
   • 如果 iMPACT 也无法识别，说明硬件或驱动问题更大。

---

第三步：检查芯片配置和Vivado设置

1. 确认芯片型号和封装

   • 在Vivado中打开 Open Target -> Device Programming。
   • 确保选择的芯片型号与实际使用的芯片完全一致（包括封装、引脚数、速度等级等）。

2. 检查JTAG链配置

   • 如果你使用的是多芯片的JTAG链，确保顺序正确。
   • 检查是否在 Hardware Manager 中设置了正确的 JTAG Chain。

3. 尝试手动指定JTAG ID

   • 在 Vivado 的 Open Target 界面中，点击 “Advanced Options” -> “Specify Device ID”。
   • 输入你的芯片的 JTAG ID（可以在芯片数据手册中找到）。

4. 检查是否启用调试模式

   • 某些FPGA需要在配置文件中启用调试功能才能通过JTAG访问。
   • 检查你的 .xdc 文件或约束文件是否包含了正确的 JTAG 引脚配置。

---

第四步：尝试代码级验证

如果你已经可以识别到烧录器，但无法识别芯片，可能是芯片没有被正确配置。你可以尝试以下代码来测试：

示例代码（Verilog）用于测试 JTAG 连接

module top (
    input        CLK,
    input        RESET_N,
    input        JTAG_TCK,
    input        JTAG_TMS,
    input        JTAG_TDI,
    output       JTAG_TDO
);

// 只做简单测试，不进行复杂逻辑
assign JTAG_TDO = JTAG_TDI;

endmodule

然后在 Vivado 中创建一个简单的工程，添加该模块，并生成 bitstream，尝试下载到芯片中。

注意： 该代码仅为测试用途，不会影响芯片功能。

---

第五步：尝试更换烧录器或开发板

1. 使用已知可用的烧录器

   • 如果你有其他 JTAG 接口（如 USB-Blaster、Xilinx Platform Cable USB II），尝试换用。
   • 若能识别芯片，说明原烧录器有问题。

2. 使用标准开发板测试

   • 将芯片焊接到标准开发板（如 Artix-7 开发板）上，尝试用 Vivado 下载程序。
   • 如果可以，说明芯片本身没问题，问题出在你的底板设计或连接。

---

三、总结与重点提示

重点排查项：

1. JTAG连接是否正确？
2. 芯片是否正常上电？
3. JTAG引脚电压是否匹配？
4. 驱动是否安装正确？
5. Vivado版本是否过旧？
6. 芯片型号是否匹配？
7. 是否启用调试模式？

推荐操作流程：

1. 检查硬件连接和电源；
2. 重新安装驱动和更新 Vivado；
3. 使用 iMPACT 测试 JTAG；
4. 手动输入 JTAG ID；
5. 尝试简单代码测试；
6. 更换烧录器或开发板验证。

---

如果你能提供更详细的芯片型号、烧录器型号以及具体的错误信息（如 Vivado 报错内容），我可以进一步帮你定位问题。希望以上方案能帮助你解决问题！
