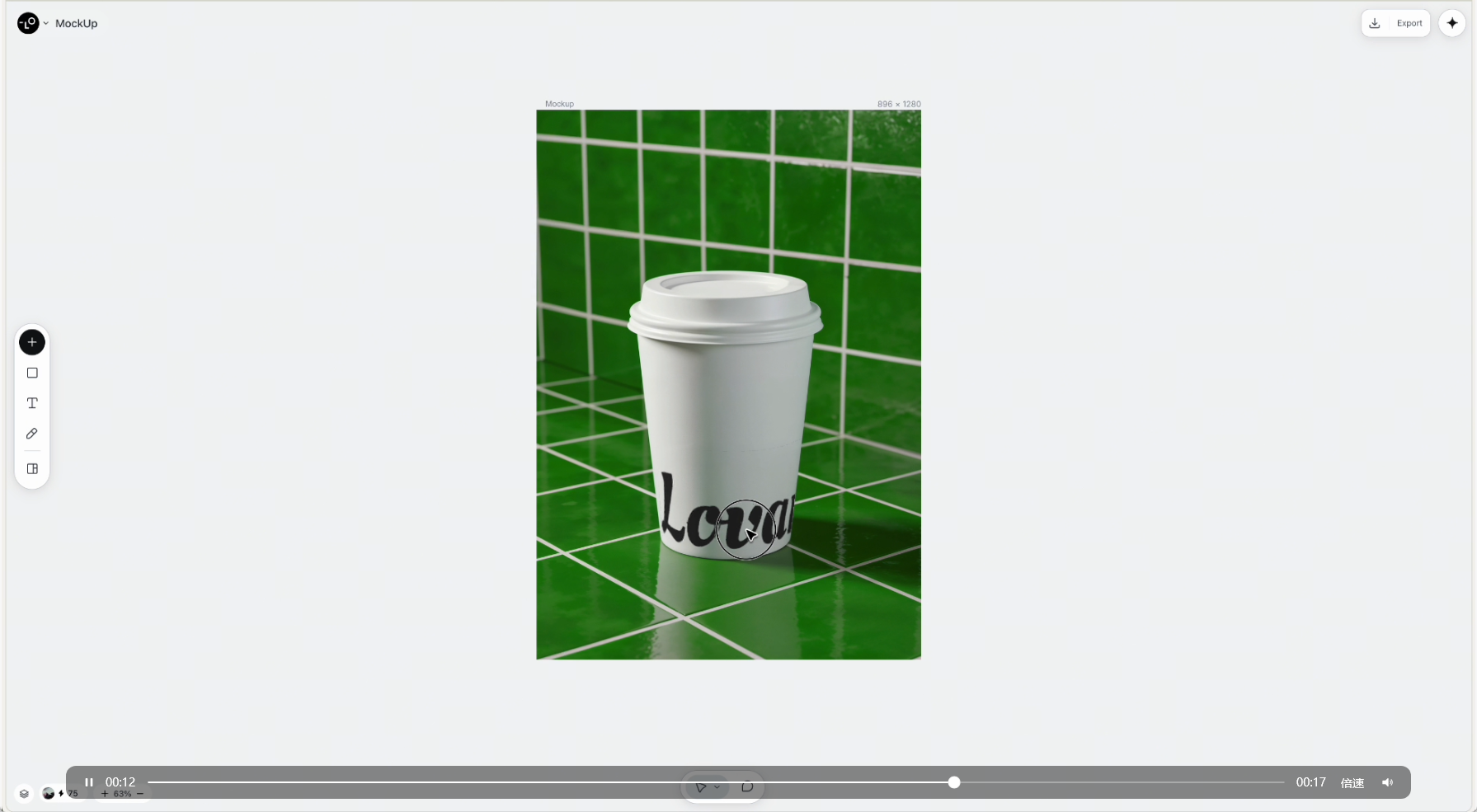

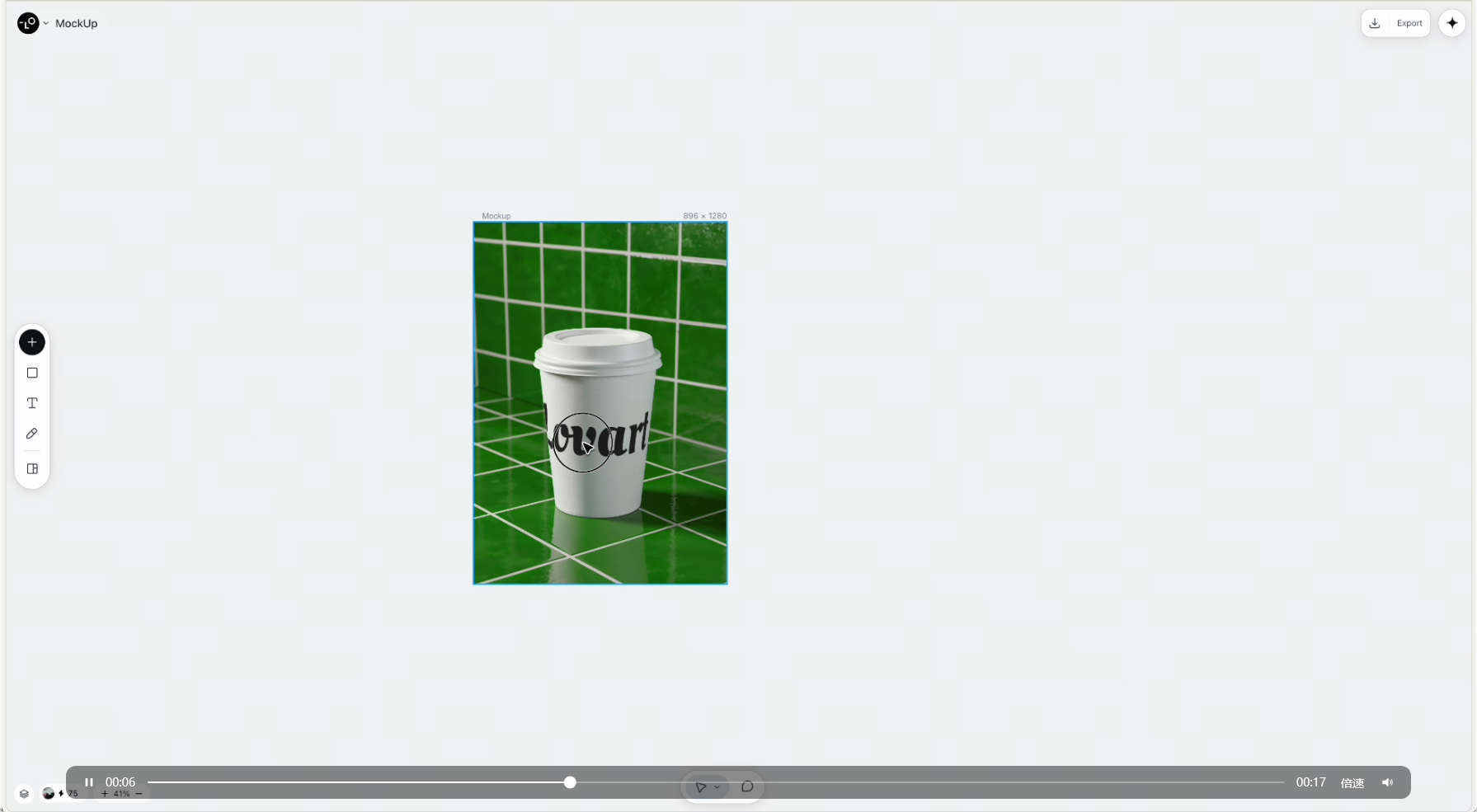

实现图片拖拽自动贴合3D曲面及透视变形效果（如Smart Mockup智能样机功能）是一个复杂但非常有吸引力的前端图形图像处理问题。这种“伪3D”或“2.5D”的贴图映射功能通常需要结合多种技术手段，包括图像处理、几何变换、光照模拟、遮挡检测等。
一、核心技术方案
1. 技术选型：Canvas vs WebGL
| 技术 | 优点 | 缺点 |
|------|------|------|
| Canvas (2D) | 简单易用，适合小规模图形处理 | 不支持复杂3D渲染和高性能计算 |
| WebGL (Three.js / Pixi.js / Cocos2d-x) | 支持复杂3D渲染、高性能图形处理 | 学习曲线陡峭，开发成本高 |
✅ 推荐方案：WebGL + Three.js 或 Pixi.js
- 原因：
- 实现曲面吸附、透视变形、光影融合等功能需要强大的图形处理能力。
- WebGL 能够高效地进行顶点变换、纹理映射、遮挡检测等操作。
- Three.js 提供了丰富的 API 和插件生态，便于快速开发。
二、核心原理与关键技术
1. UV Mapping（贴图坐标映射）
- 将2D图像（如Logo）映射到3D模型表面（如靴子）上。
- 每个像素点在3D模型上有对应的UV坐标，用于定位贴图位置。
2. Mesh Warp（网格变形）
- 使用网格变形算法，将2D图像根据目标3D模型的形状进行变形。
- 可以通过**位移贴图（Displacement Map）或法线贴图（Normal Map）**来模拟深度变化。
3. Depth Map（深度图）与 Mask（遮罩图）
- 需要预先为3D模型生成深度图和遮罩图：
- 深度图：表示每个像素点的深度信息，用于判断遮挡关系。
- 遮罩图：用于确定哪些区域可以贴图，哪些不能（如鞋底凹陷部分）。
4. 实时计算与帧率优化
- 使用**WebGL着色器语言（GLSL）**编写高效的图形处理代码。
- 采用GPU加速，确保在拖拽过程中保持流畅的帧率（60fps以上）。
三、数据准备与预处理
1. 3D模型与贴图
- 需要一个3D模型（如鞋、杯、T恤），并为其提供：
- UV贴图（用于贴图映射）
- 深度图（用于遮挡处理）
- 法线贴图（用于光照模拟）
2. 预处理工具
- 使用3D建模软件（如Blender）导出模型，并生成所需的贴图文件。
- 可使用TexturePacker、Substance Painter等工具生成UV贴图、深度图、法线贴图。
四、实现步骤与解决方案
1. 加载3D模型与贴图
// 使用Three.js加载3D模型
const loader = new THREE.GLTFLoader();
loader.load('model.gltf', function (gltf) {
const model = gltf.scene;
scene.add(model);
});
2. 创建可拖拽的2D图片对象
// 创建一个HTML元素作为可拖拽的Logo
const logo = document.createElement('img');
logo.src = 'logo.png';
logo.draggable = true;
logo.addEventListener('dragstart', (e) => {
e.dataTransfer.setData('text/plain', 'logo');
});
3. 监听拖拽事件并进行变形处理
document.addEventListener('dragover', (e) => {
e.preventDefault(); // 允许拖放
});
document.addEventListener('drop', (e) => {
e.preventDefault();
const data = e.dataTransfer.getData('text/plain');
if (data === 'logo') {
// 获取鼠标位置
const mouse = new THREE.Vector2(
(e.clientX / window.innerWidth) * 2 - 1,
-(e.clientY / window.innerHeight) * 2 + 1
);
// 计算3D模型上对应的位置
const raycaster = new THREE.Raycaster();
raycaster.setFromCamera(mouse, camera);
const intersects = raycaster.intersectObject(model);
if (intersects.length > 0) {
const point = intersects[0].point;
// 根据深度图/遮罩图进行贴图变形
applyDeformation(point);
}
}
});
4. 应用变形逻辑（基于深度图）
function applyDeformation(point) {
// 从深度图中获取该点的深度值
const depth = getDepthFromMap(point.x, point.y);
// 根据深度值调整Logo的大小和角度
logo.scale.set(1 + depth * 0.1, 1 + depth * 0.1, 1);
logo.rotation.z = depth * Math.PI / 4;
}
5. 遮挡处理（基于遮罩图）
- 在着色器中使用遮罩图判断当前Logo是否在不可贴图区域：
uniform sampler2D maskTexture;
varying vec2 vUv;
void main() {
vec4 mask = texture2D(maskTexture, vUv);
if (mask.r < 0.5) {
discard; // 不绘制该区域
}
// 后续光照、贴图等处理
}
五、相关技术关键词与开源项目
1. 关键技术关键词
- UV Mapping
- Mesh Warping
- Displacement Map
- Normal Map
- Depth Map
- Shadow Mapping
- Shader Programming (GLSL)
- WebGL Texture Sampling
2. 开源库与项目参考
六、总结
实现图片拖拽自动贴合3D曲面及透视变形效果的关键在于：
1. 使用WebGL进行高性能图形处理
2. 依赖深度图、遮罩图、法线贴图等预处理数据
3. 通过UV Mapping和Mesh Warping实现贴图变形
4. 利用着色器语言（GLSL）进行实时光照与遮挡处理
如果你希望进一步实现类似Smart Mockup的功能，建议从以下方向入手：
- 学习Three.js和GLSL基础；
- 使用Blender生成3D模型及贴图；
- 逐步构建拖拽交互+图形变形的完整流程。
如有需要，我可以提供完整的示例代码或演示项目。
