vivado报错：[Common 17-180] Spawn failed: No error

Question

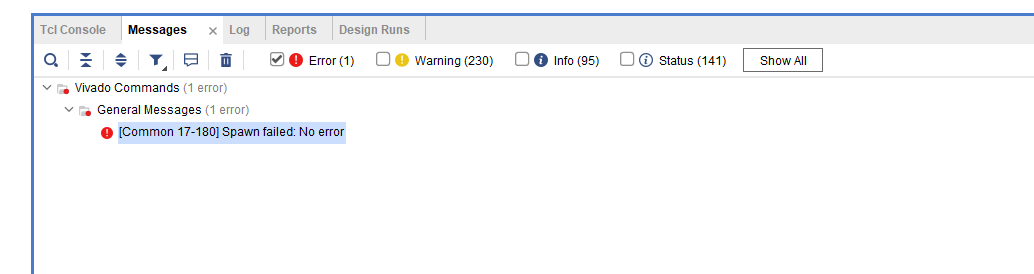

vivado报错：[Common 17-180] Spawn failed: No error。如附件所示。怎么解决？
vivado版本：vivado2024.2，modelsim版本：Modelsim SE-64 2020.4

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你遇到的 Vivado 报错 [Common 17-180] Spawn failed: No error 是一个常见的错误，通常与 仿真工具（如 ModelSim） 的路径、版本或配置不匹配有关。以下是详细的分析和解决方案。

---

🧩 一、错误原因分析

这个错误通常出现在以下几种情况中：

1. ModelSim 路径不正确或未设置：Vivado 无法找到 ModelSim 的可执行文件。
2. ModelSim 版本与 Vivado 不兼容：例如，Vivado 2024.2 可能要求特定版本的 ModelSim。
3. 环境变量未正确配置：如 PATH 或 XILINX_VIVADO 等变量缺失。
4. 权限问题：某些操作系统（如 Linux）可能因权限不足导致启动失败。
5. Vivado 配置文件损坏或不完整：可能需要重新安装或修复 Vivado。

---

✅ 二、解决方案步骤

1. 检查 ModelSim 安装路径是否正确

在 Vivado 中，打开 Tools > Options > Simulation，确认 ModelSim 的路径是否正确指向你的 ModelSim 安装目录。

• 示例路径：C:\intelFPGA\2020.4\modelsim_ase\win64 （Windows）
• 或 /opt/mentor/ModelSim_SE_2020.4/Linux（Linux）

如果路径错误，请手动修改为正确的路径。

---

2. 确认 ModelSim 版本是否支持 Vivado 2024.2

根据 Xilinx 官方文档，Vivado 2024.2 支持的 ModelSim 版本通常是：

• ModelSim SE 2020.4（推荐）
• ModelSim PE 2020.4
• ModelSim SE 2021.1（部分支持）

如果你使用的是 ModelSim SE 2020.4，那么它应该是兼容的，但请确保没有其他版本冲突。

---

3. 设置环境变量（关键步骤）

确保系统环境变量中包含 ModelSim 的路径。例如：

Windows：

• 打开 控制面板 > 系统 > 高级系统设置 > 环境变量
• 在 系统变量 中添加：
  • MODELSE_HOME = C:\intelFPGA\2020.4\modelsim_ase
  • PATH = %PATH%;%MODELSE_HOME%\win64

Linux：

• 在 .bashrc 或 .zshrc 文件中添加：

  export MODELSE_HOME=/opt/mentor/ModelSim_SE_2020.4
  export PATH=$MODELSE_HOME/Linux:$PATH


注意： 修改后要重新加载配置文件，例如执行 source ~/.bashrc。

---

4. 重新配置 Vivado 的仿真工具

1. 打开 Vivado。
2. 进入 Tools > Options > Simulation。
3. 在 Simulation Tool 下拉菜单中选择 ModelSim。
4. 确保 ModelSim Executable Path 正确指向 vsim 可执行文件。

示例路径：C:\intelFPGA\2020.4\modelsim_ase\win64\vsim.exe

---

5. 检查权限问题（特别是 Linux）

如果你在 Linux 上运行 Vivado，确保你有权限访问 ModelSim 的目录和可执行文件。

chmod +x /opt/mentor/ModelSim_SE_2020.4/Linux/vsim

---

6. 重新安装或修复 Vivado

如果以上方法无效，可能是 Vivado 安装文件损坏或配置不完整。

• 方法一： 使用 Xilinx 安装程序进行 Repair 操作。
• 方法二： 卸载后重新安装最新版 Vivado，并确保安装时勾选了 ModelSim 组件。

---

🧪 三、测试是否解决

完成上述操作后，尝试重新运行仿真：

1. 在 Vivado 中打开项目。
2. 运行 Run Simulation。
3. 查看是否仍然报错 [Common 17-180] Spawn failed: No error。

---

💡 四、附：修改后的 ModelSim 路径配置代码（适用于脚本）

如果你是通过 Tcl 脚本启动仿真，可以这样配置 ModelSim 路径：

set_property -name xsim.simulate.modelsim_path -value "C:/intelFPGA/2020.4/modelsim_ase/win64" -object [get_fileset sim_1]

---

✅ 总结

| 问题 | 解决方案 | |------|----------| | ModelSim 路径错误 | 修改为正确路径并更新环境变量 | | ModelSim 版本不兼容 | 使用支持的版本（如 2020.4） | | 环境变量未设置 | 添加 MODELSE_HOME 和 PATH | | 权限问题 | Linux 下添加可执行权限 | | Vivado 安装损坏 | 修复或重装 Vivado |

---

如有需要，我可以提供你当前项目的 ModelSim 配置检查脚本，帮助你自动检测配置是否正确。欢迎继续提问！
