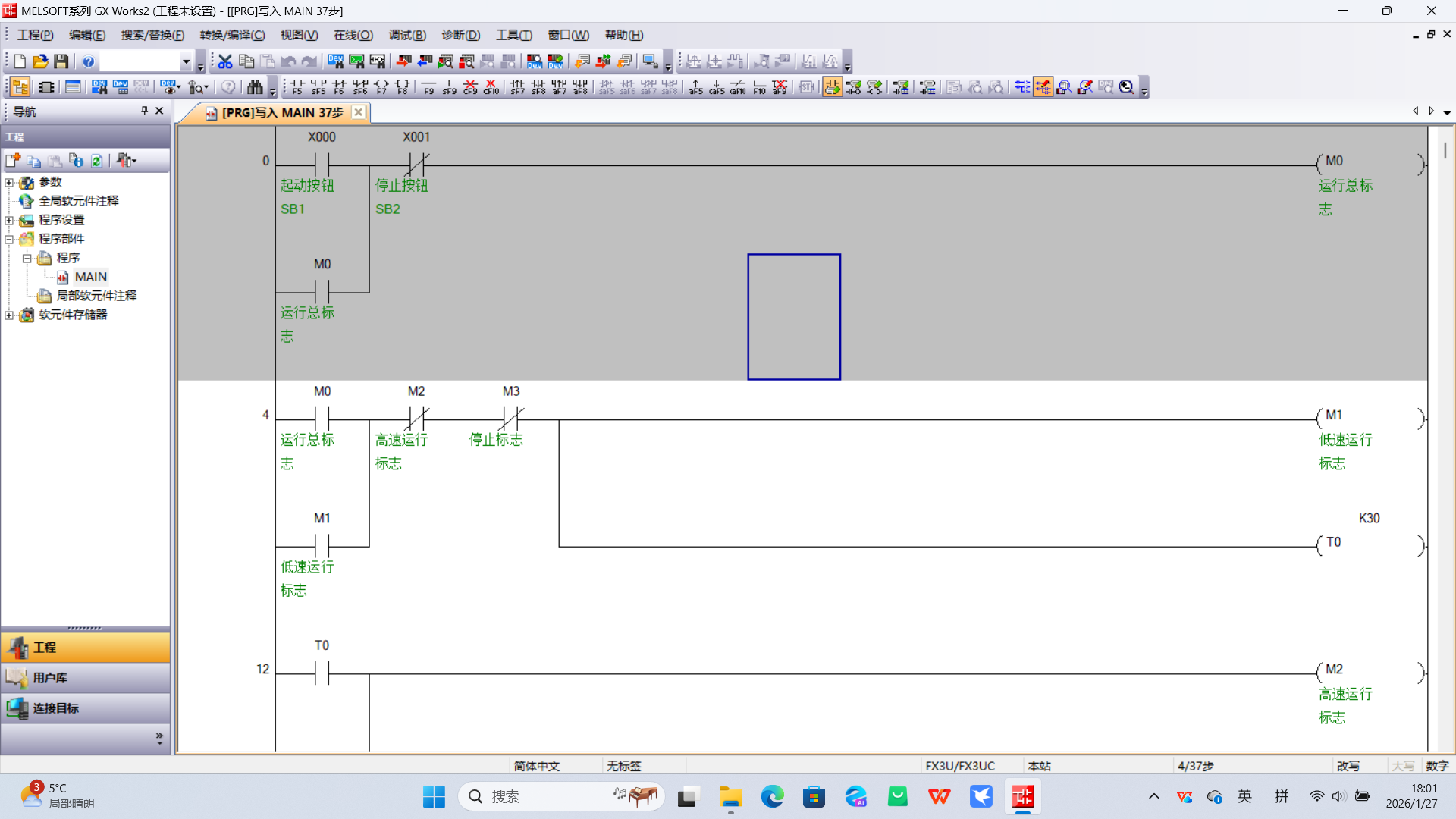

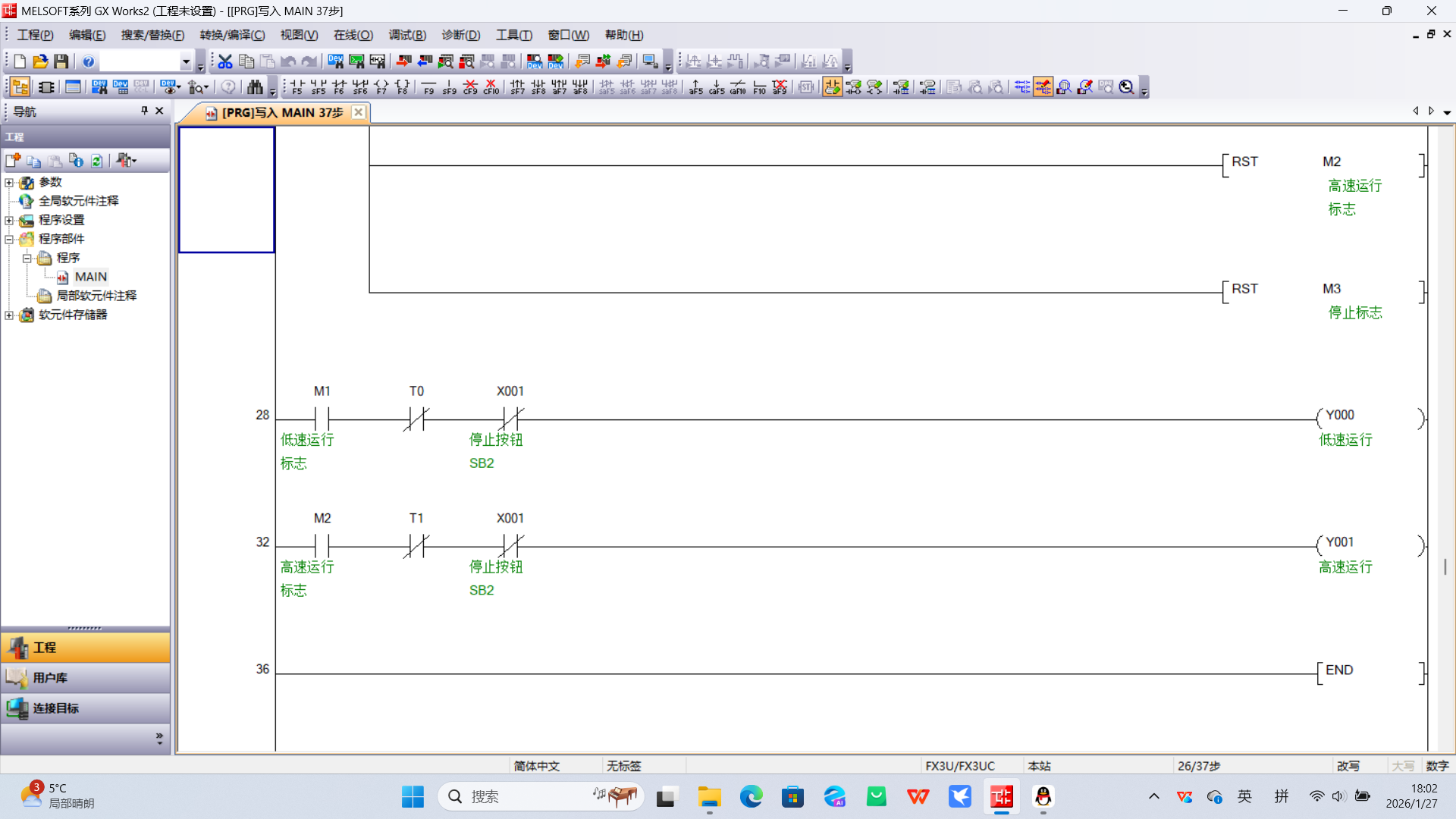

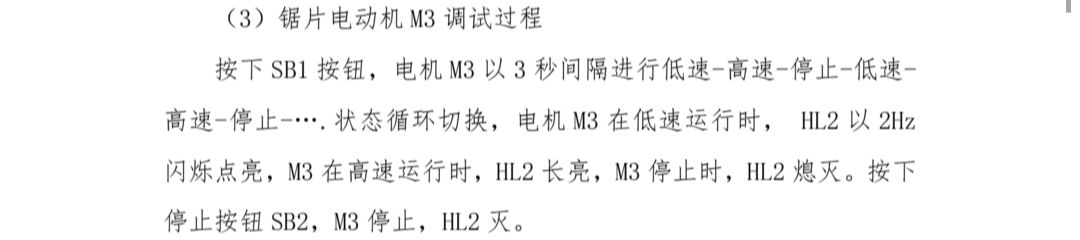

低速2hz闪烁,高速保持长亮 停止熄灭应该怎么写梯形图啊







低速2hz闪烁,高速保持长亮 停止熄灭应该怎么写梯形图啊 求告知

  • 写回答

2条回答 默认 最新

  • 紫雾凌寒 新星创作者: 人工智能技术领域 2026-01-27 18:20
    关注

    让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

    如果还有问题,请评论或点击头像私信,如果有帮助到您, 请关注、采纳、点赞

    1. 关键点分析:
      - 要实现不同速度下指示灯的不同状态,需要有速度判断机制。
      - 对于低速2Hz闪烁,可以通过定时器来控制闪烁频率。
      - 高速要保持长亮,停止要熄灭,需要合适的输入信号来触发这些状态转换。
    2. 解决方案代码示例(以西门子S7-1200为例):
      - 假设I0.0为启动信号,I0.1为停止信号,I0.2为速度选择信号(高电平表示高速,低电平表示低速),Q0.0为指示灯输出。
      - 低速闪烁部分:
      • 首先创建一个定时器,例如TON定时器T1,定时时间为0.5秒(因为2Hz闪烁,周期为0.5秒)。
      • 在OB1中编写梯形图:
    Network 1: 启动
    LD I0.0
    SET

    Network 2: 停止
    LD I0.1
    R Q0.0, 1

    Network 3: 低速闪烁
    LD I0.2
    LDN T1.Q
    OUT T1, T#500MS
    LD T1.Q
    XOR Q0.0, 1
    OUT Q0.0, 1

    • 高速长亮部分:
    Network 4: 高速长亮
    LD I0.2
    AN I0.2
    OUT Q0.0, 1

    1. 不同解决方案优缺点:
      - 上述方案优点:逻辑清晰,通过定时器和简单的逻辑判断实现了不同速度下的指示灯状态。缺点是对于不同品牌的PLC可能需要调整指令和定时器设置等细节。
      - 另一种基于计数器的方案(假设使用S7-1200):
      • 优点:可以更灵活地控制闪烁频率,不需要频繁修改定时器时间。
      • 缺点:逻辑相对复杂一些。
      • 代码示例:
    Network 1: 启动
    LD I0.0
    SET

    Network 2: 停止
    LD I0.1
    R Q0.0, 1

    Network 3: 低速闪烁
    LD I0.2
    CTU C1, 1
    LD C1.CV
    MW0, 2
    JCN LOW_SPEED
    R Q0.0, 1
    S Q0.0, 1
    LOW_SPEED:
    LD C1.CV
    MW0, 0
    JCN HIGH_SPEED
    R Q0.0, 1
    S Q0.0, 1
    HIGH_SPEED:
    LD I0.2
    AN I0.2
    OUT Q0.0, 1

    1. 总结:
      - 实现低速2Hz闪烁、高速保持长亮、停止熄灭的功能,关键在于根据速度信号进行状态判断,并利用定时器或计数器等元件来控制指示灯的输出状态。不同PLC的编程指令和方法略有差异,但基本思路是相似的。通过上述梯形图示例,可以根据具体需求进行调整和优化,以满足实际应用场景。

    希望以上解答对您有所帮助。如果您有任何疑问,欢迎在评论区提出。
