vivado仿真失败/卡住无法进行

Question

Win11系统 Vivado

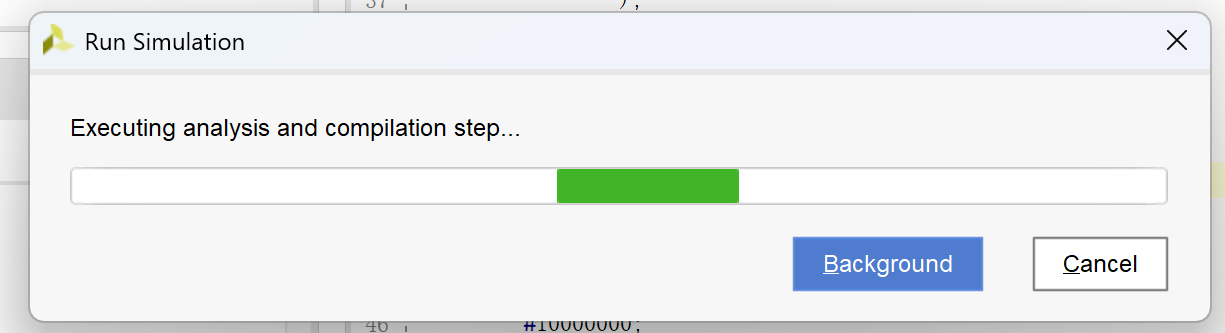

运行仿真界面时一直卡在如图界面，等待了足够长时间都不能进行下去(但也不报错，就一直是绿条来回动)，取消后重新进行也不行。

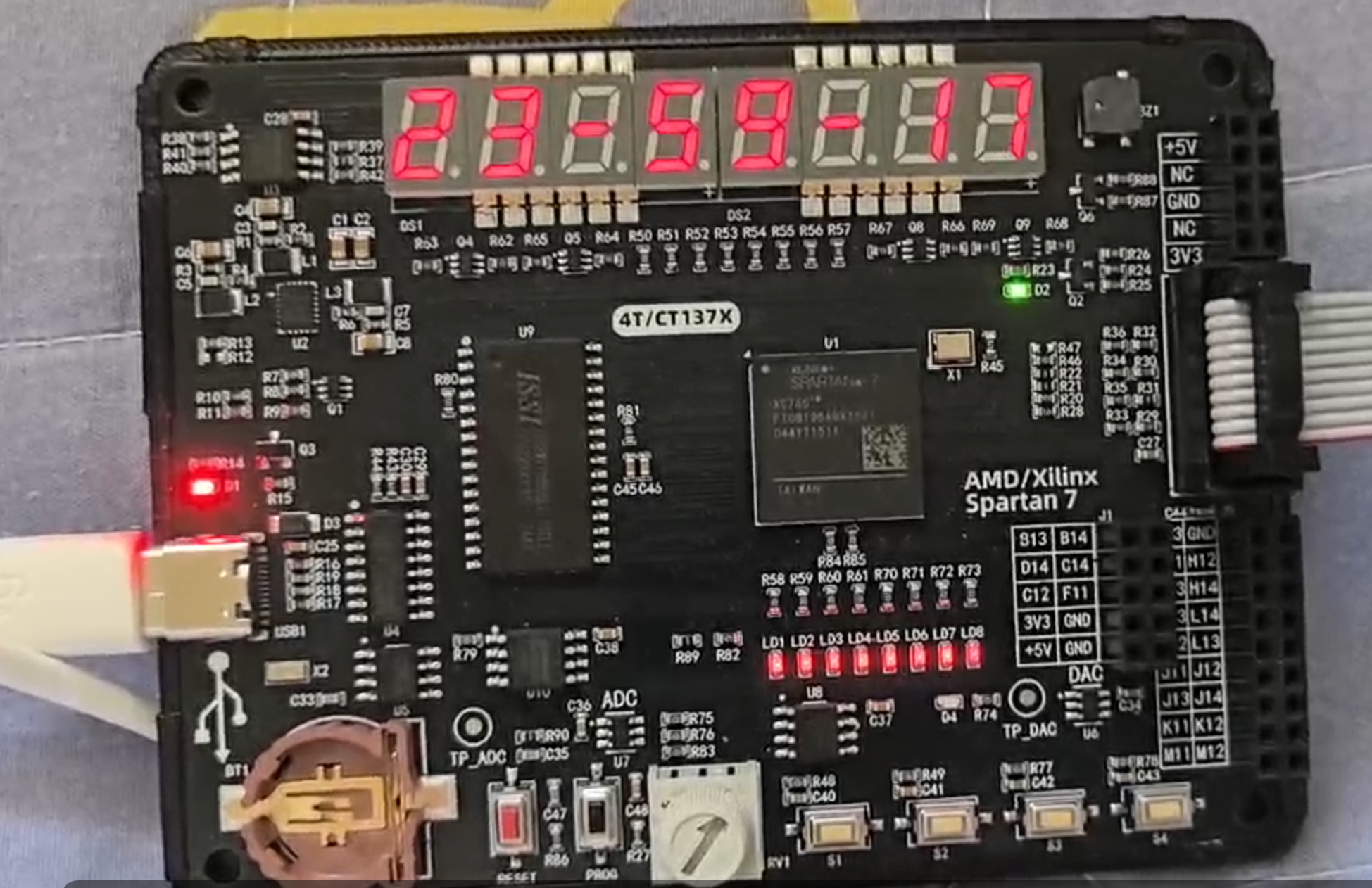

但是综合等其他步骤可以，在板子上也能正常运行，只有仿真出问题，仿真是为了验证时钟跳动周期。

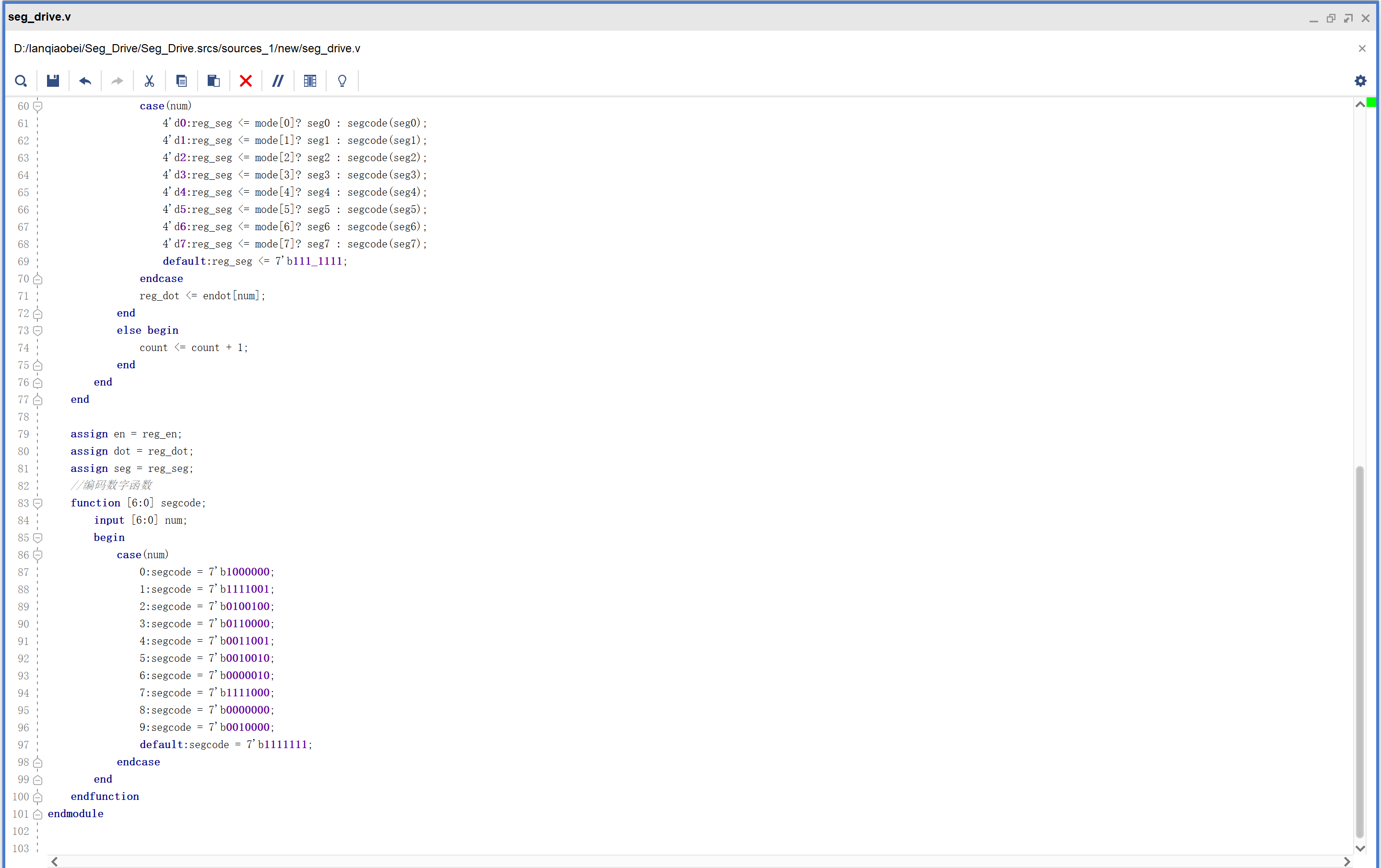

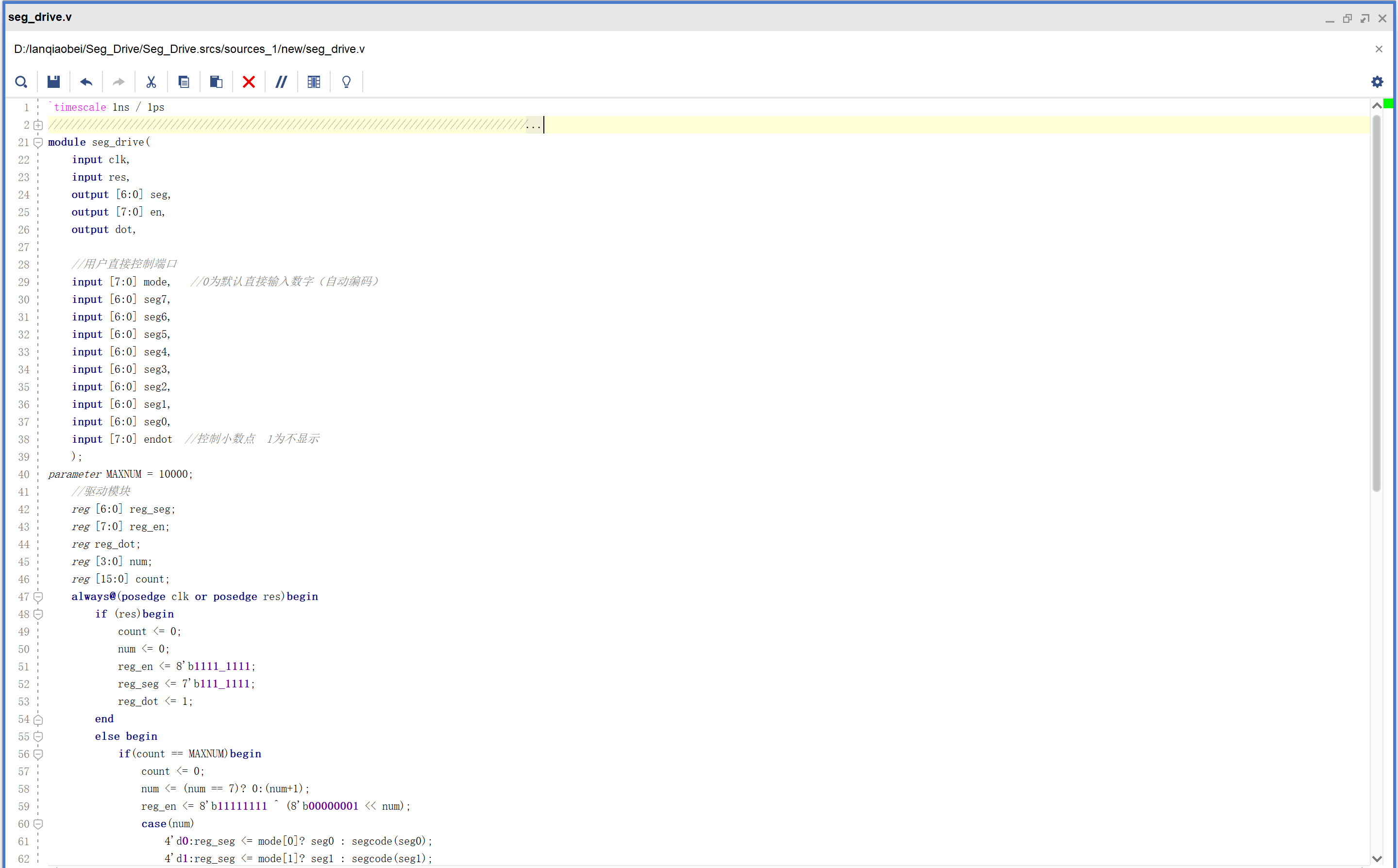

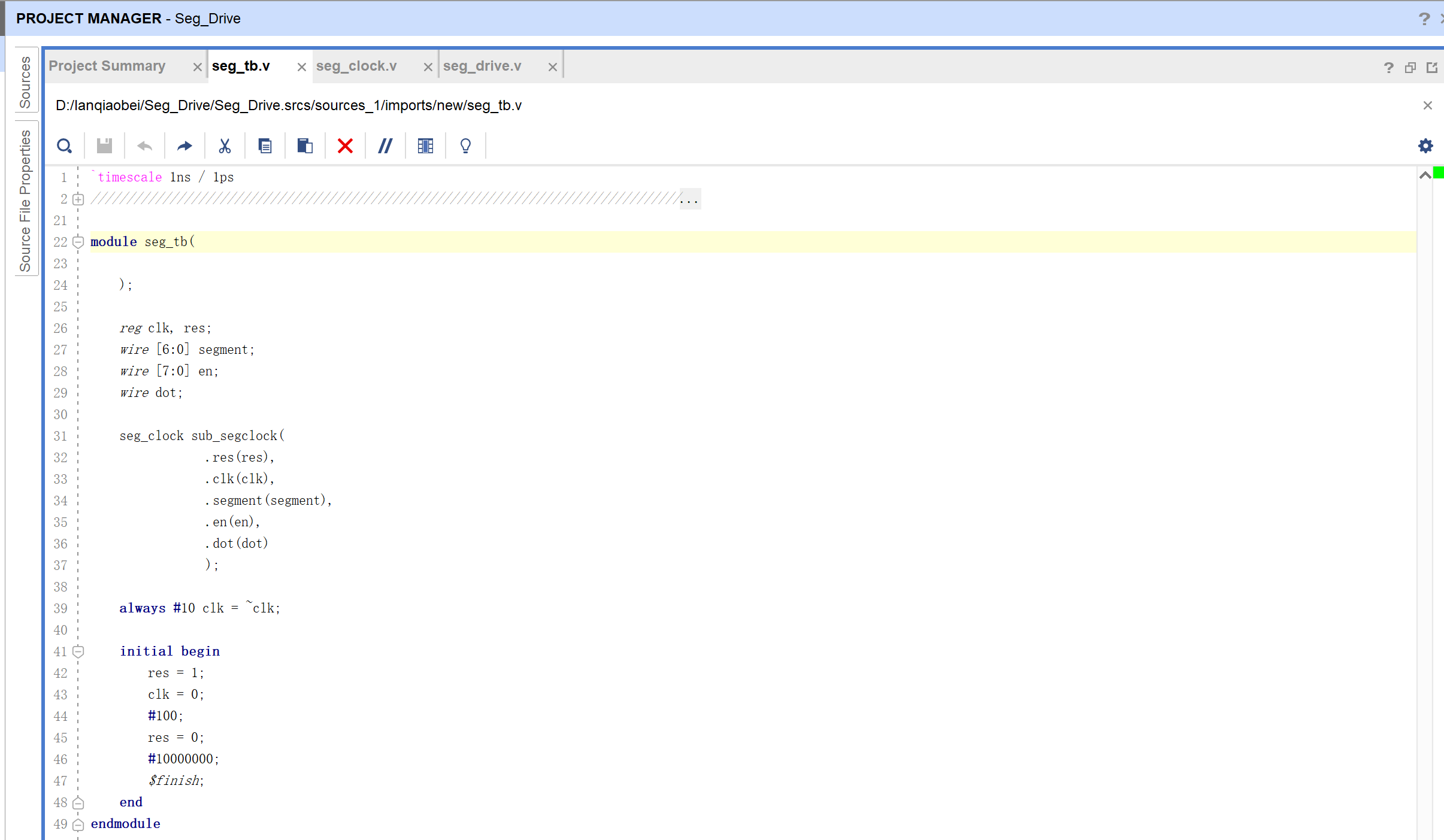

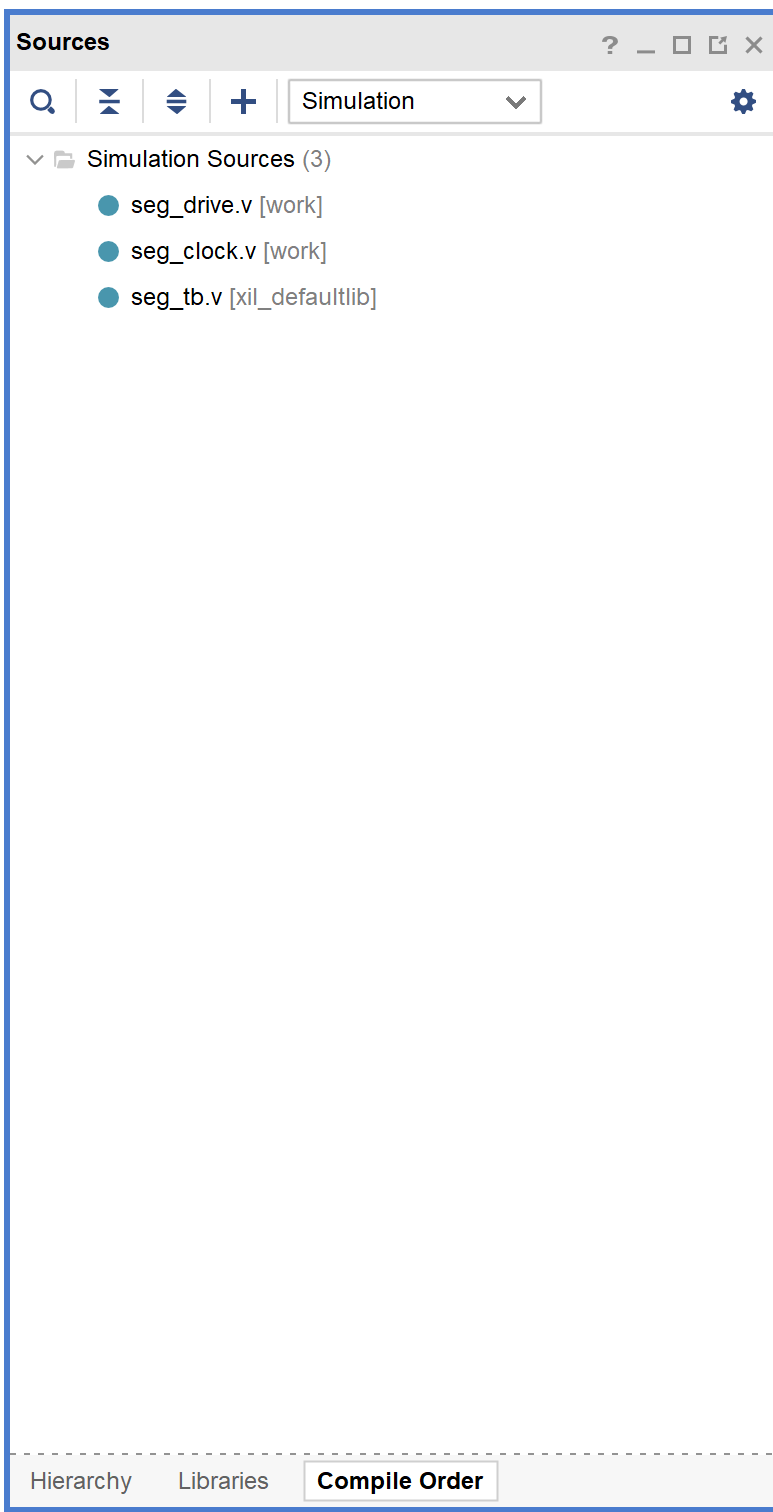

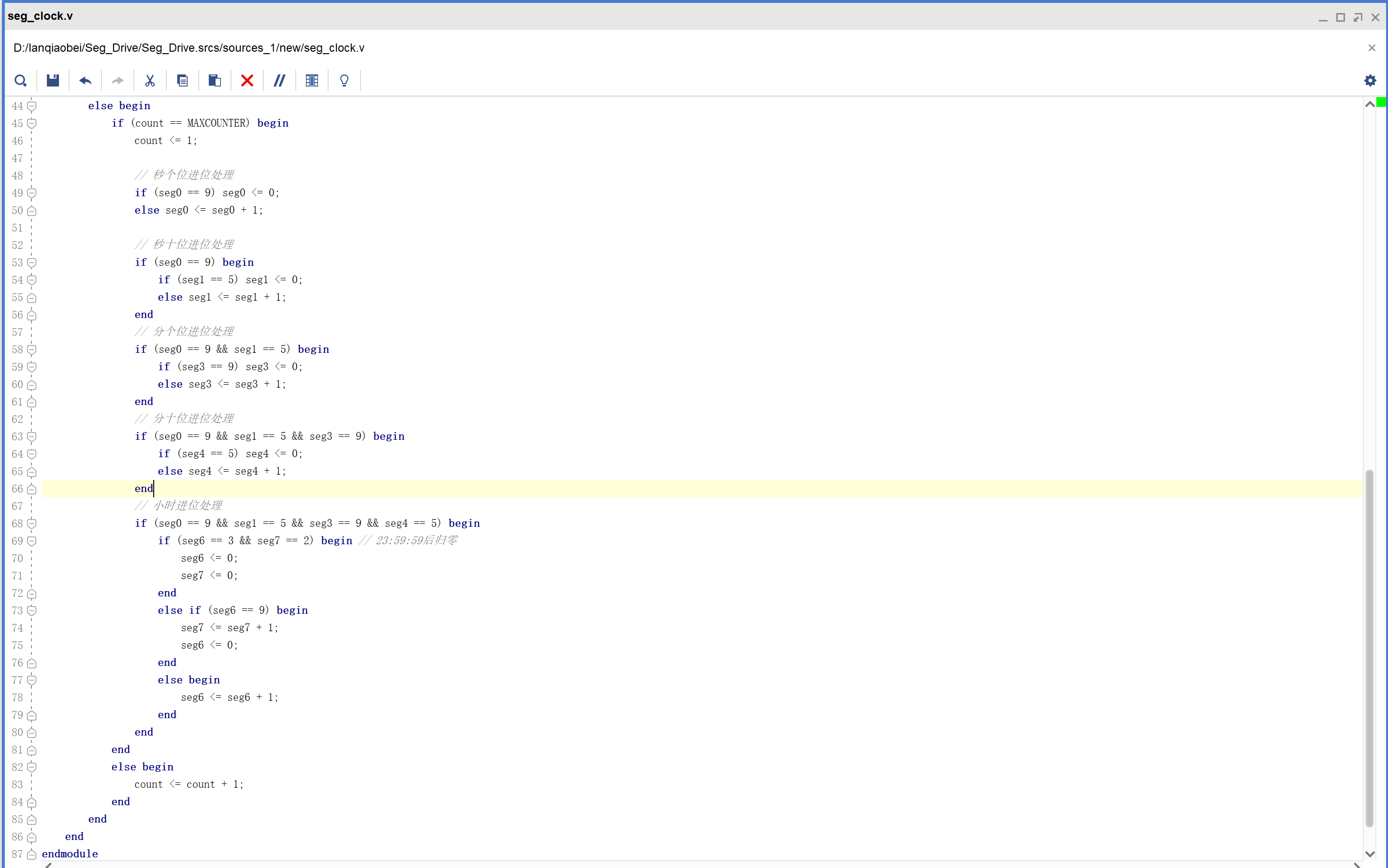

一共三个文件，一个是数码管驱动（seg_drive.v），一个是控制数码管按规定的显示（显示时钟 时-分-秒）(seg_clock.V)，一个是仿真控制文件(seg_tb.v)
图片在下方。

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 Vivado 进行仿真时，如果出现仿真卡住、无法继续进行的情况（例如界面一直显示绿条来回动），但其他步骤如综合、实现、生成比特流等都能正常完成，并且实际硬件可以运行，说明问题主要集中在仿真环节。以下是对该问题的详细分析和解决方案。

---

一、可能原因分析

1. 仿真文件逻辑错误或死循环

   • seg_clock.v 或 seg_drive.v 中可能存在逻辑错误，导致仿真过程中进入死循环。
   • 特别是与时钟相关的模块，如果没有正确处理时序或状态机，可能导致仿真卡住。

2. 测试平台文件（testbench）配置不正确

   • seg_tb.v 中的时钟信号、复位信号、激励信号设置不当，导致仿真的初始阶段无法推进。
   • 可能没有正确启动仿真流程，导致仿真停留在初始化阶段。

3. Vivado 仿真器版本兼容性问题

   • 在 Windows 11 系统上，某些 Vivado 版本与系统环境存在兼容性问题，尤其是仿真器（如 xsim）可能出现异常行为。

4. 仿真时间设置不合理

   • 如果仿真时间设置过短或未正确触发事件，可能会导致仿真“卡住”或无法推进。

5. 仿真工具缓存或配置残留问题

   • 有时旧的仿真配置或缓存文件可能影响新仿真任务的执行。

---

二、解决方法（有序列表）

1. 检查并修正测试平台文件（seg_tb.v）

确保测试平台中定义了正确的时钟信号、复位信号以及必要的激励信号。

✅ 示例代码（修改后的 seg_tb.v）：

`timescale 1ns / 1ps

module seg_tb;

    reg clk;
    reg rst_n;
    reg [7:0] data_in;
    wire [6:0] seg_out;

    // 实例化被测模块
    seg_clock uut (
        .clk(clk),
        .rst_n(rst_n),
        .data_in(data_in),
        .seg_out(seg_out)
    );

    // 时钟生成
    initial begin
        clk = 0;
        forever #5 clk = ~clk; // 10ns 周期
    end

    // 初始激励
    initial begin
        rst_n = 0;
        data_in = 0;
        #10 rst_n = 1; // 复位释放
        #10 data_in = 12345678; // 模拟输入数据
        #100 $stop; // 仿真停止
    end

endmodule

重点： 确保时钟信号正确驱动，避免仿真器因无时钟而卡住。

---

2. 检查被测模块逻辑（seg_clock.v 和 seg_drive.v）

确保模块中的逻辑不会陷入死循环，特别是涉及状态机或计数器的部分。

✅ 示例检查点：

• 是否有未初始化的寄存器？
• 是否有无限循环的 always 块？
• 是否有未正确处理的复位逻辑？

重点： 避免在仿真中出现“无限等待”或“无输出”的情况。

---

3. 清除仿真缓存并重新运行

有时候 Vivado 会保留旧的仿真配置或缓存文件，导致新的仿真无法正常运行。

✅ 步骤如下：

1. 打开 Vivado 项目。
2. 在项目管理器中，右键点击 Simulation 文件夹。
3. 选择 Delete Simulation Files（删除仿真文件）。
4. 重新运行仿真。

重点： 清除缓存后重新生成仿真文件可以避免旧配置干扰。

---

4. 手动运行 xsim 命令进行仿真

如果图形界面始终卡住，可以尝试通过命令行方式运行仿真，以查看是否有错误信息。

✅ 命令示例：

# 进入项目目录
cd path_to_your_project

# 启动 xsim
xsim -gui seg_tb

重点： 如果命令行下也能卡住，可能是代码逻辑问题；否则可能是 GUI 显示问题。

---

5. 更新 Vivado 版本或安装补丁

Windows 11 系统对某些旧版 Vivado 的支持可能存在问题，建议：

• 升级到 Vivado 2021.2 或更高版本。
• 安装最新的 Xilinx 工具链补丁（如 2021.2.1 或 2022.1）。

重点： 新版本通常修复了旧版中的兼容性问题，尤其是对 Windows 11 的支持。

---

6. 检查仿真时间设置

确保仿真时间足够长，以便观察时钟跳动周期。

✅ 修改 seg_tb.v 中的仿真时间：

#1000 $stop; // 仿真持续 1000ns

重点： 时间太短可能导致仿真提前结束，无法观察完整周期。

---

三、总结

| 问题 | 解决方案 | |------|----------| | 仿真卡住 | 检查测试平台和被测模块逻辑，确保没有死循环 | | 仿真无法推进 | 清除缓存并重新生成仿真文件 | | 仿真时间不足 | 调整仿真时间，确保足够观察周期 | | 兼容性问题 | 升级 Vivado 版本或安装补丁 | | GUI 卡住 | 尝试命令行运行 xsim 查看具体错误 |

---

四、推荐操作顺序（优先级）

1. 检查并修正测试平台文件
2. 清除仿真缓存并重新运行
3. 手动运行 xsim 命令查看是否卡住
4. 升级 Vivado 版本
5. 检查被测模块逻辑

---

如果你能提供 seg_clock.v 或 seg_drive.v 的部分代码，我可以进一步帮助你排查逻辑问题。
